Defender (1993+). Manual - part 115





ELECTRICAL EQUIPMENT

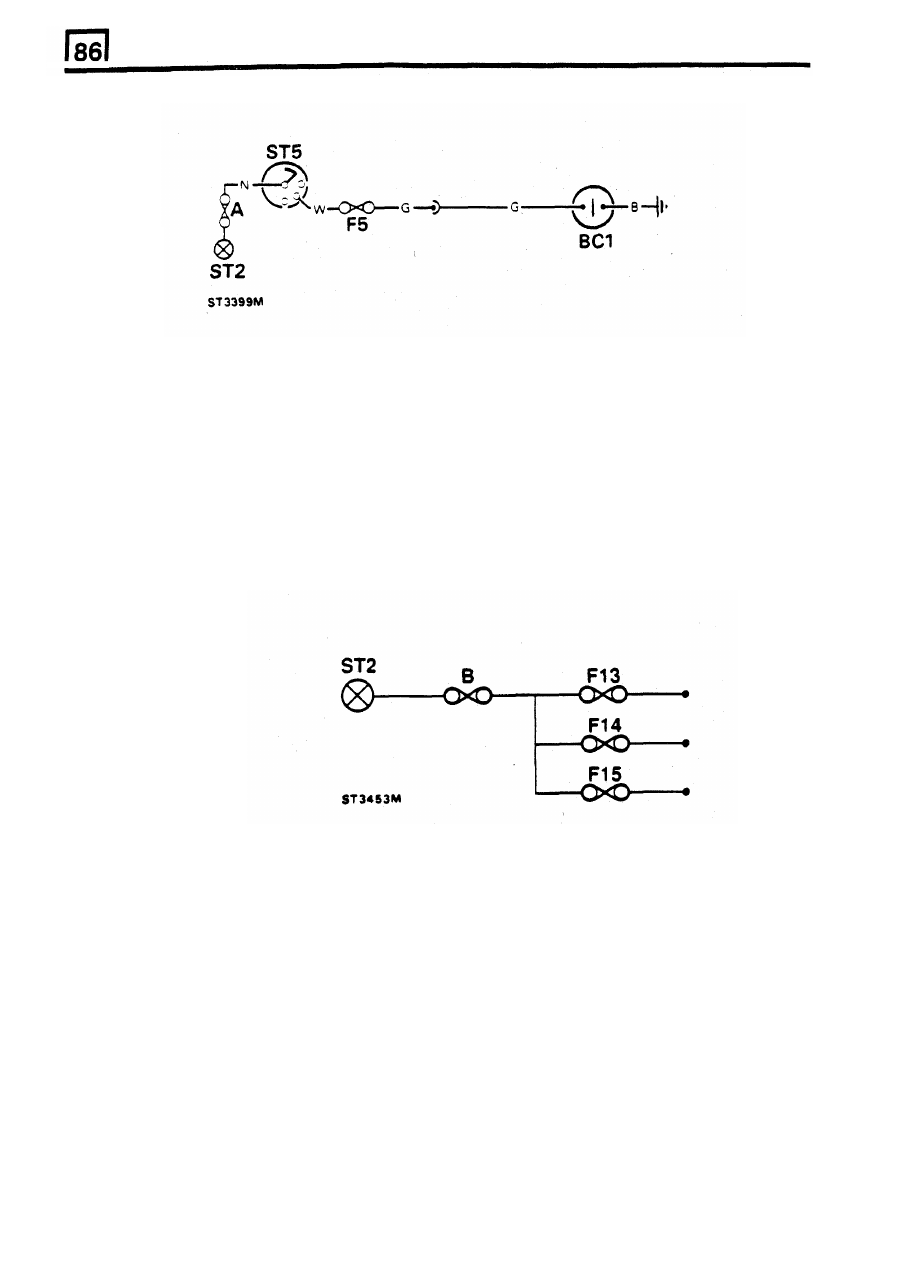

BATTERY CONDITION INDICATOR CIRCUIT DEFENDER 110

(ST3399M)

BC1  Battery condition indicator (voltmeter)

ST2  Terminal  post  starter solenoid
ST5  Starter/ignition

switch

F5

60 amp fuse, main fuse

box

10 amp fuse, dash fuse box

AUXILIARY FEED CIRCUIT DEFENDER 90

(ST3453)

ST2  Terminal

post.

starter

solenoid


F13

F14

F15

60 Amp  f u s e ,  main fuse box

20

Amp  fuse. dash fuse box

20

Amp fuse. dash fuse box

5 Amp fuse. dash fuse

box

72

ADDITION:

OCT

1993

ELECTRICAL EQUIPMENT

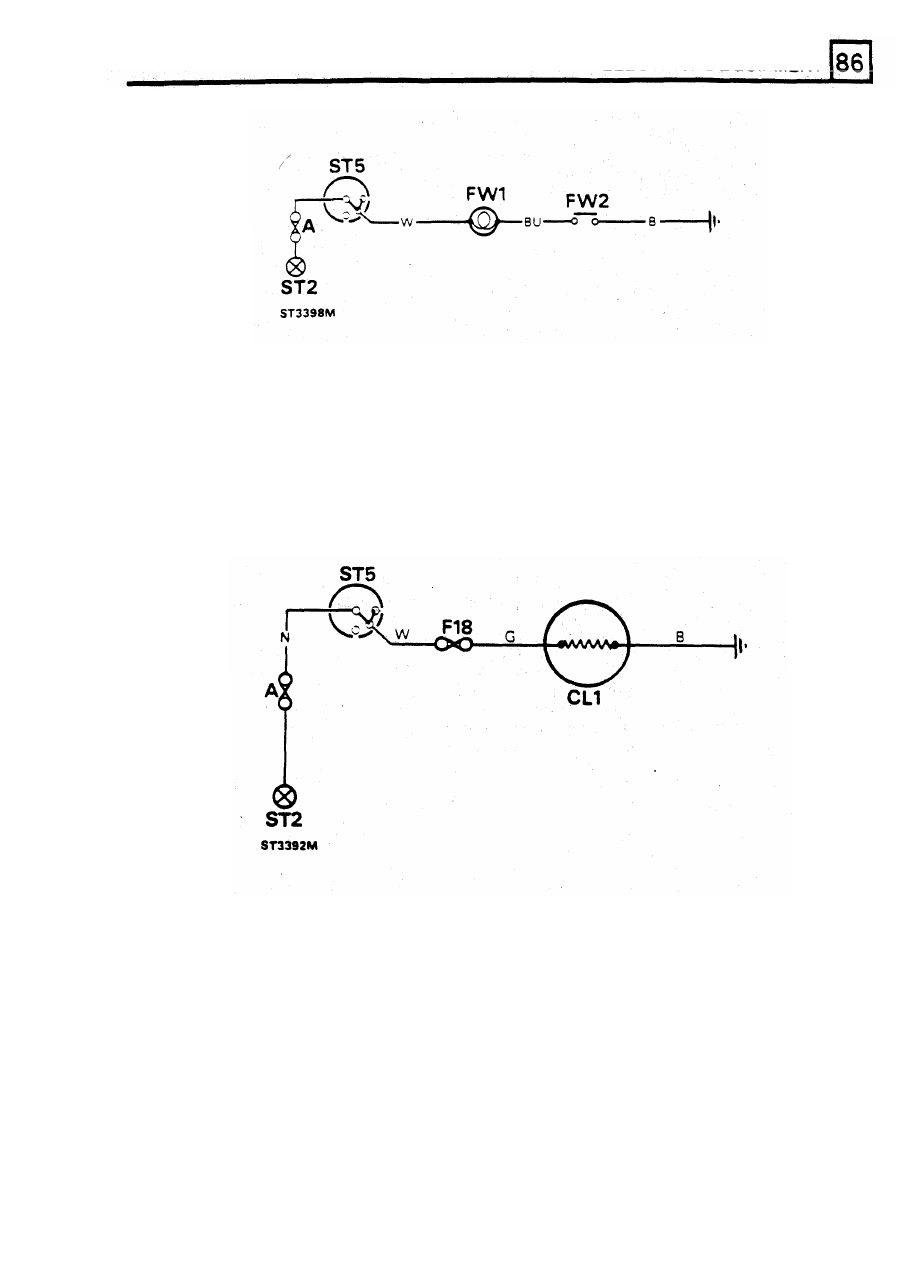

CENTRE DIFFERENTIAL LOCKED CIRCUIT DEFENDER 90 AND 110 (ST3398M)

FW1  Warning light, centre differential locked

FW2

Switch, centre differential locked

ST2  Terminal post starter solenoid

ST5

Starter/ignition switch

60

amp fuse,  main fuse

box

CIGAR LIGHTER CIRCUIT DEFENDER  90 AND  110 (ST3392M)

Cigar lighter switch and element

CL1
ST2  Terminal post starter solenoid
ST5  Starter/ignition

switch

F18

60

amp fuse,  main fuse b o x

10 amp fuse,

dash

fuse

box

ADDITION:

OCT 1993

ELECTRICAL EQUIPMENT

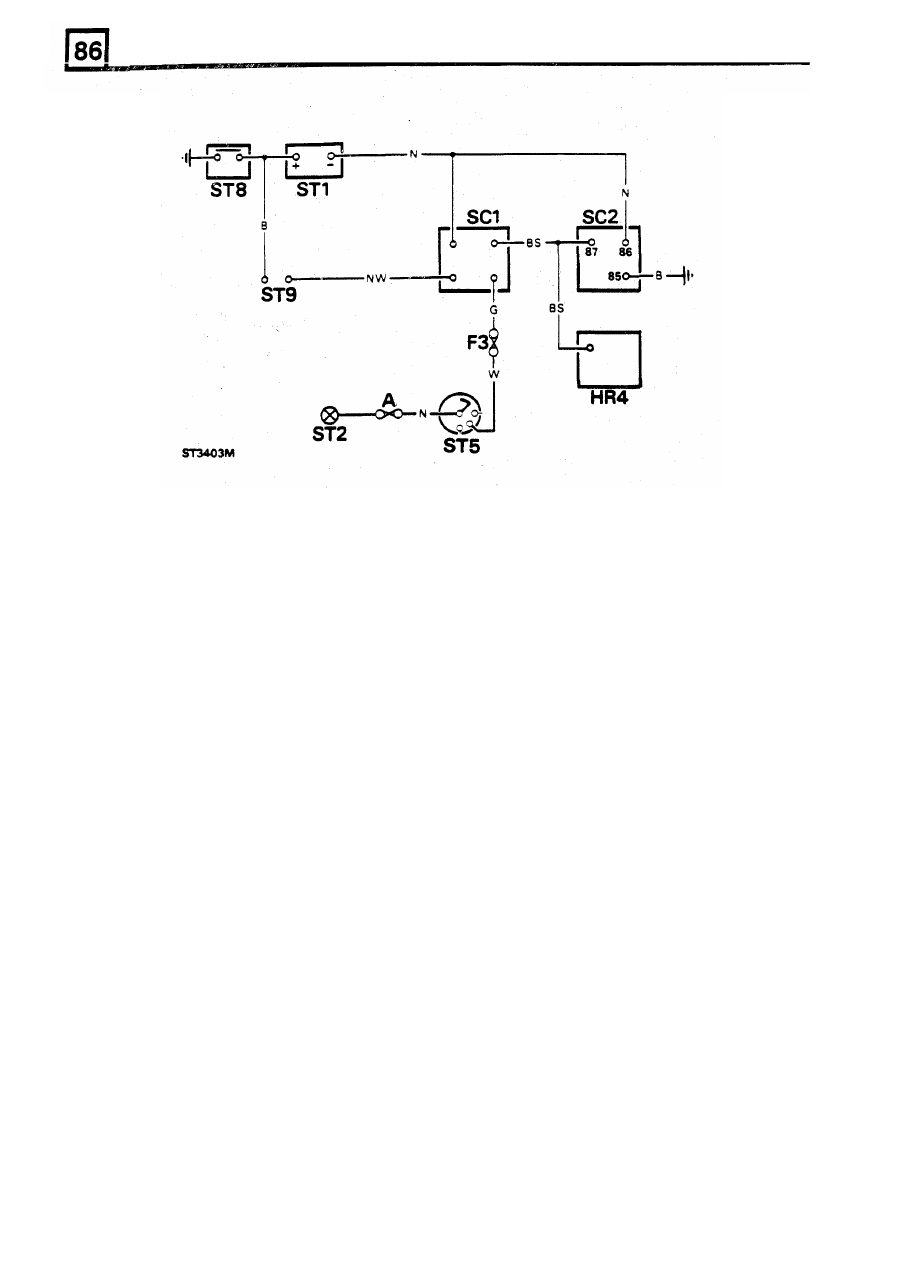

SPLIT CHARGE AND VOLTAGE SENSITIVE SWITCH CIRCUIT DEFENDER 110

(ST3403M)

SC1  Split charge unit
SC2  Voltage sensitive switch relay module
ST1  Battery
ST2  Terminal post starter solenoid
ST5  Starter/ignition switch
ST8  Battery isolator switch
ST9  Terminal posts battery

box

HR4  Heated rear window relay

F3

60 amp fuse, main fuse

box

15

amp fuse, dash fuse

box

74

ADDITION:

OCT 1993

ELECTRICAL EQUIPMENT

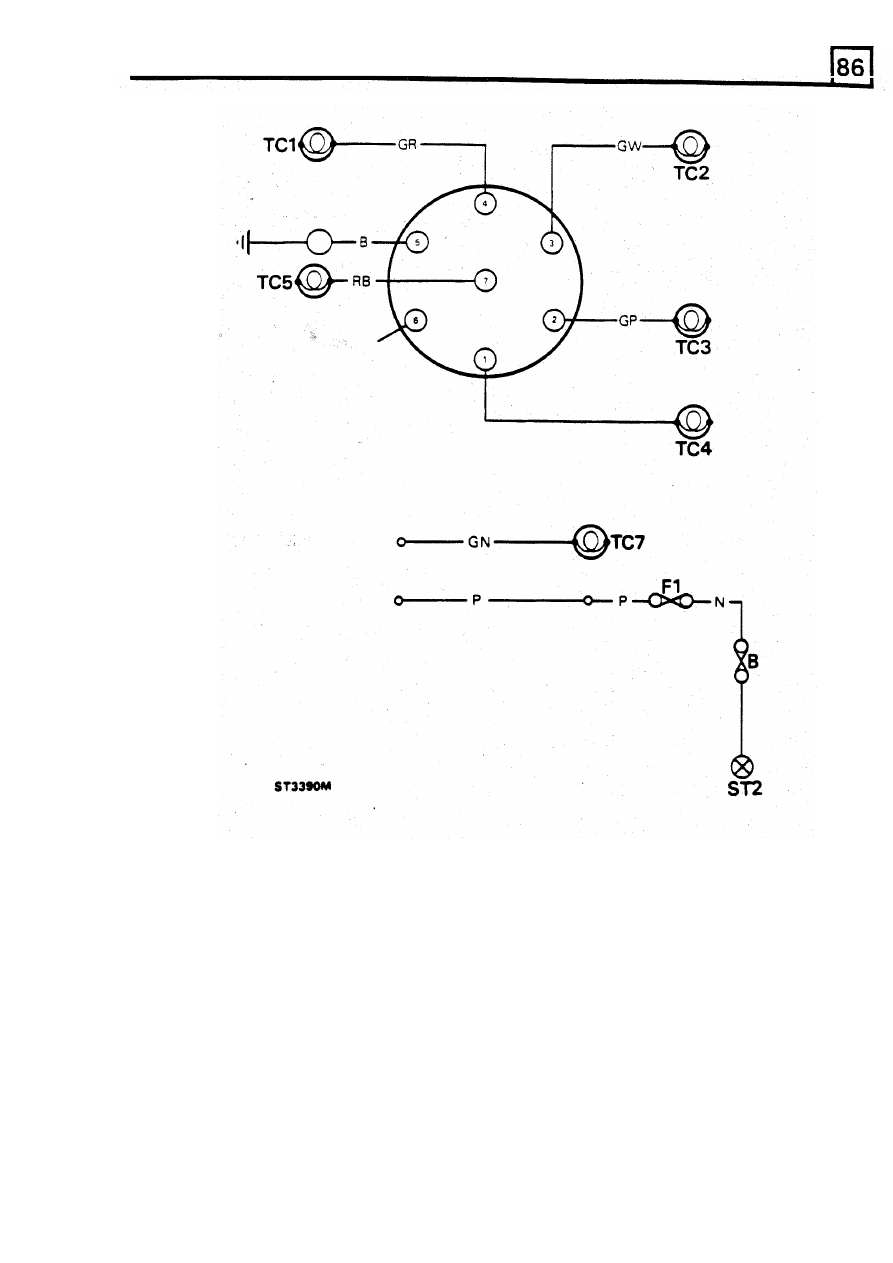

TRAILER  CIRCUIT

DEFENDER

110

(ST3390M)

TC1  Direction indicator lamp LH

TC2 Direction indicator lamp

RH

TC3  Stop lamp
TC4 Tail lamp

RH

TC5  Tail lamp

LH

TC7 Reverse lamp
ST2 Terminal

post starter solenoid

B

F1

60  amp fuse, main fuse box
20  amp fuse, dash fuse box



75

ADDITlON:

OCT

1993
