Defender (1993+). Manual - part 112





ELECTRICAL EQUIPMENT

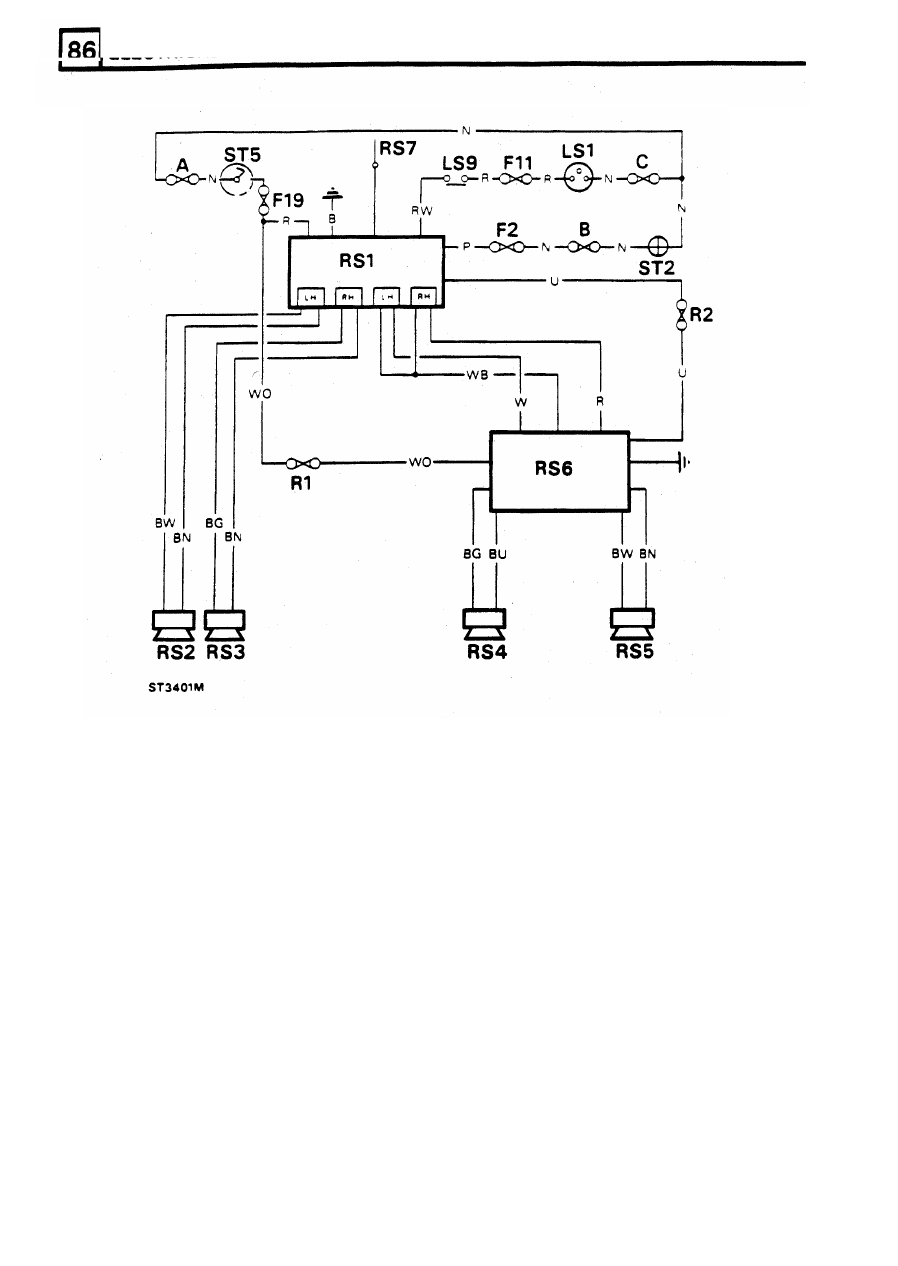

RADIO SYSTEM CIRCUIT DEFENDER 110 (ST3401)

RS1  Radio
RS2  LH front speaker
RS3  RH front speaker
RS4  LH rear speaker
RS5  RH  rear speaker
RS6  Amplifier
RS7  Aerial

R1
R2

2 amp trigger fuse

LS1  Main lighting switch
LS9  Lighting dimmer switch

ST2  Terminal post starter solenoid
ST5  Starter/ignition switch

F2
F11
F19

S amp amplifier feed fuse

60 amp fuse, main fuse box
60 amp fuse. main fuse box
60 amp fuse, main fuse box

15 amp fuse. dash fuse box

5 amp fuse, dash fuse box
5 amp fuse, dash fuse box

60

REVISED:  OCT

1993

ELECTRICAL EQUIPMENT

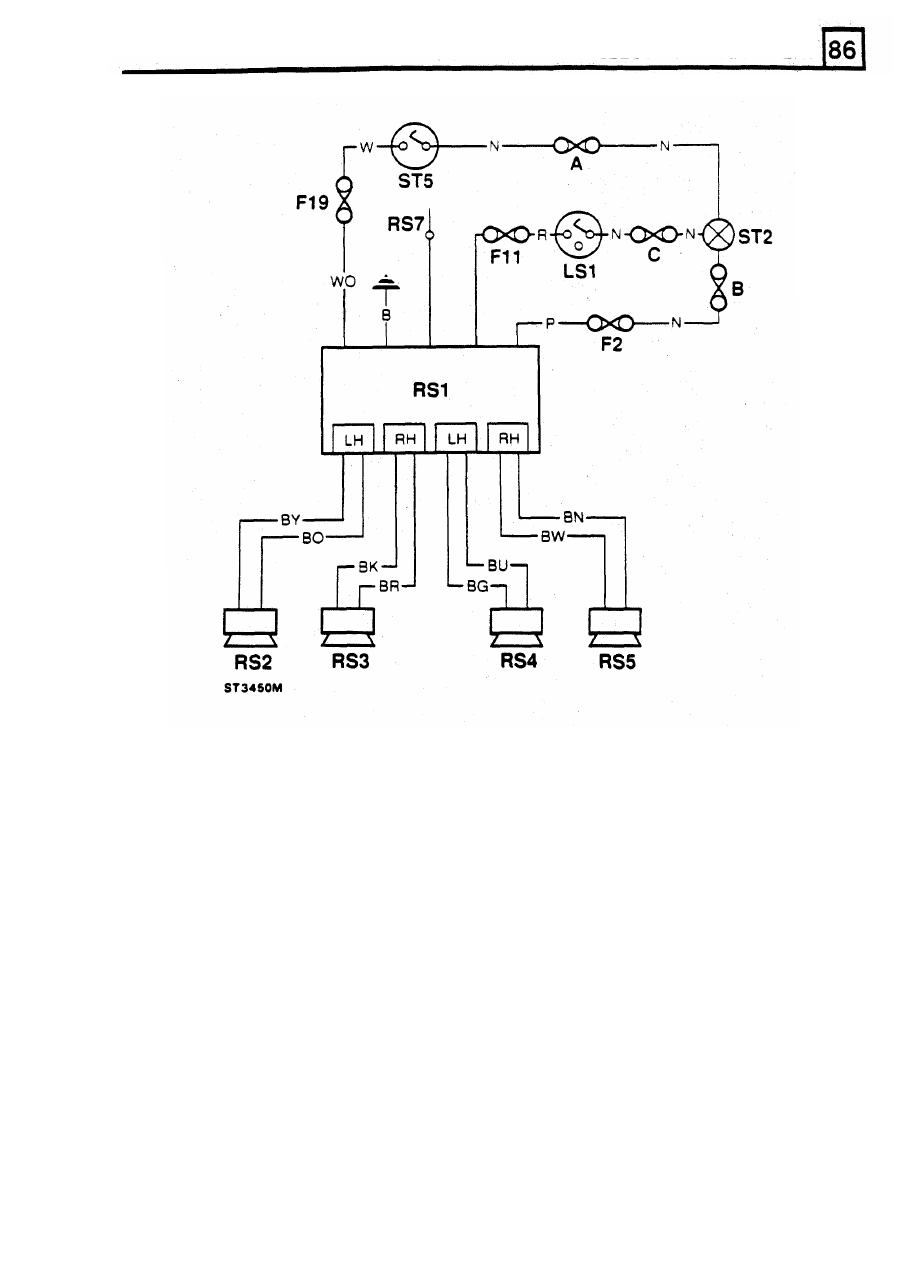

RADIO SYSTEM CIRCUIT DEFENDER 90 (ST3450M)

RS1  Radio

RS2  LH front speaker
R S 3   RH front speaker
RS4  LH rear speaker
R S 5   RH rear speaker
RS7  Aerial
LS1  Main lighting switch

ST2  Terminal post Starter solenoid
ST5  Starter/ignition switch



F2

F11
F19

60 amp f u s e ,  main fuse box
60 amp fuse, main fuse box
30 amp f u s e ,  main fuse box

15 amp fuse, dash fuse box
5 amp fuse, dash fuse box
7.5 amp f u s e ,  dash fuse box

REVISED:

OCT

1993

61

ELECTRICAL EQUIPMENT

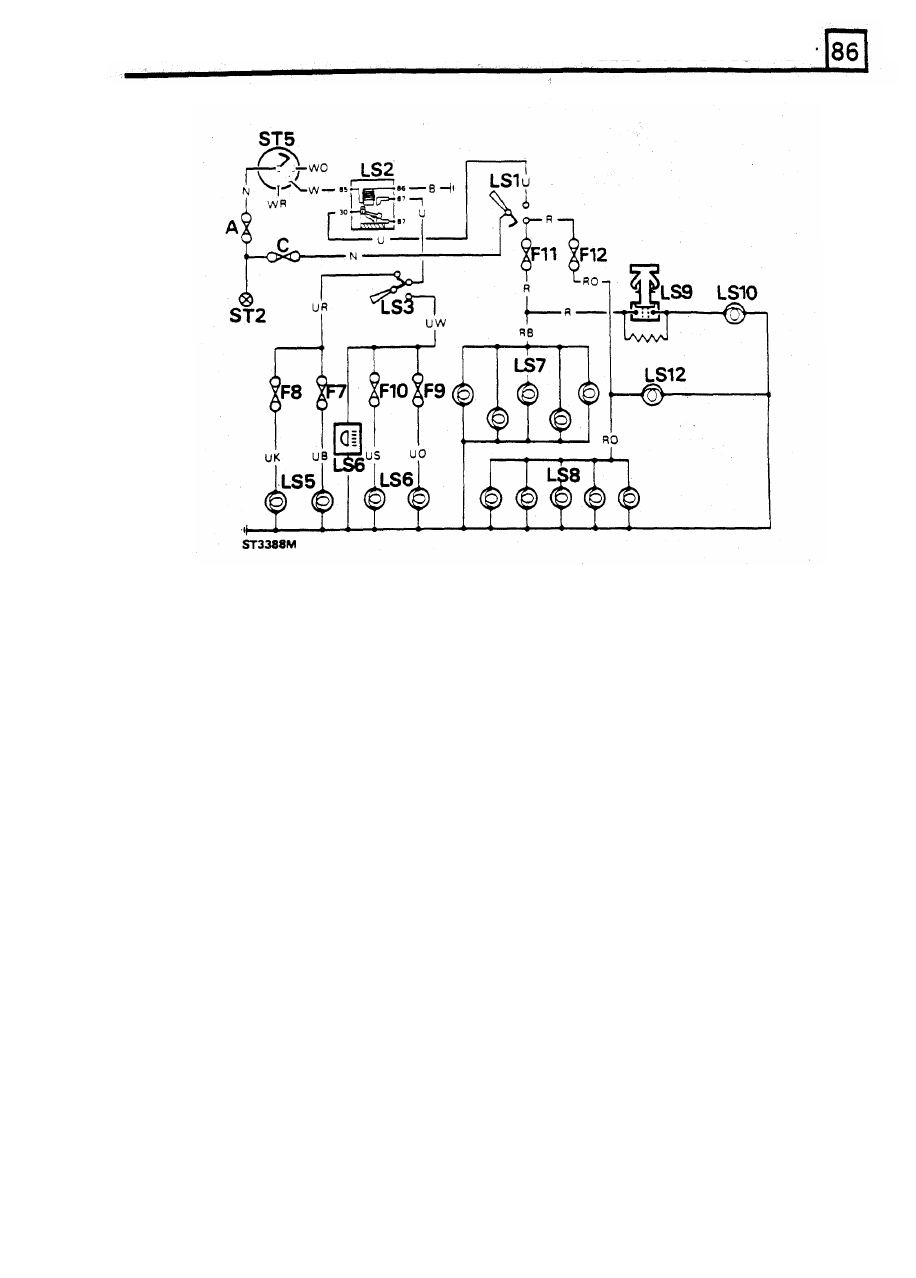

LIGHTING

CIRCUIT DEFENDER

110

(ST3388M)

LS1

Main lighting switch

LS2  Main lighting relay module
LS3  High/low beam switch
LS5  Headlights low beam
LS6
LS7

Headlights high beam and instrument warning light
Five lights on left side of vehicle
Front and rear side lights
Front and rear marker lights
Five lights on right side of vehicle
Front and rear side lights
Front and rear markers lights

LS9  Instrument dimmer switch
LS10  Instrument panel lights (12 lights)
LS12  Lights ON warning light
ST2  Terminal post starter solenoid
ST5

Starter/ignition  switch


F7
F8
F9
F10
F11

F12

LS8

60 amp fuse. main fuse box

60 amp fuse, main fuse box
7.5 amp fuse, dash fuse box
7.5 amp fuse, dash fuse box
7.5 amp fuse, dash f u s e  box
7.5 amp fuse, dash fuse box
5 amp fuse, dash fuse box

5 amp fuse, dash fuse box

62

REVISED:

OCT

1993

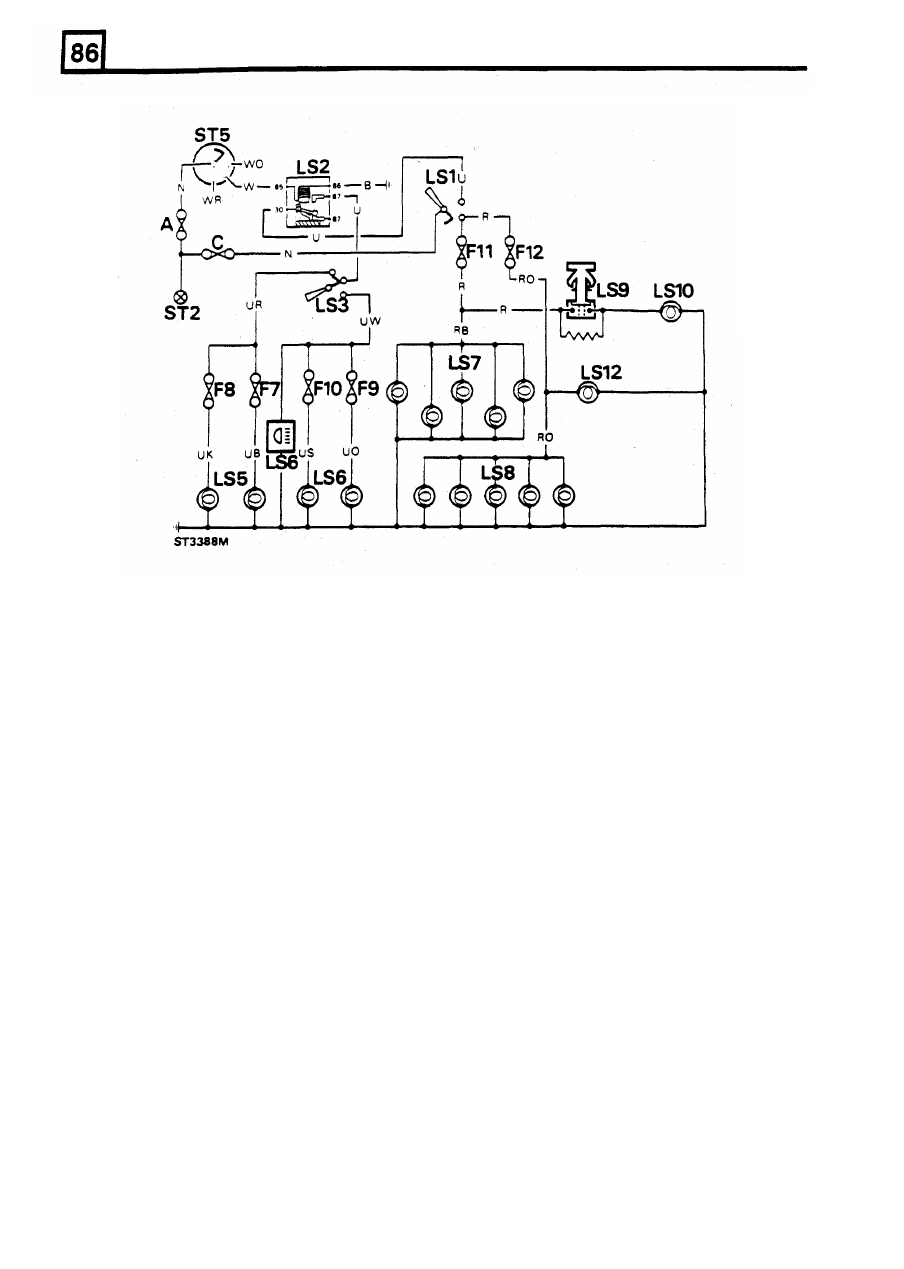

ELECTRICAL

EQUIPMENT

LIGHTING CIRCUIT

DEFENDER

90

(ST3388M)

LS1

Main lighting switch

LS2  Main lighting relay module
LS3  High/low beam switch
LS5  Headlights low beam
LS6  Headlights high beam and instrument warning light
LS7  Five lights on ten side of vehicle

Front and rear side lights
Front and rear marker lights

LS8

Five lights on right side of vehicle
Front and rear side lights
Front and rear markers lights

LS9  Instrument dimmer switch
LS10  Instrument panel lights (10 lights)
LS12  Lights ON warning light
ST2  Terminal post starter solenoid
ST5  Staner/ignition switch

F7
F8
F9
F10

F11
F12

60 amp fuse, main fuse box
30 amp fuse, main fuse box

7.5 amp fuse. dash fuse box
7.5 amp fuse, dash fuse box
7.5 amp fuse, dash fuse box
7.5 amp fuse, dash fuse box

5 amp fuse, dash fuse box
5 amp fuse, dash fuse box

REVISED: OCT

1993

6 3
