Defender (1993+). Manual - part 111

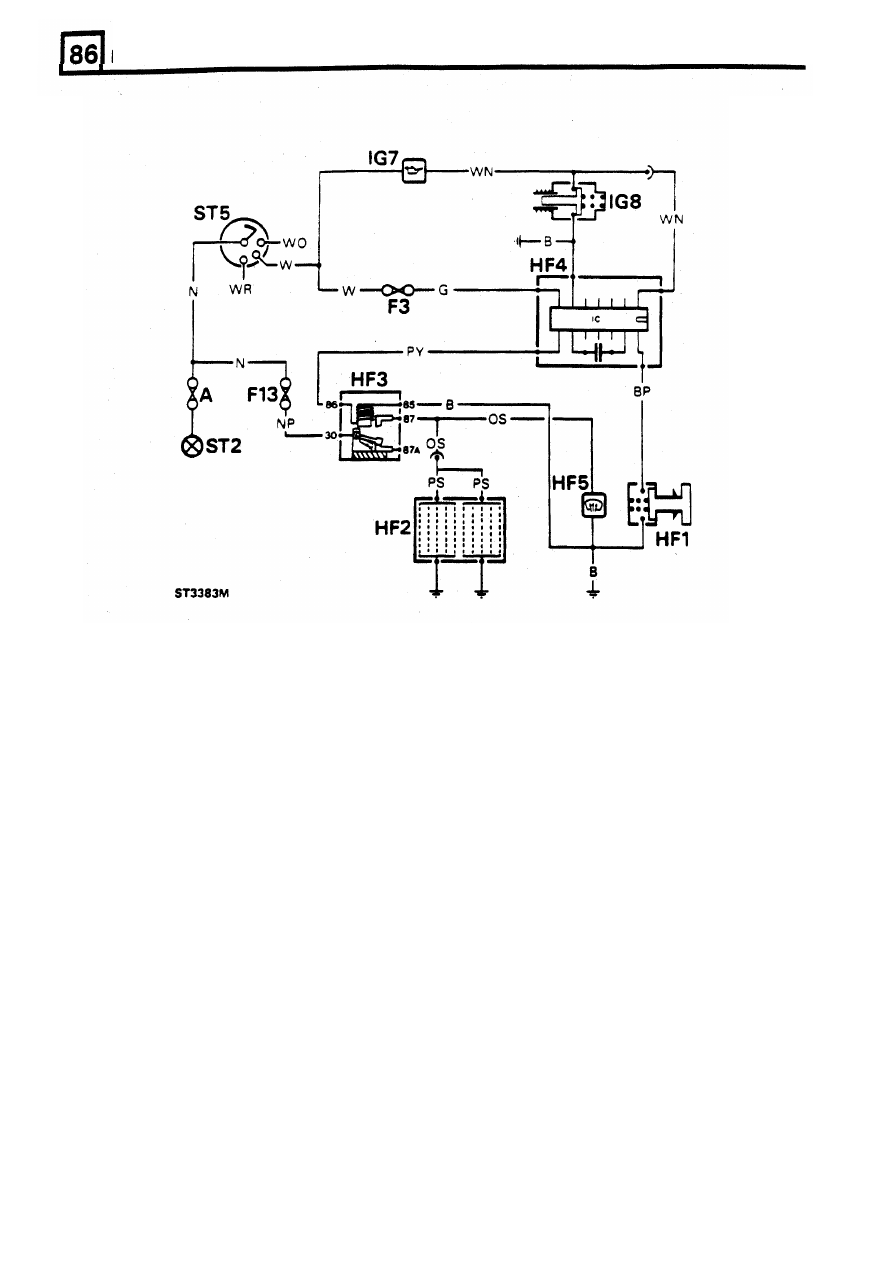

ELECTRICAL EQUIPMENT

HEATED

FRONT

SCREEN

CIRCUIT DEFENDER

110

(ST3383)

HF1  Heated front screen switch
HF2  Screen element
HF3  Relay module
HF4  Timer unit
HF5  Indicator light
IG7

Engine

oil

pressure light

IG8

Engine

oil

pressure switch

ST2

Terminal post  Starter  solenoid

ST5

Starter/ignition

switch

F3

F13

60 amp fuse, main

fuse box

15

amp fuse. main fuse box

20 amp

fuse,

main

fuse box

56

REVISED: OCT

1993

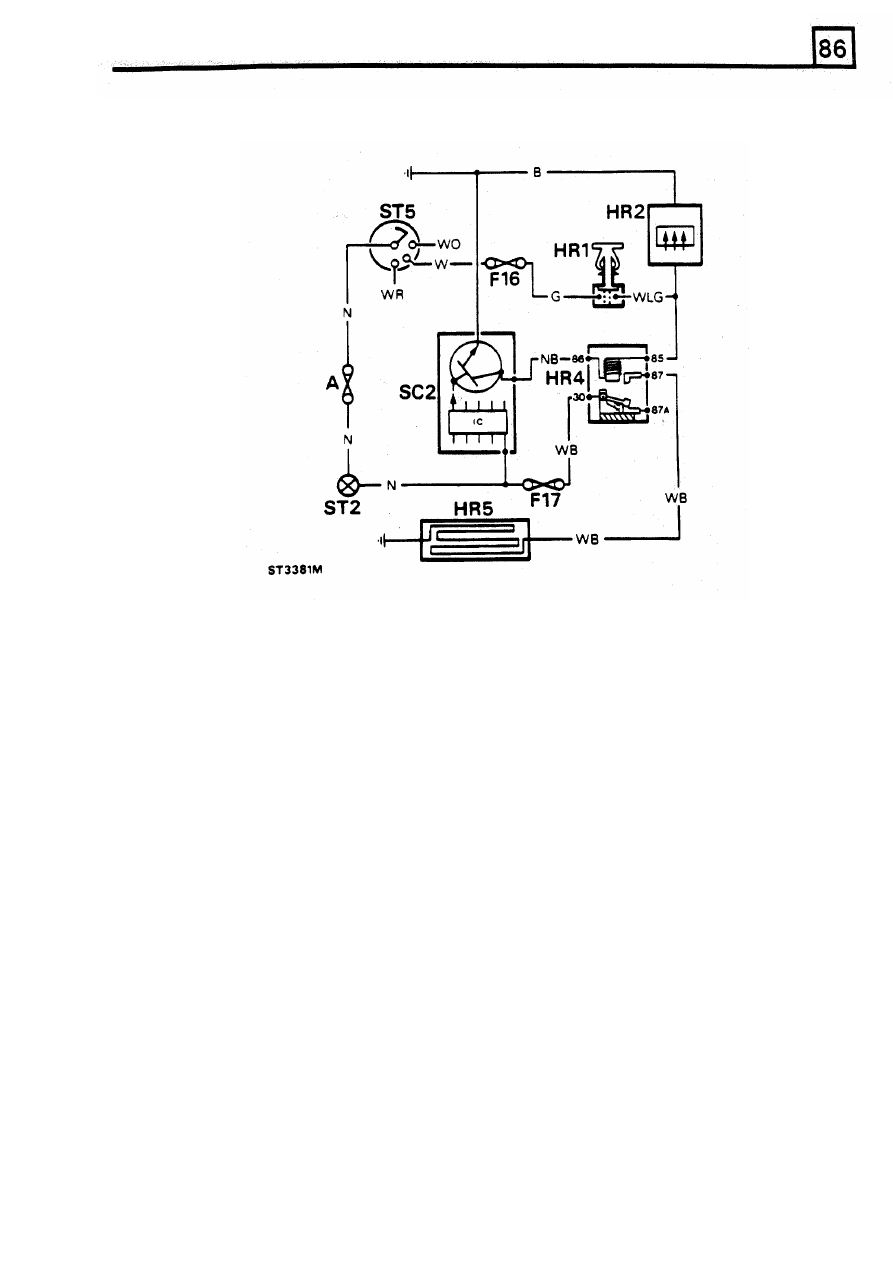

ELECTRICAL EQUIPMENT

REAR WINDOW DEMIST

CIRCUIT DEFENDER

110

(ST3381M)

HR1  ON/OFF Switch
HR2

Indicator  light

HR4  Relay  module
HR5  Rear  window  element
SC2

Voltage  sensitive  switch

ST2

Terminal  post  starter  solenoid

ST5

Starter/ignition  switch

60 amp  fuse, main  fuse box

F16

5 amp fuse,  dash fuse box

F17

10  amp  fuse,  dash  fuse  box

REVISED: OCT 1993

57

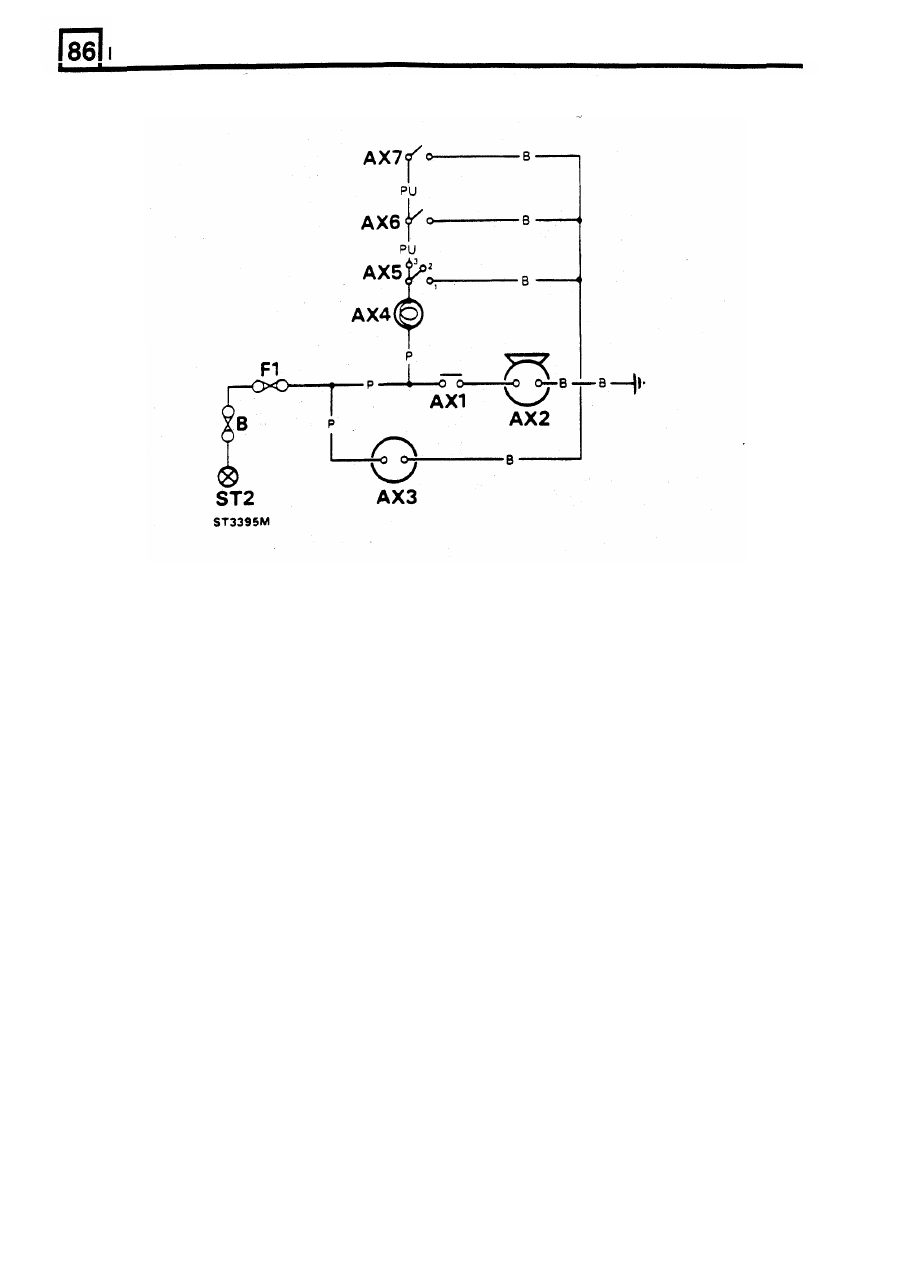

ELECTRICAL EQUIPMENT

H O R N ,  CLOCK, INTERIOR LIGHT AND AUXILIARY CIRCUITS DEFENDER

110

(ST3395M)

AX1

Horn push

AX2  Horn
AX3

Clock

AX4

Interior  light

AX5

lnterior  light  switch,  3  position
Position  1: Light on
Position  2:  Light  off
Position  3:  Door  switch  operation

AX6

Drivers  door  switch

AX7

Passenger  door  switch

ST2

Terminal  post  starter  solenoid


F1

60 amp fuse, main fuse box
20 amp  fuse, dash f u s e  box

58

REVISED: OCT

1993

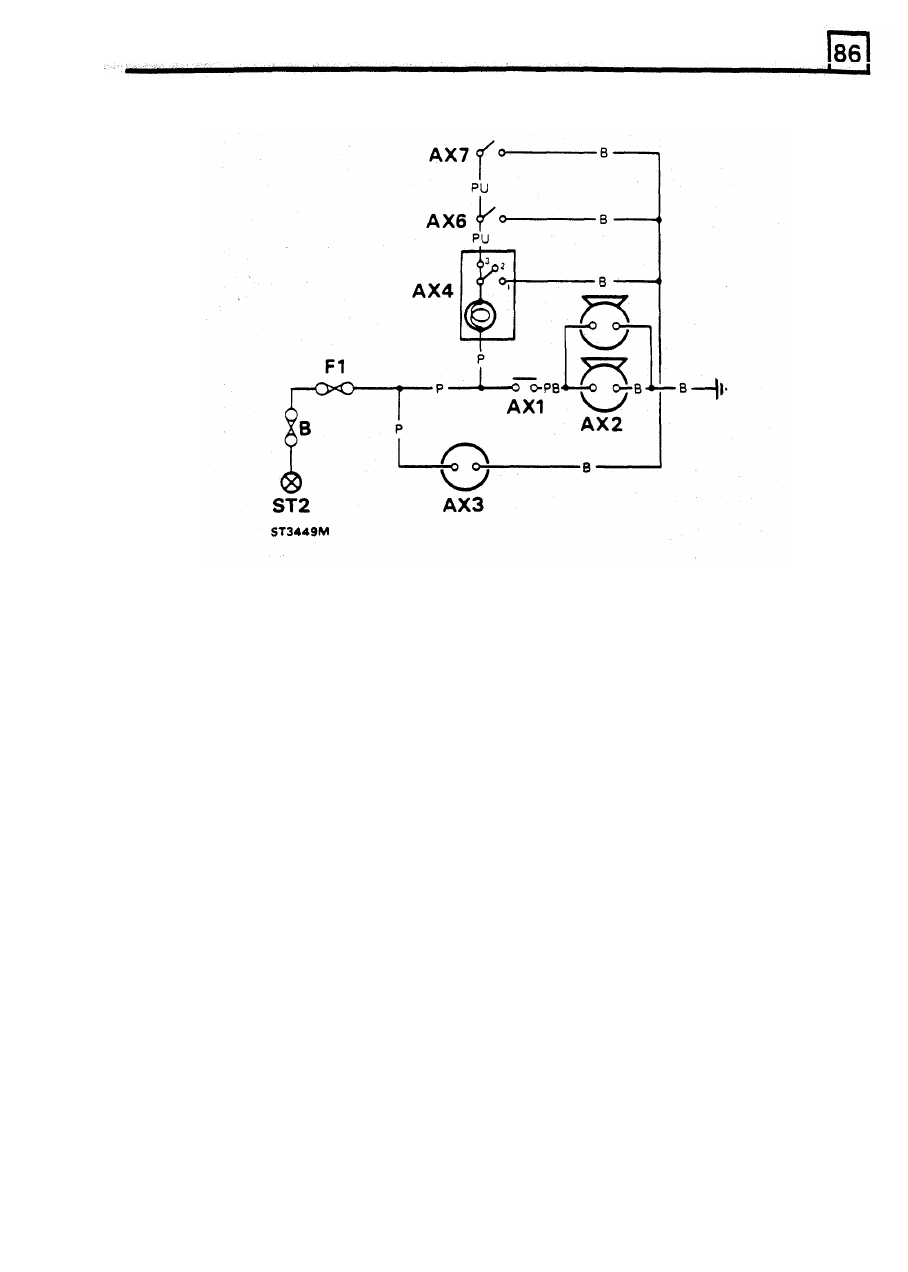

ELECTRICAL

EQUIPMENT

HORN,

CLOCK, INTERIOR LIGHT AND AUXILIARY CIRCUITS DEFENDER 90 (ST3449M)

AX1

Horn push

AX2  Horns
AX3

Clock

AX4

interior  light  and  3  position  switch
Position  1:  Light  on
Position  2:  Light  off
Position  3:  Door  switch  operation

AX6

Drivers  door  switch

AX7

Passenger  door  switch

ST2

Terminal  post  starter  solenoid


F1

60 amp f u s e ,  main fuse box
20 amp fuse, dash fuse box

59

REVISED: OCT 1993
