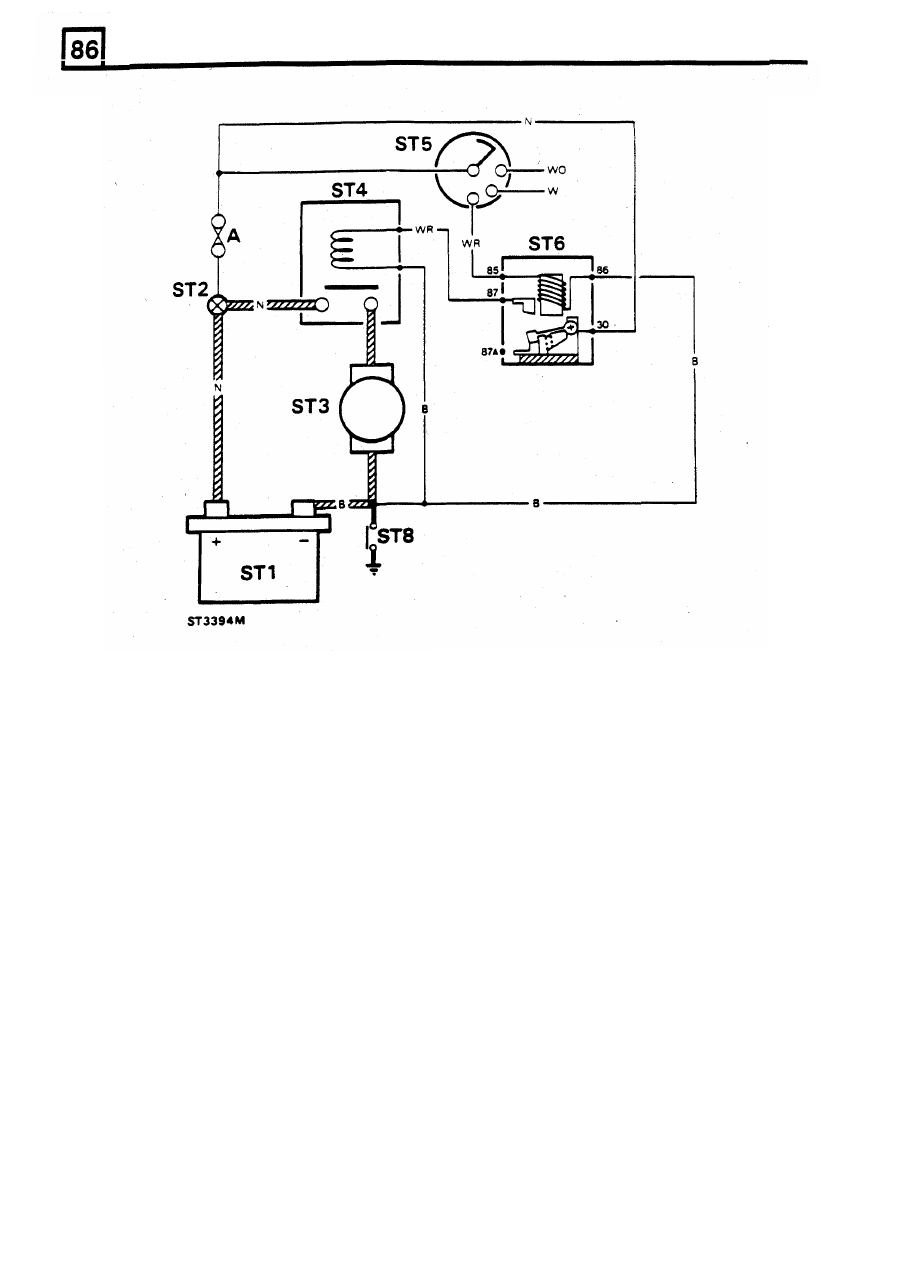

ELECTRICAL EQUIPMENT

STARTING SYSTEM

CIRCUIT DEFENDER

110

(ST3394M)

ST1

Battery

ST2

Terminal  post  starter  solenoid

ST3

Starter  motor

ST4

Starter  solenoid

ST5

Starter  ignition  switch

ST6

Stan  relay  module

ST8

Battery  isolator  switch

A

60 amp  fuse, main fuse box

48

REVISED: OCT

1993

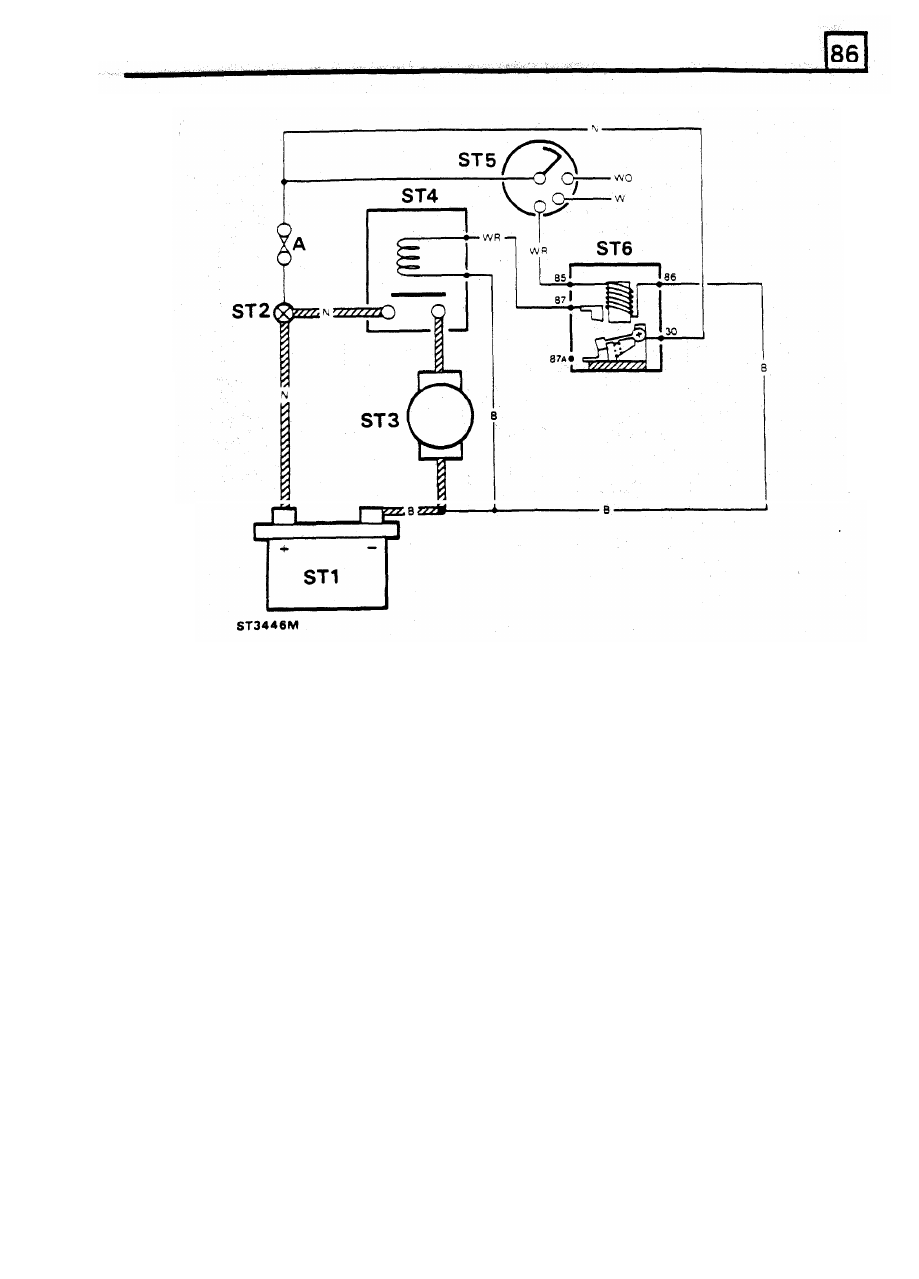

ELECTRICAL EQUIPMENT

STARTING

SYSTEM CIRCUIT DEFENDER 90 (ST3446M)

ST1

Battery

ST2

Terminal  post  starter  solenoid

ST3

Starter  motor

ST4

Starter  solenoid

ST5

Starter  ignition  switch

ST6

Start  relay  module

A

60 amp fuse, main f u s e  box

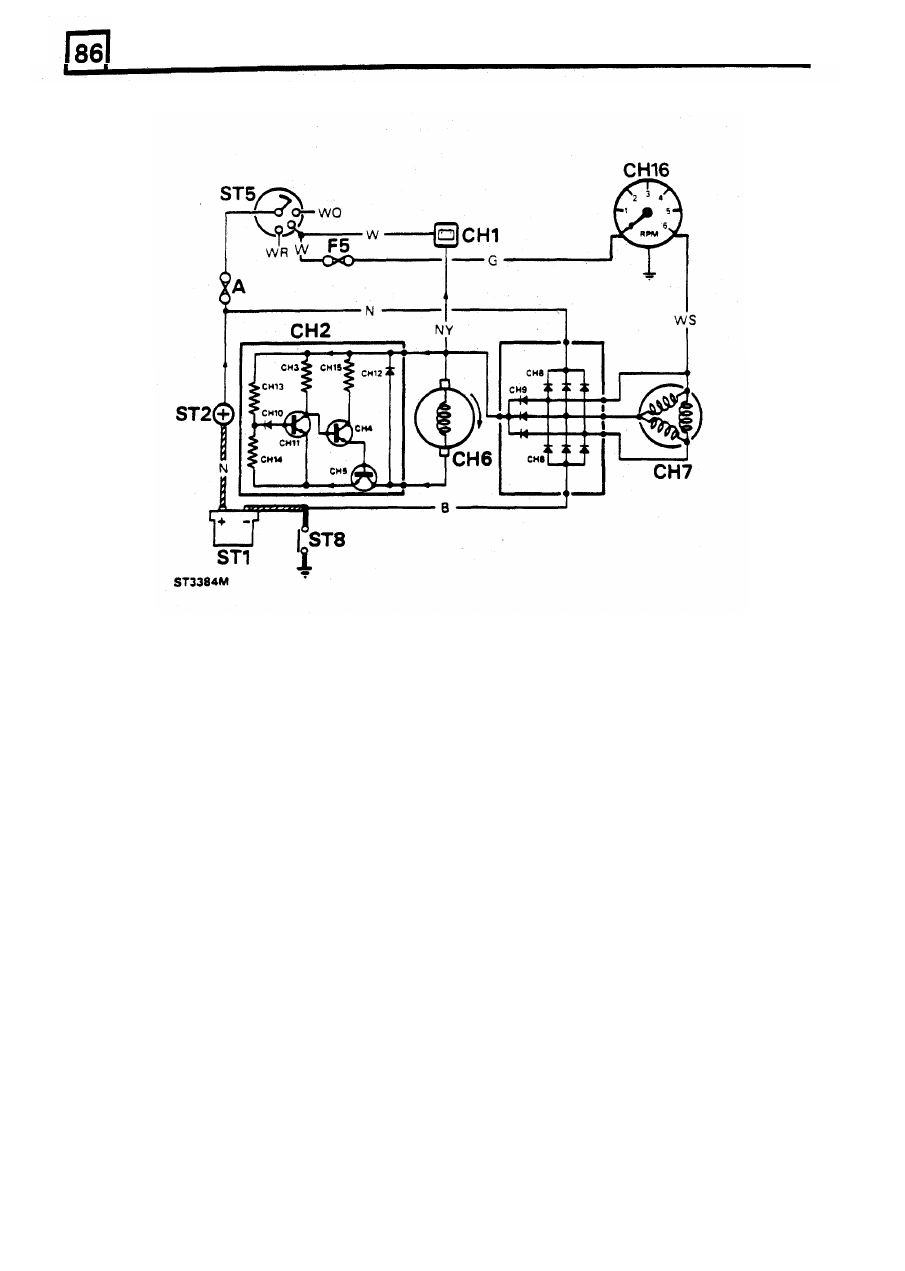

ELECTRICAL EQUIPMENT

CHARGING AND TACHOMETER

CIRCUIT

DEFENDER

110

(ST3384M)

CH1  Charge/ignition

warning light

CH12  Field

protection

diode

CH2  Voltage regulator (solid state)

CH13  Resistor

CH3  Resistor

CH14  Resistor

CH4  Transistor

CH15

Resistor

CH5  Transistor

CH16 Tachometer

CH6  Alternator

rotor

field windings

ST1  Battery

CH7  Alternator stator windings

ST2  Terminal post starter solenoid

CH8  Rectifier diodes

ST5  Starter/ignition switch

CH9  Auxiliary diodes

ST8  Battery isolating switch

CH10  Zener diode

A

60 amp fuse, main fuse box

CH11 Transistor

F5

10 amp fuse, dash fuse box

50

REVISED: OCT 1993

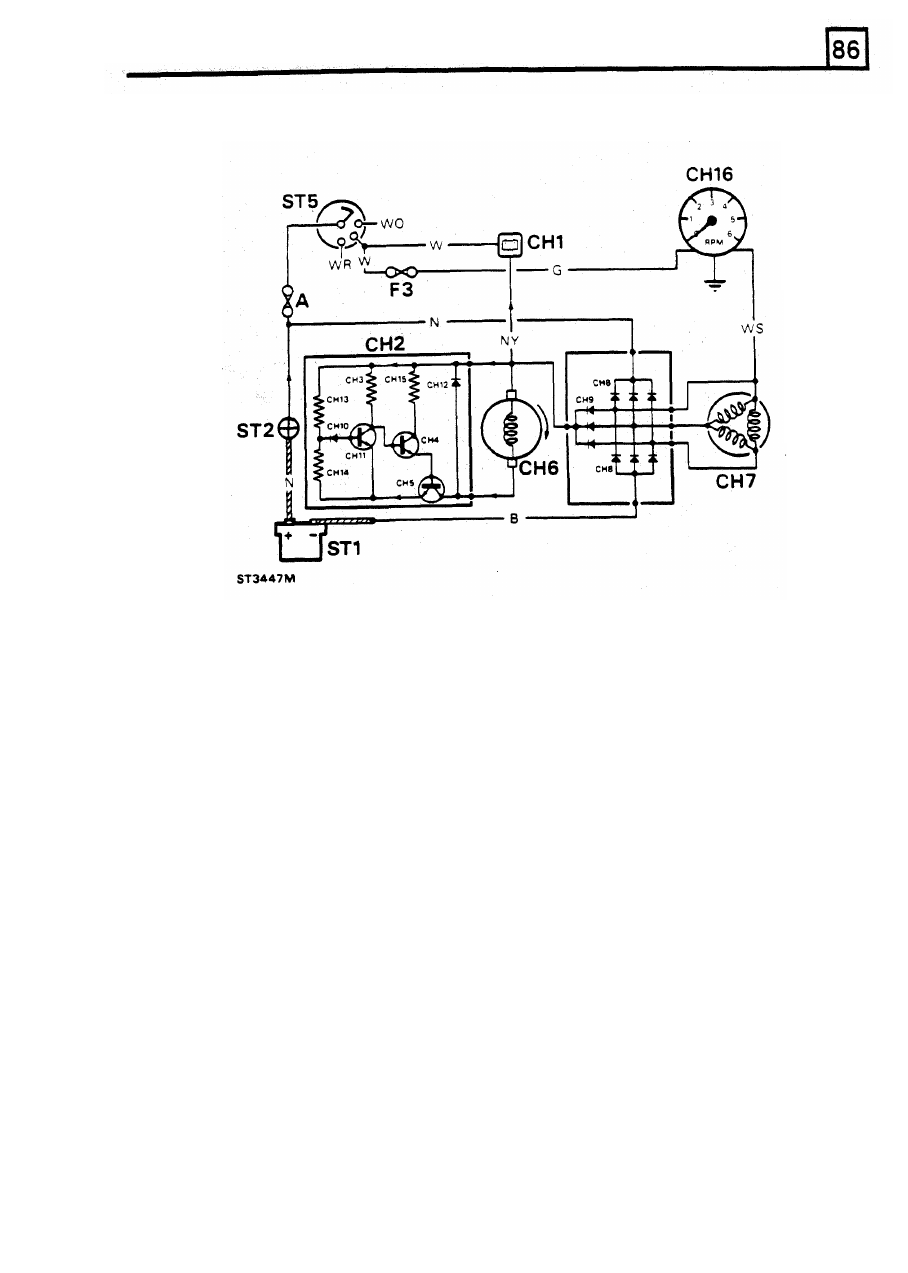

ELECTRICAL EQUIPMENT

CHARGING AND TACHOMETER

CIRCUIT DEFENDER

110

(ST3447M)

CH1  Charge/ignition warning light

CH12  Field protection diode

CH2  Voltage regulator (solid state)

CH13  Resistor

CH3  Resistor

CH14 Resistor

CH4  Transistor

CH15  Resistor

CH5  Transistor

CH16  Tachometer

CH6  Alternator rotor field windings

ST1

Battery

CH7  Alternator stator windings

ST2  Terminal post starter solenoid

CH8  Rectifier diodes

ST5  Starter/ignition switch

CH9  Auxiliary diodes

A

60 amp fuse, main fuse box

CH10 Zener diode

F5

10 amp fuse, dash fuse box

CH11 Transistor

REVISED:

OCT

1993

51
