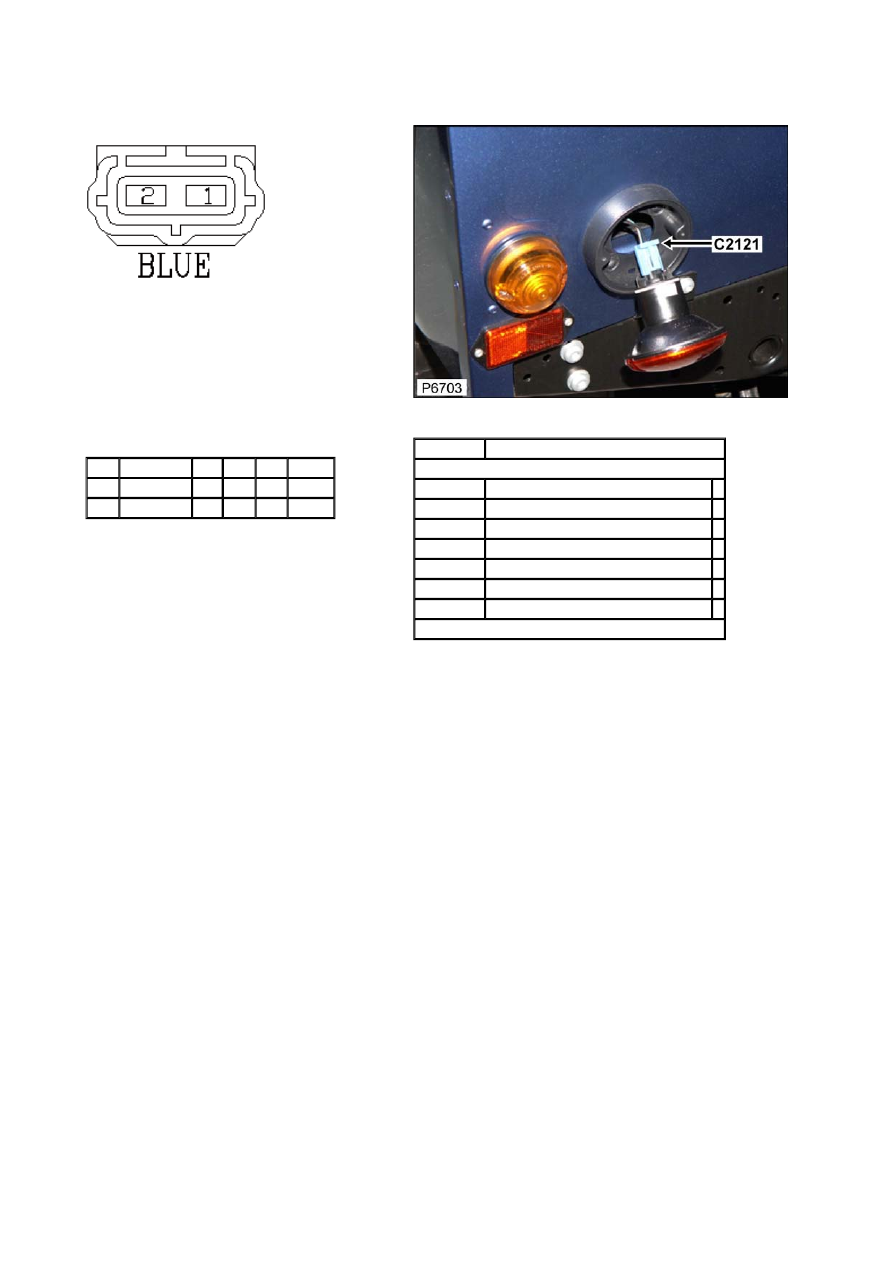

Connector: C2121

Description: Lamp-Fog-reverse-LH

Location: LH 'D' post





Part No.:

YPC10208



Colour: BLUE

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D B

772

C0139

2

AFU3802

1.5D W

772

C1763

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



Connector: C2122

Description: Lamp-Fog-reverse-LH

Location: LH 'D' post





Part No.:

YPC10208



Colour: BLUE

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D B

771

C0138

1

AFU3802

1.5D B

770

C0138

2

AFU3802

1.5D W

770

C0390

2

AFU3802

1.5D W

771

C1759

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



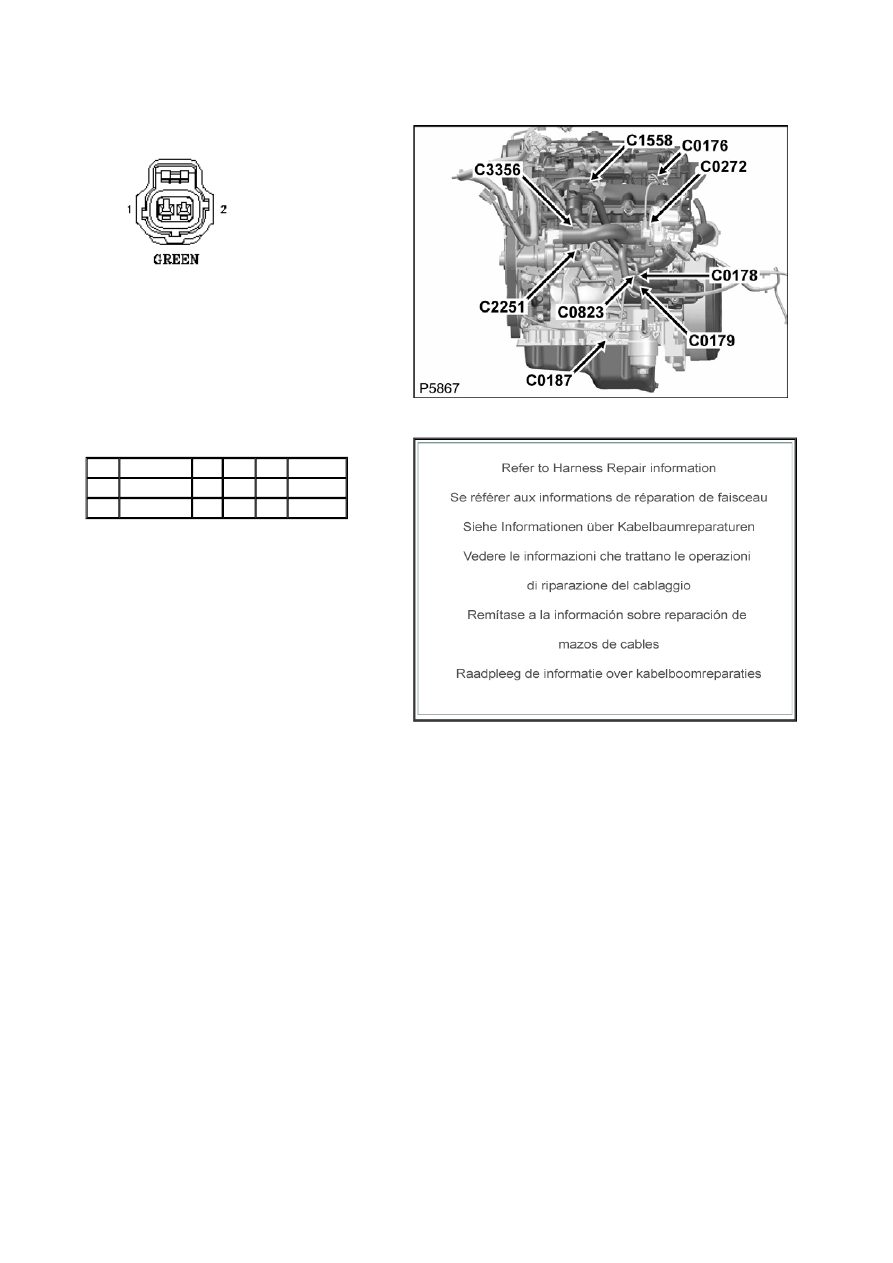

Connector: C2251

Description: Fuel rail temperature sensor

Location: LH side of engine





Part No.:

YPC911160



Colour: GREEN

Cavities: 2WY

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL500500

0.5

G

254

C2518

2

YPL500500

0.5

GW

254

S/JOINT 4

Service Repair Kits

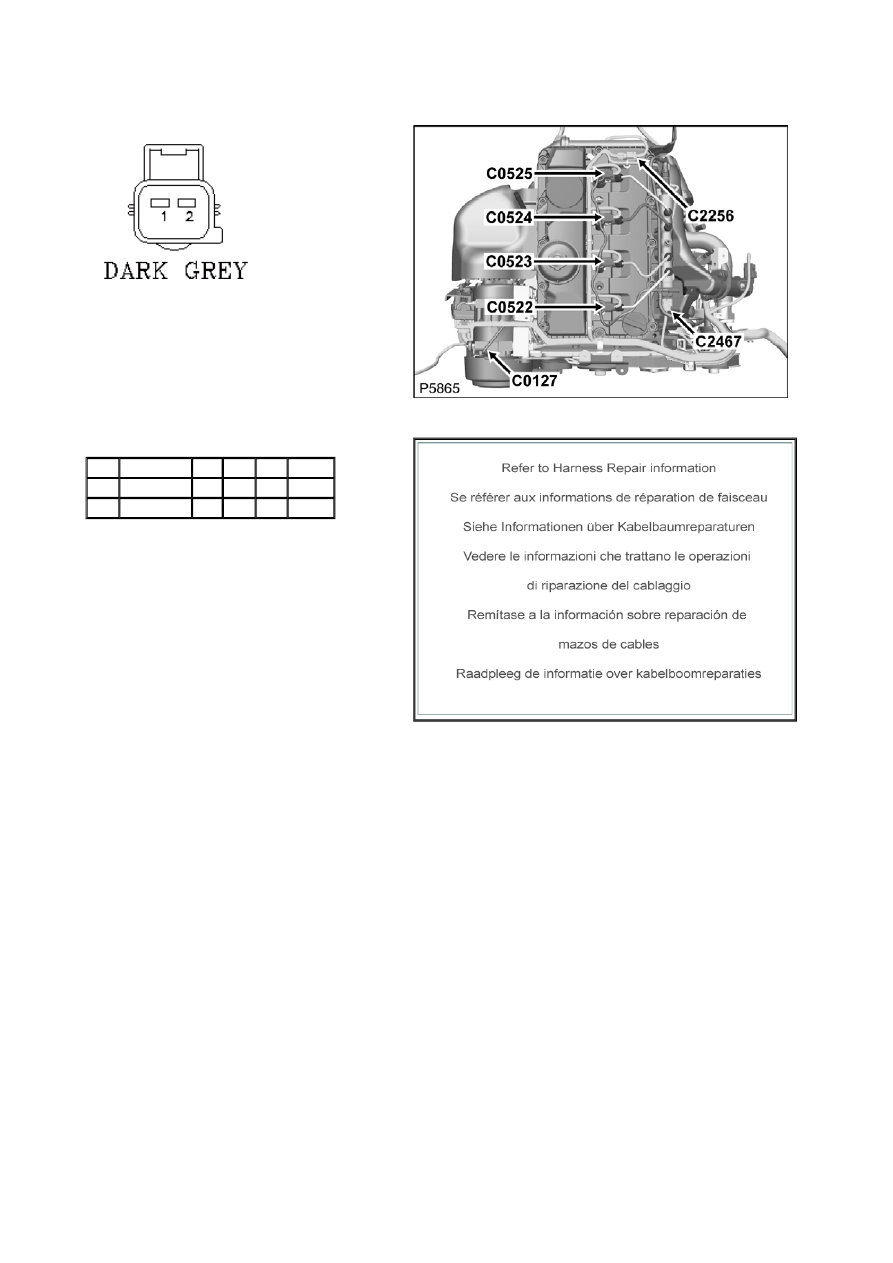

Connector: C2256

Description: Cylinder head temperature Sensor

Location: Top rear of engine - center





Part No.:

YPC903160



Colour:

Cavities:

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPJ500130

0.75 US

254

C0411

2

YPJ500130

0.75 OS

254

C0411

Service Repair Kits
