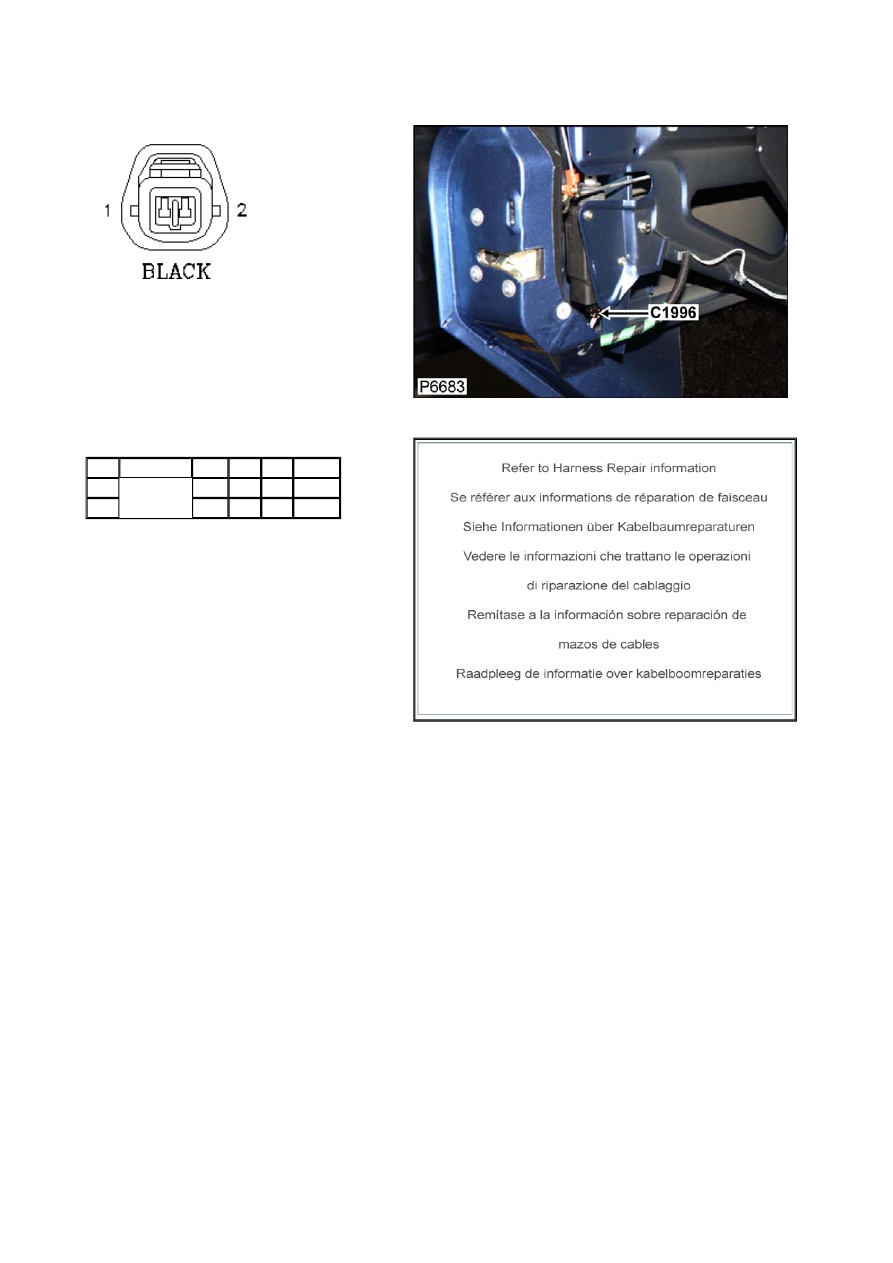

Connector: C1996

Description: Motor-Central door-locking-Rear-RH

Location: Behind rear door trim panel





Part No.:

YPC500140



Colour: BLACK

Cavities: 2WY

Harness:

DOORS REAR HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

0.75D O

ALL C1990

2

0.75D K

ALL C1990

Service Repair Kits

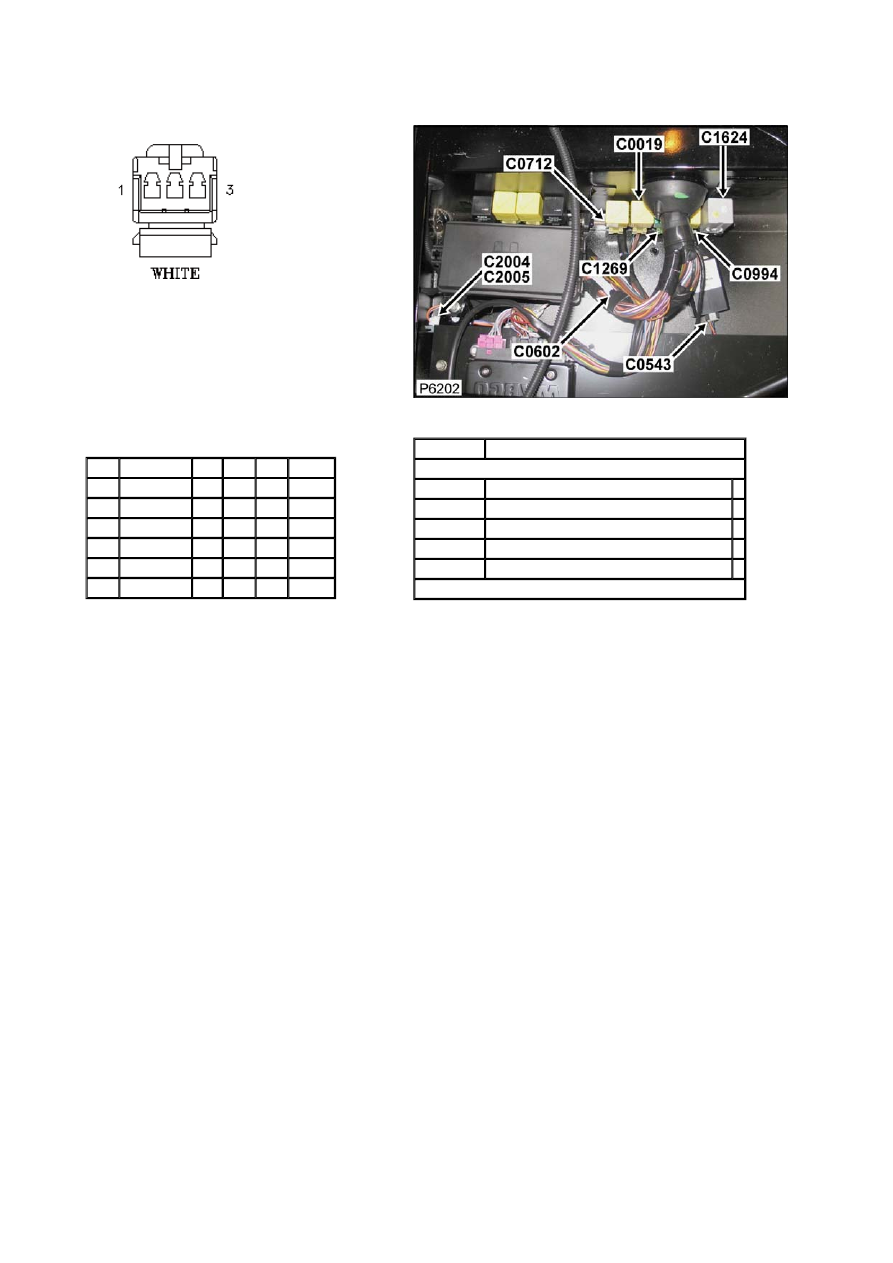

Connector: C2004

Description: Main harness to rear door link harness

Location: Beneath RH Front seat





Part No.:

YPC10227



Colour: WHITE

Cavities: 3WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3753

1.0D K

767R C0488

1

AFU3753

1.0D K

767L CTAP

2

AFU3752

0.5D PU

22R

C0061R

2

AFU3752

0.5D PU

22L

C2007

3

AFU3753

1.0D O

767R C0488

3

AFU3753

1.0D O

767L CTAP

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,2,3

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

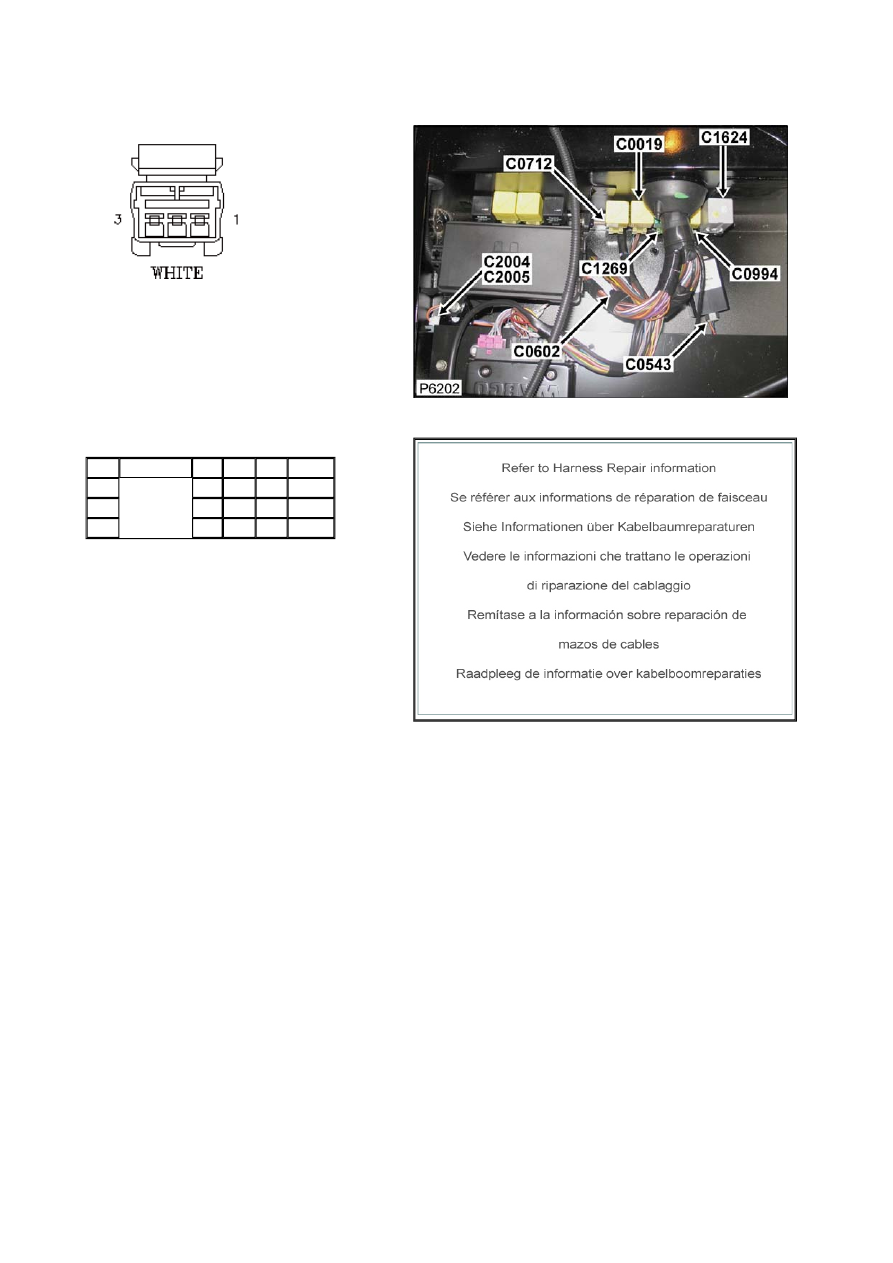

Connector: C2005

Description: Rear door link harness to main harness

Location: Beneath RH Front seat





Part No.:

YPC10272



Colour: WHITE

Cavities: 3WY

Harness:

REAR DOOR LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

1.0D K

1

CTAP

2

1.0D PU

ALL CTAP

3

1.0D O

1

CTAP

Service Repair Kits

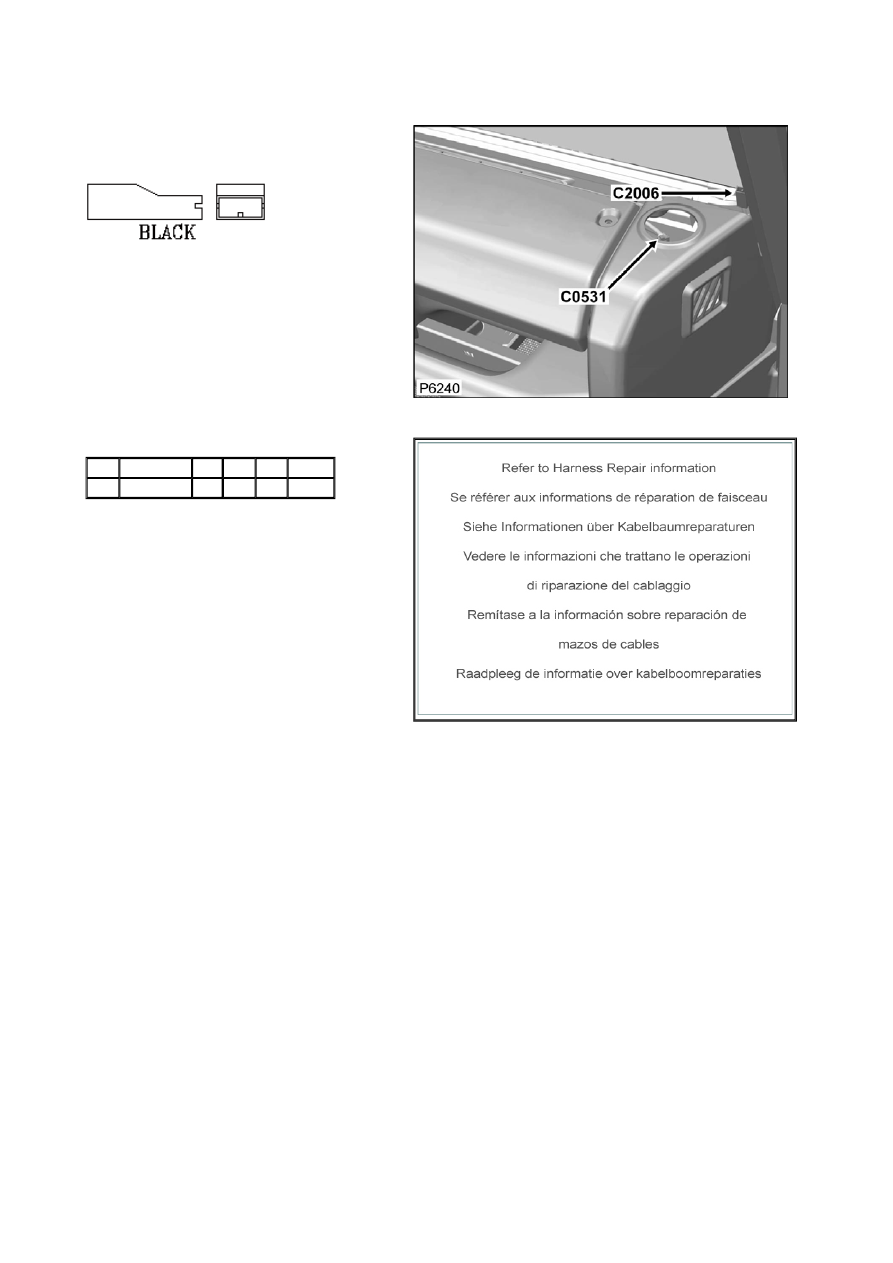

Connector: C2006

Description: Ground point

Location: Instrument panel-right-upper





Part No.:

AAU1010



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

2.5D B

766

C0809

Service Repair Kits
