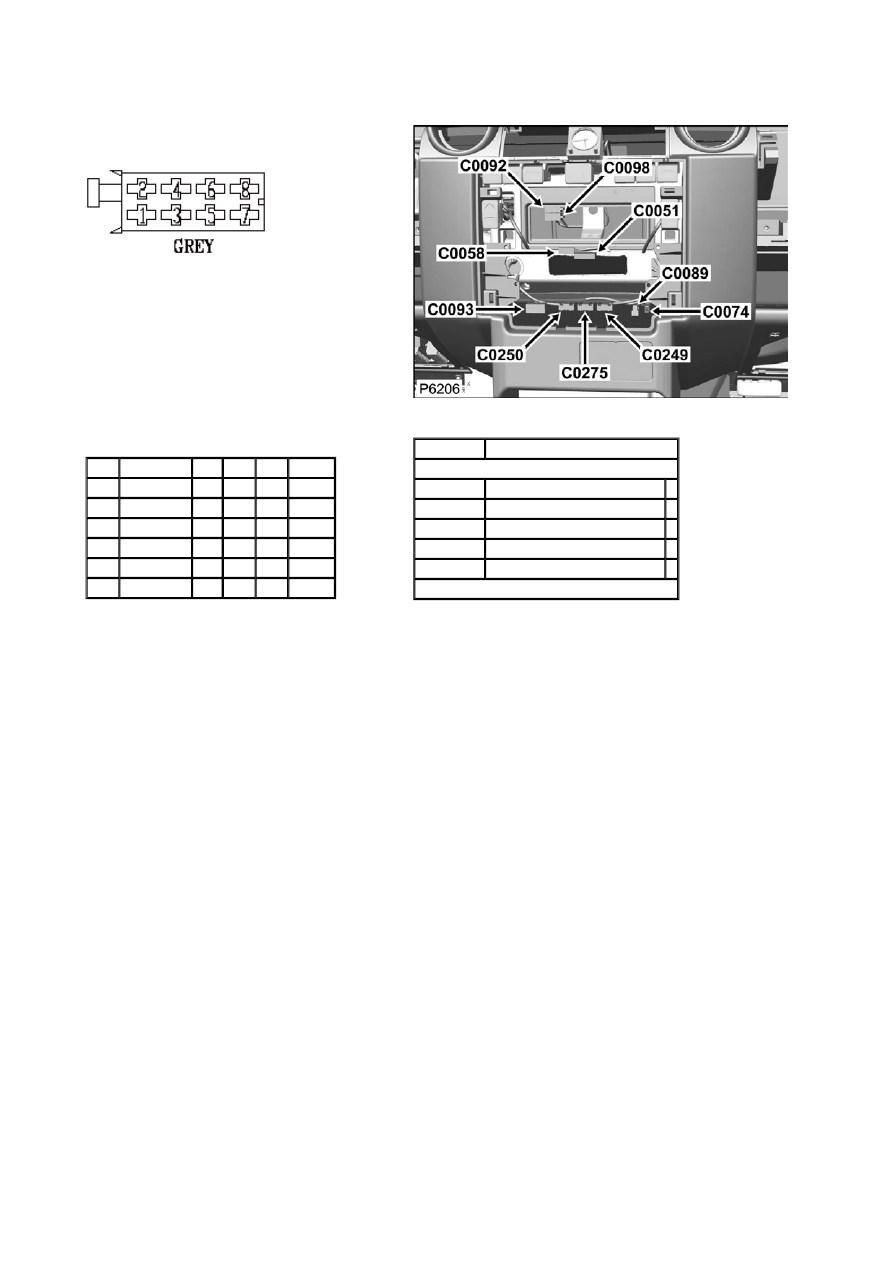

Connector: C0098

Description: Radio/cassette-player

Location: Instrument panel-centre





Part No.:

YPC10190



Colour: GREY

Cavities: 8WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

4

ALU1033

0.5D PN

769R C0583R

4

ALU1033

0.5D PN

769L C0583L

6

ALU1033

0.5D RO

499

C0051

7

ALU1033

0.5D WO

769L C0582L

7

ALU1033

0.5D WO

769R C0582R

8

AFU3415

1.0D B

499

C0361

Service Repair Kits




CSA

0.50- 1.50 CSA

Cavities: 4,6,7

VDK500010 SRK ITEM GENERAL

1

YMI500060

SRK ITEM JPT FAMILY 0.75CSA 1

YPQ000100 SRK ITEM

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB500570



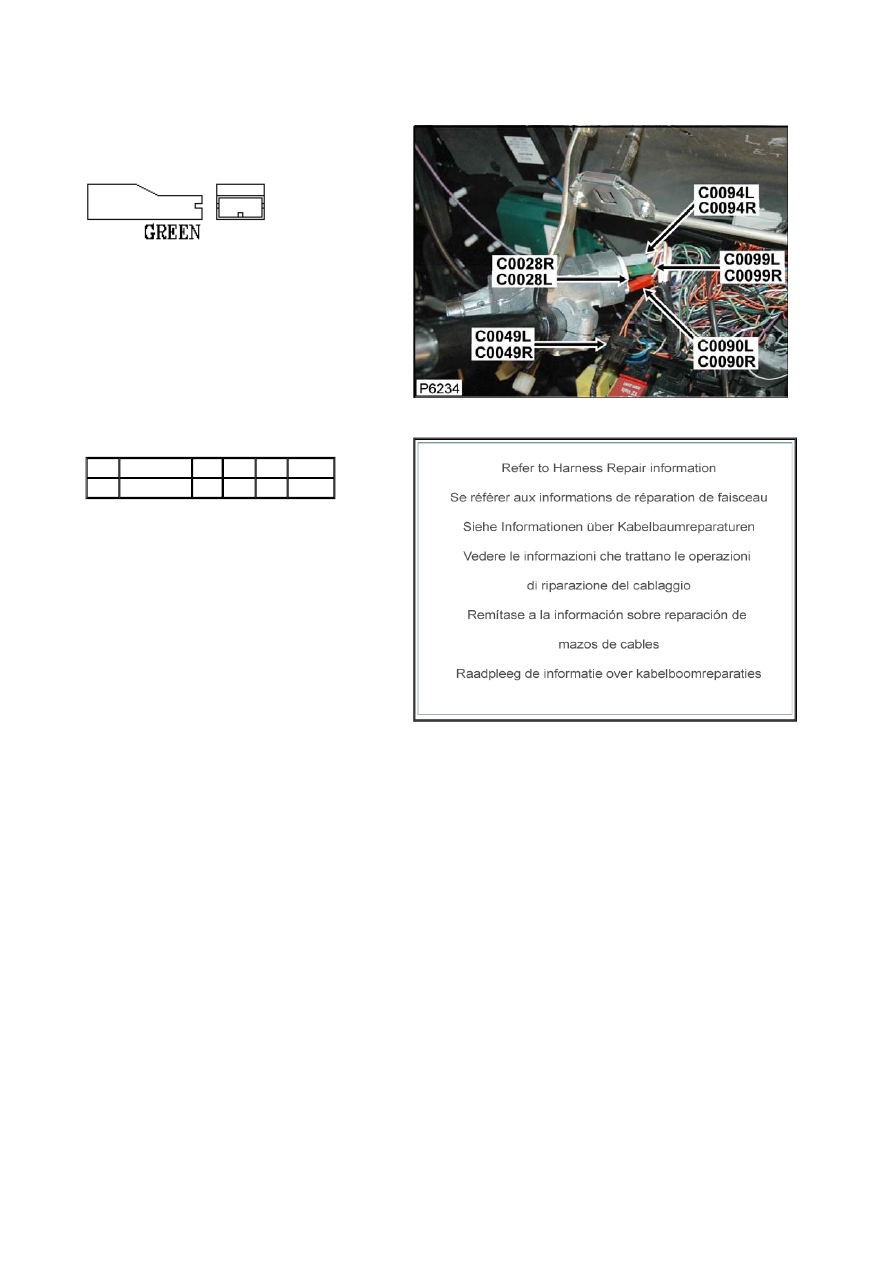

Connector: C0099L

Description: Switch-Ignition

Location: Behind steering column cowl - RH side





Part No.:

YPC115690



Colour: GREEN

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D WO

139L C0582L

Service Repair Kits

Connector: C0099R

Description: Switch-Ignition

Location: Behind steering column cowl - RH side





Part No.:

YPC115690



Colour: GREEN

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D WO

200R C0582R

Service Repair Kits

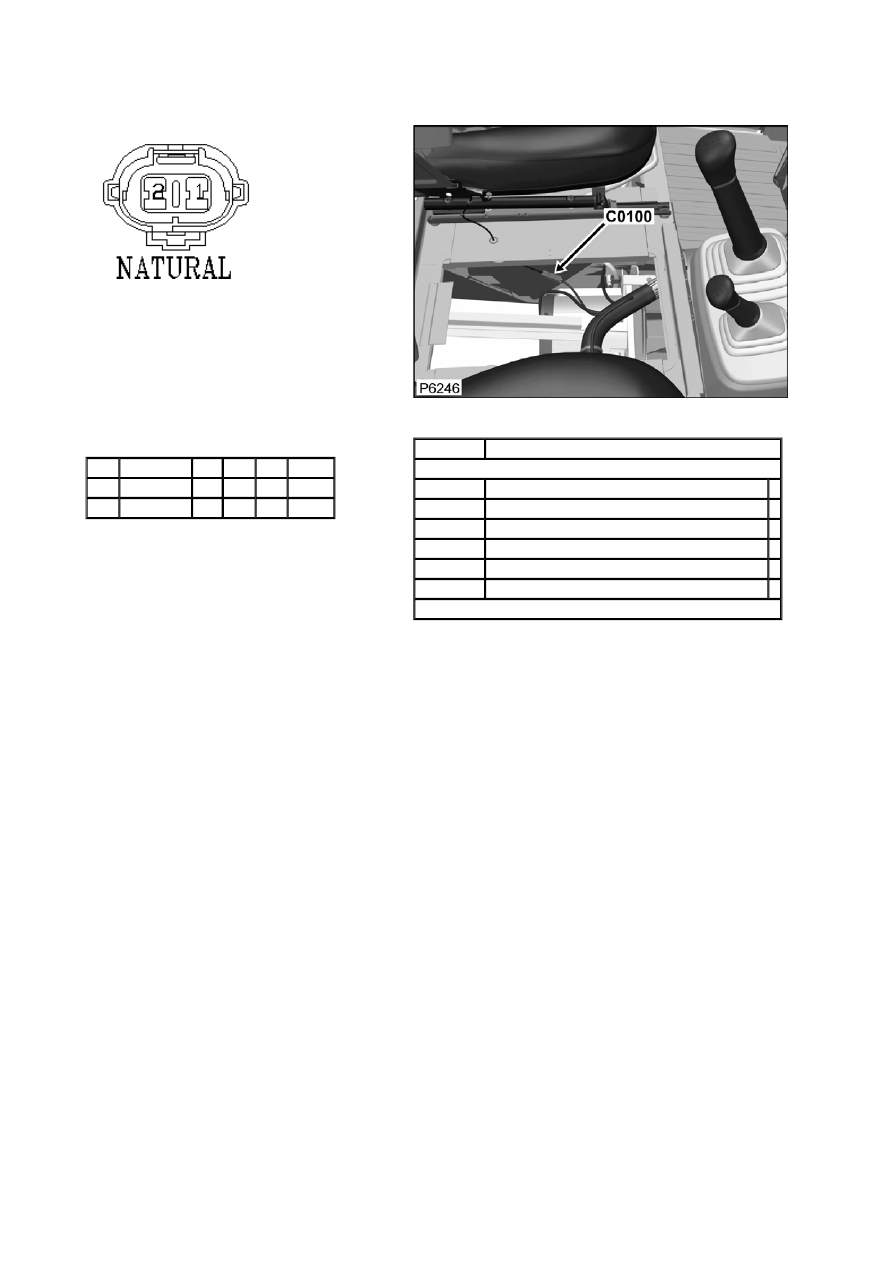

Connector: C0100

Description: Switch-Buckle-Driver

Location: Beneath center of vehicle





Part No.:

AFU3584



Colour: NATURAL

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

DBP8550

0.5D WP

139L C1040L

2

DBP8550

0.5D B

139L C0289

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI500070

SRK ITEM HW090/HM090 SEALED FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500580
