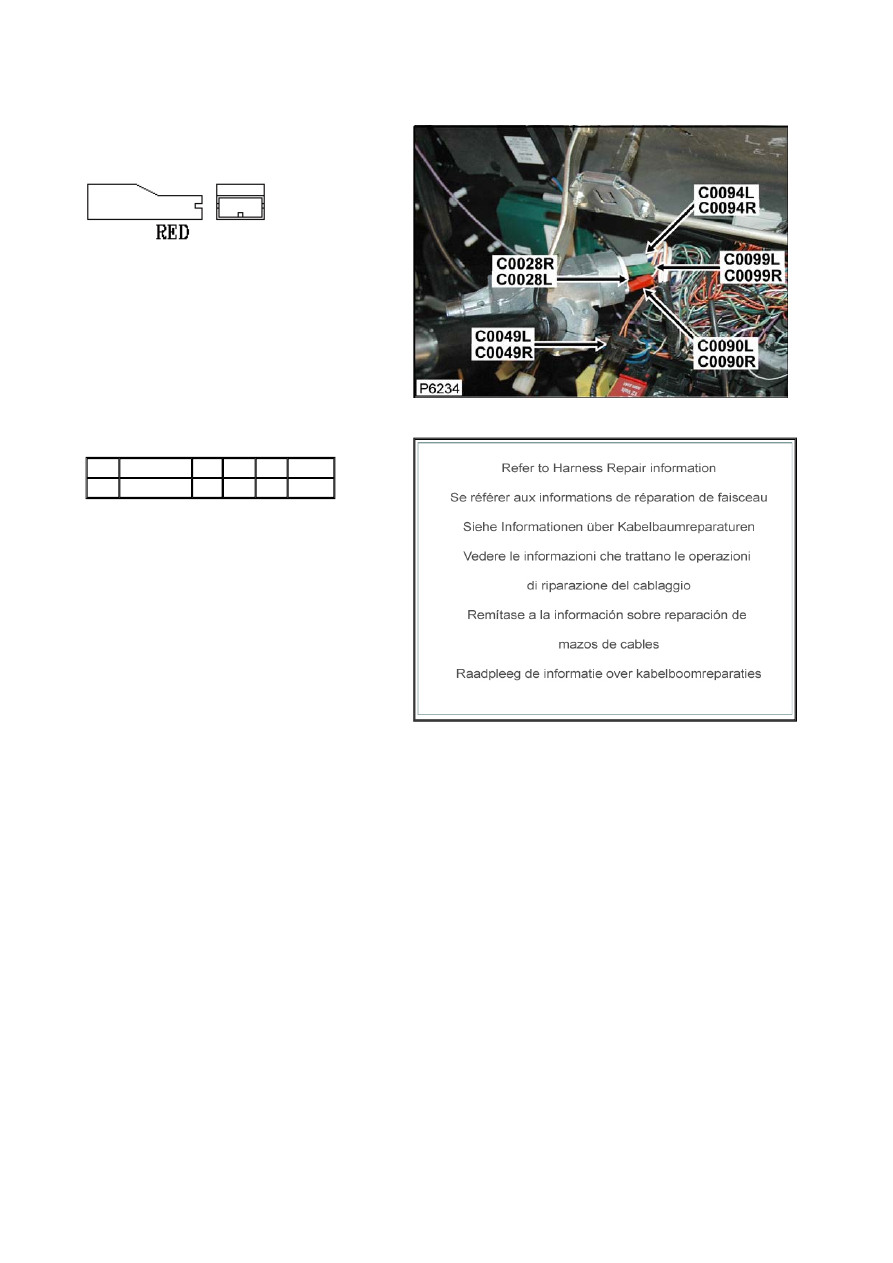

Connector: C0090L

Description: Switch-Ignition

Location: Behind steering column cowl - RH side





Part No.:

YPC10245



Colour: RED

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D WR

139L C0151

Service Repair Kits

Connector: C0090R

Description: Switch-Ignition

Location: Behind steering column cowl - RH side





Part No.:

YPC10245



Colour: RED

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D WR

200R C0151

Service Repair Kits

Connector: C0091

Description: Switch-Handbrake

Location: Base of handbrake lever





Part No.:

13H5155



Colour: BLACK

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPE10019

0.5D WY

499

C0288

Service Repair Kits

Connector: C0092

Description: Radio/cassette-player

Location: Instrument panel-centre





Part No.:

YPC10191



Colour: BROWN

Cavities: 8WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ALU1033

0.5D BG

192

C0379

2

ALU1033

0.5D BU

192

C0379

3

ALU1033

0.5D BK

769

C1577

4

ALU1033

0.5D BR

769

C0369

5

ALU1033

0.5D BW

769

C0340

6

ALU1033

0.5D BN

769

C1492

7

ALU1033

0.5D BY

192

C0379

8

ALU1033

0.5D BO

192

C0379

Service Repair Kits




CSA

0.50- 1.50 CSA

Cavities: 1,2-8

VDK500010 SRK ITEM GENERAL

1

YMI500060

SRK ITEM JPT FAMILY 0.75CSA 1

YPQ000100 SRK ITEM

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB500570
