Defender Electric Diagrams. Manual - part 188





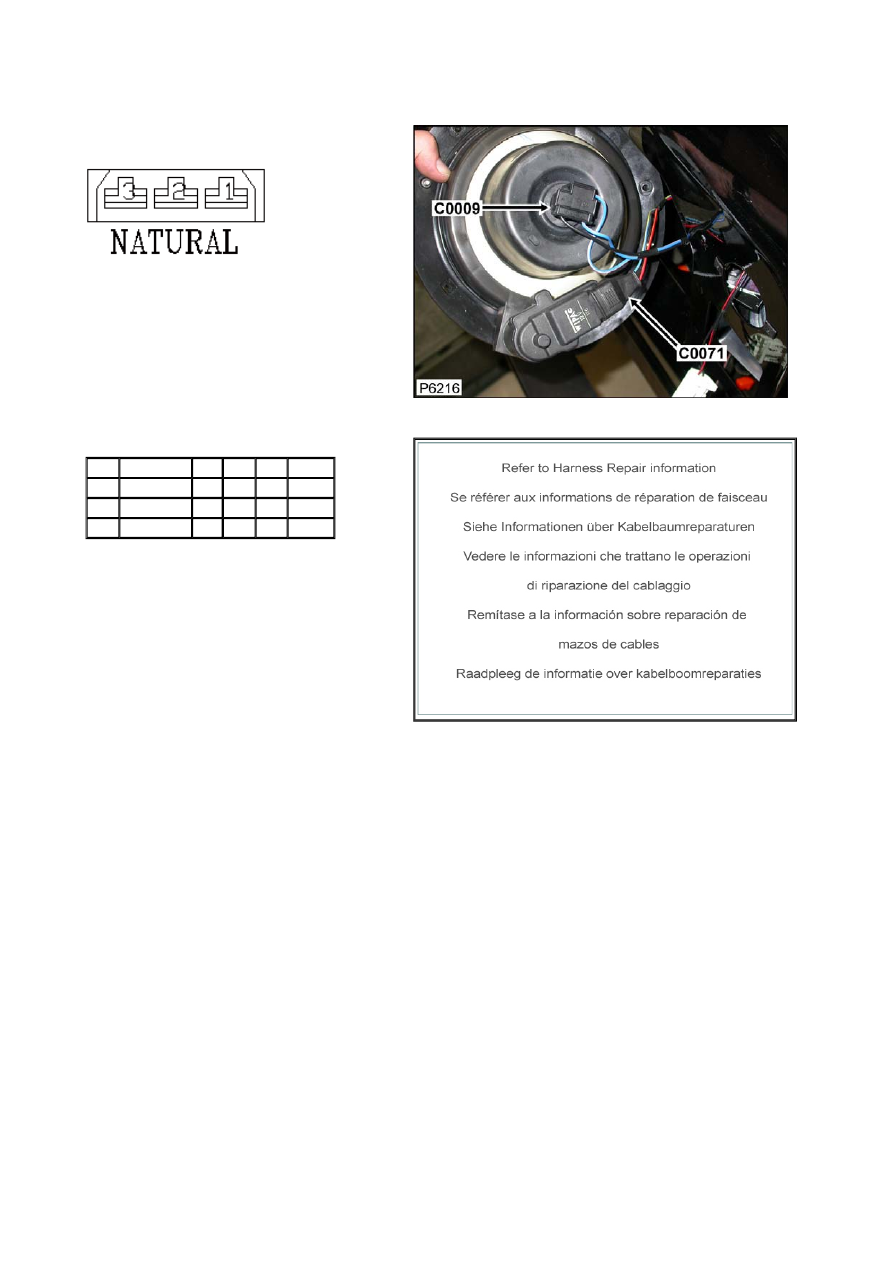

Connector: C0071

Description: Motor-Headlamp-levelling-LH

Location: Behind LH headlamp





Part No.:

YPC10426



Colour: NATURAL

Cavities: 3WY

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10073

0.5D UY

1

C1265

2

YPL10073

0.5D B

1

CTAP

3

YPL10073

0.5D RO

1

C1265

Service Repair Kits

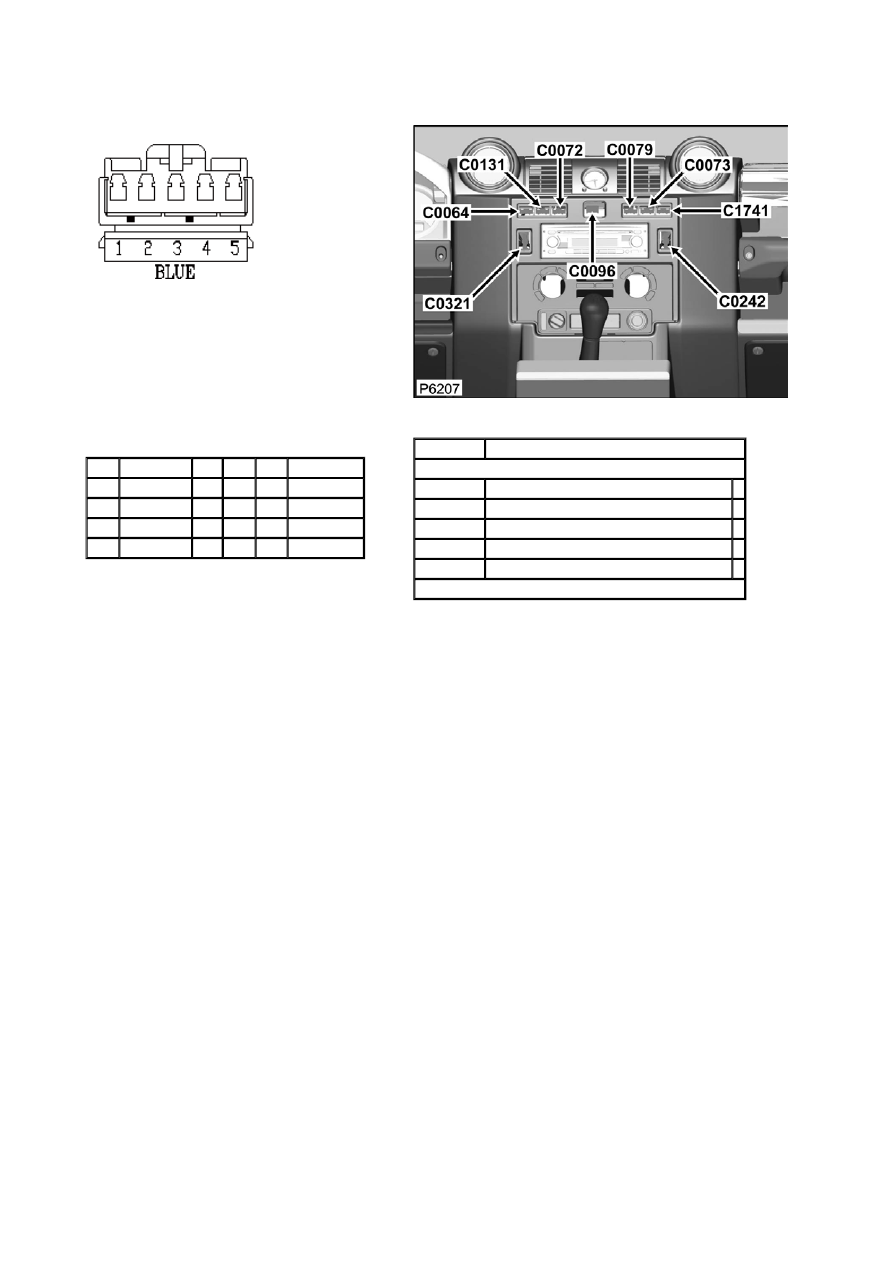

Connector: C0072

Description: Switch-Heated-rear screen

Location: Instrument panel-centre





Part No.:

YPC10525



Colour: BLUE

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D WG

499

C0285

2

AFU3752

0.5D RO

499

C0079

4

AFU3752

0.5D WB

499

C0285

5

AFU3752

0.5D B

499

S/JOINT SJ13

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,2,4,5

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

Connector: C0073

Description: Switch-Washer-Rear screen

Location: Instrument panel-centre





Part No.:

YPC10525



Colour: BLUE

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D WG

200R CTAP

1

AFU3752

0.5D WG

139L CTAP

2

AFU3752

0.5D B

499

S/JOINT SJ13

4

AFU3752

0.5D BLG 499

C1264

5

AFU3752

0.5D RO

499

C0096

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,2,4,5

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

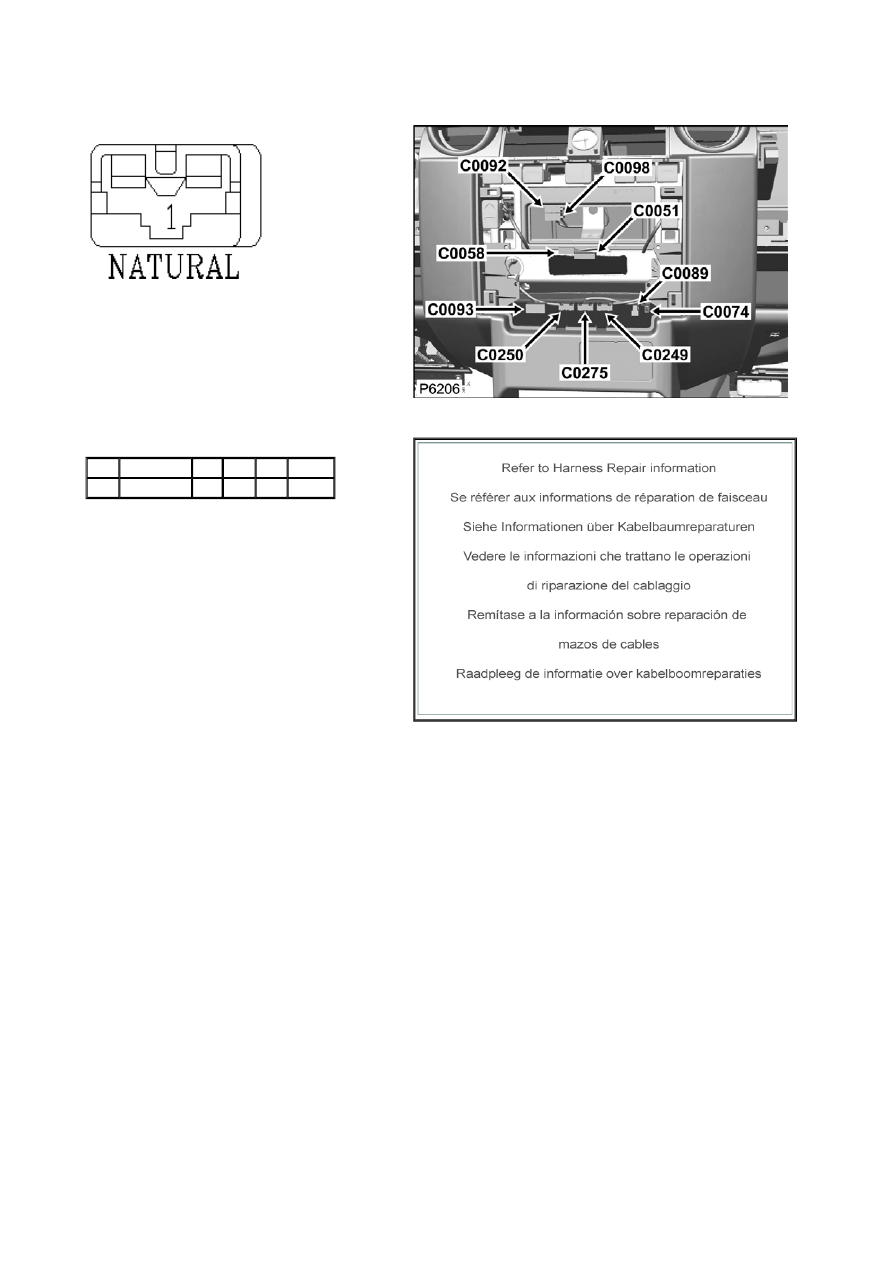

Connector: C0074

Description: Cigar lighter-Front

Location: Instrument panel-centre





Part No.:

AFU4521



Colour: NATURAL

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU4522

0.5D RO

499

C0286

Service Repair Kits
