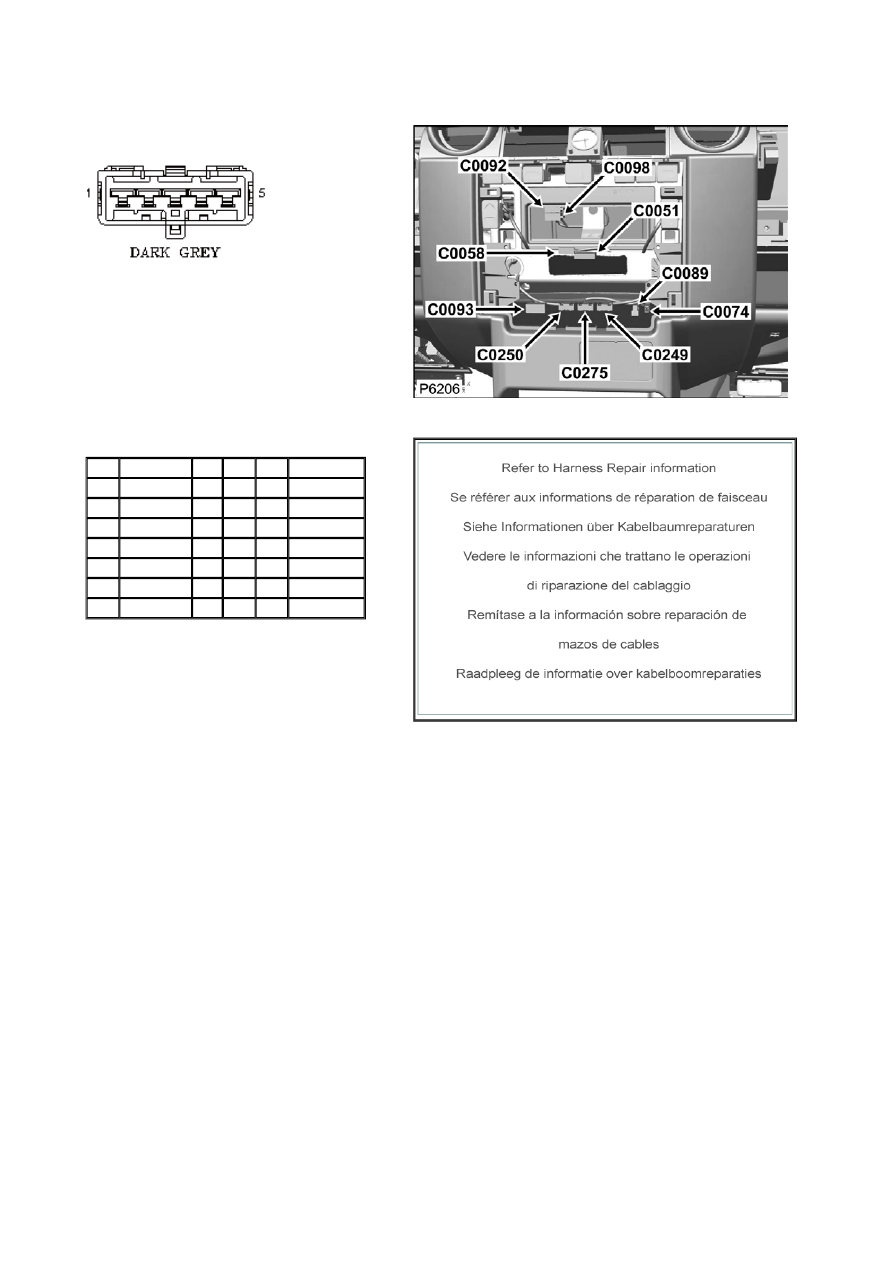

Connector: C0058

Description: Switch-Blower motor

Location: Instrument panel-centre





Part No.:

YPC802720



Colour: DARK GREY

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL801750

2.0D B

499

S/JOINT SJ13

2

YPL801740

1.0D U

139L C0068L

2

YPL801740

1.0D U

200R C0068R

4

YPL801750

1.5D BN

139L C0068L

4

YPL801750

1.5D BN

200R C0068R

5

YPL801750

2.5D NR

139L C0056L

5

YPL801750

2.5D NR

200R C0056R

Service Repair Kits

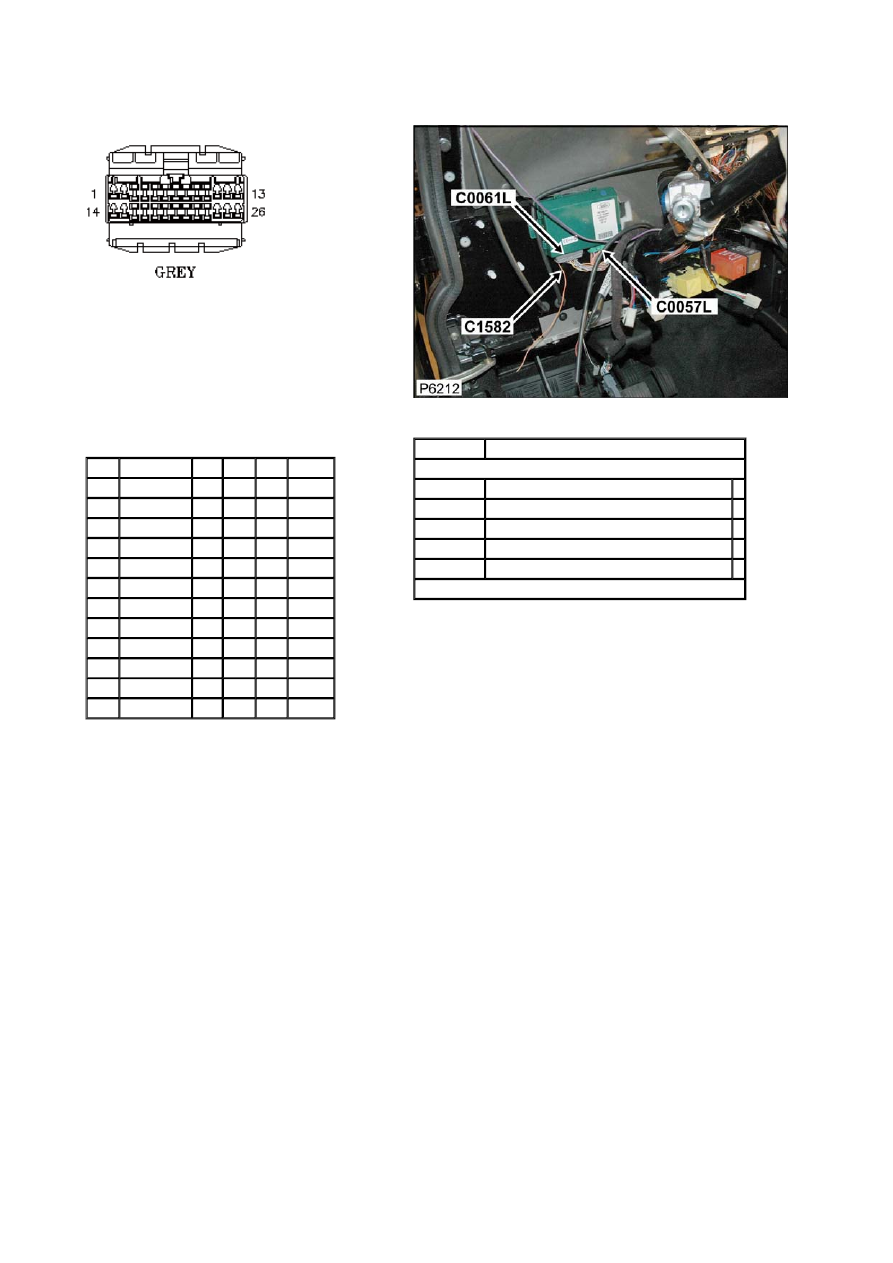

Connector: C0061L

Description: ECU-Alarm

Location: Behind LH side of dash





Part No.:

YPC110050



Colour: GREY

Cavities: 26WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D PW

22L

C0488

3

YPL10036

0.5D WB

22L

C0488

5

YPL10036

0.5D SW

22L

C0266

7

YPL10036

0.5D YK

767L C0459

9

YPL10036

0.5D OU

22L

C0007L

10

YPL10036

0.5D WG

768L C0285

14

AFU3752

0.5D LGS 254L C1040L

16

YPL10036

0.5D PU

22L

C0488

17

YPL10036

0.5D OLG 22L

C0040L

20

YPL10036

0.5D BN

22L

C0488

25

AFU3753

1.5D PN

768L C0574

26

AFU3752

0.5D OS

22L

C1582

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,14,25,26

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

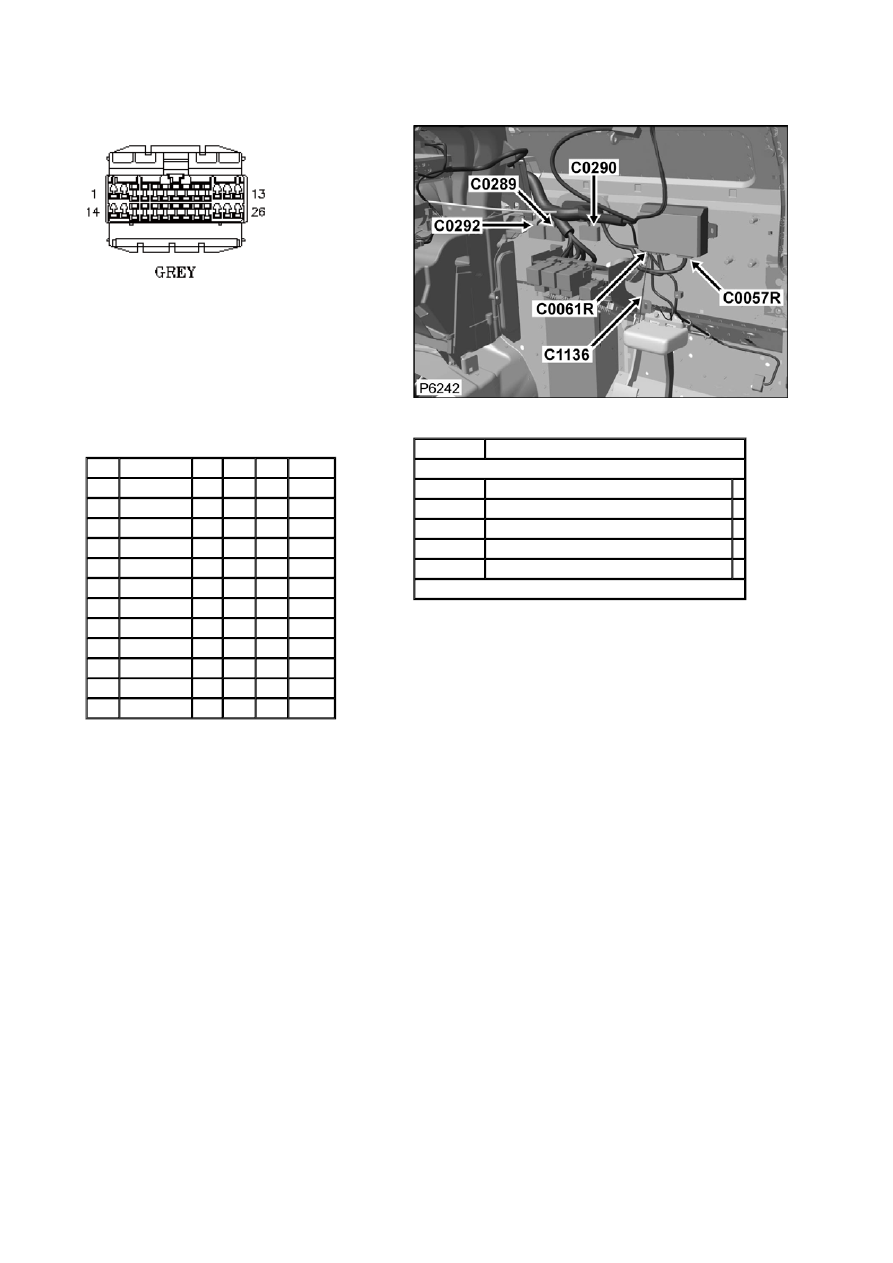

Connector: C0061R

Description: ECU-Alarm

Location: Behind RH side of dash





Part No.:

YPC110050



Colour: GREY

Cavities: 26WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D PW

22R

C0488

3

YPL10036

0.5D WB

22R

C0488

5

YPL10036

0.5D SW

22R

C2007

7

YPL10036

0.5D YK

767R C0460

9

YPL10036

0.5D OU

22R

C0007R

10

YPL10036

0.5D WG

768R C0285

14

AFU3752

0.5D LGS 254R C1040R

16

YPL10036

0.5D PU

22R

C2004

17

YPL10036

0.5D OLG 22R

C0040R

20

YPL10036

0.5D BN

22R

C0488

25

AFU3753

1.5D PN

768R C0574

26

AFU3752

0.5D OS

22R

C1136

Service Repair Kits




CSA

0.75- 1.50 CSA

Cavities: 1,14,25,26

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

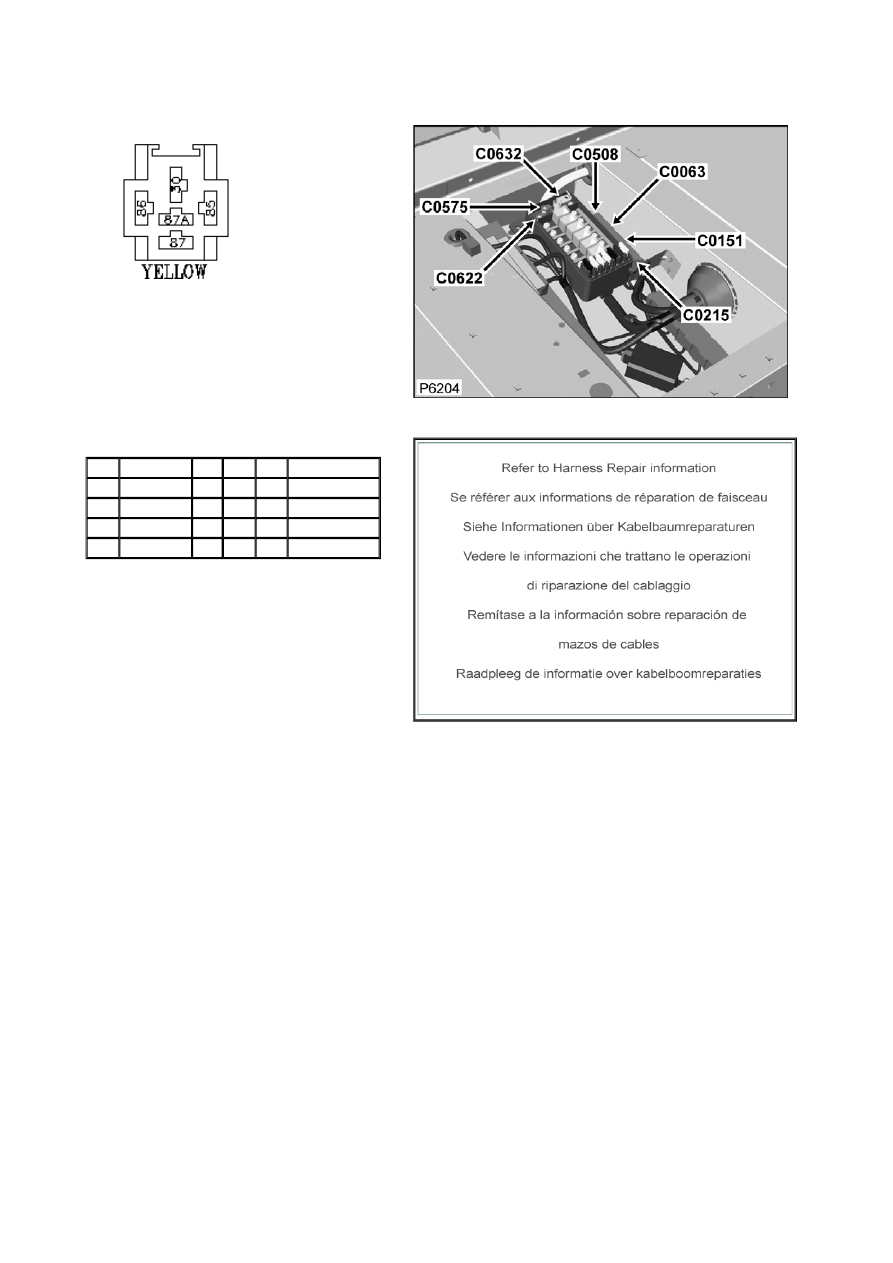

Connector: C0063

Description: Relay-main

Location: Beneath RH Front seat





Part No.:

AFU3271



Colour: YELLOW

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

30

AFU3120

1.5D NLG 499

S/JOINT SJ8

85

AFU3120

1.5D NLG 499

S/JOINT SJ8

86

AFU3119

0.5D UR

499

C0872

87

YPL10045

2.5D NO

499

S/JOINT SJ1 (M)

Service Repair Kits
