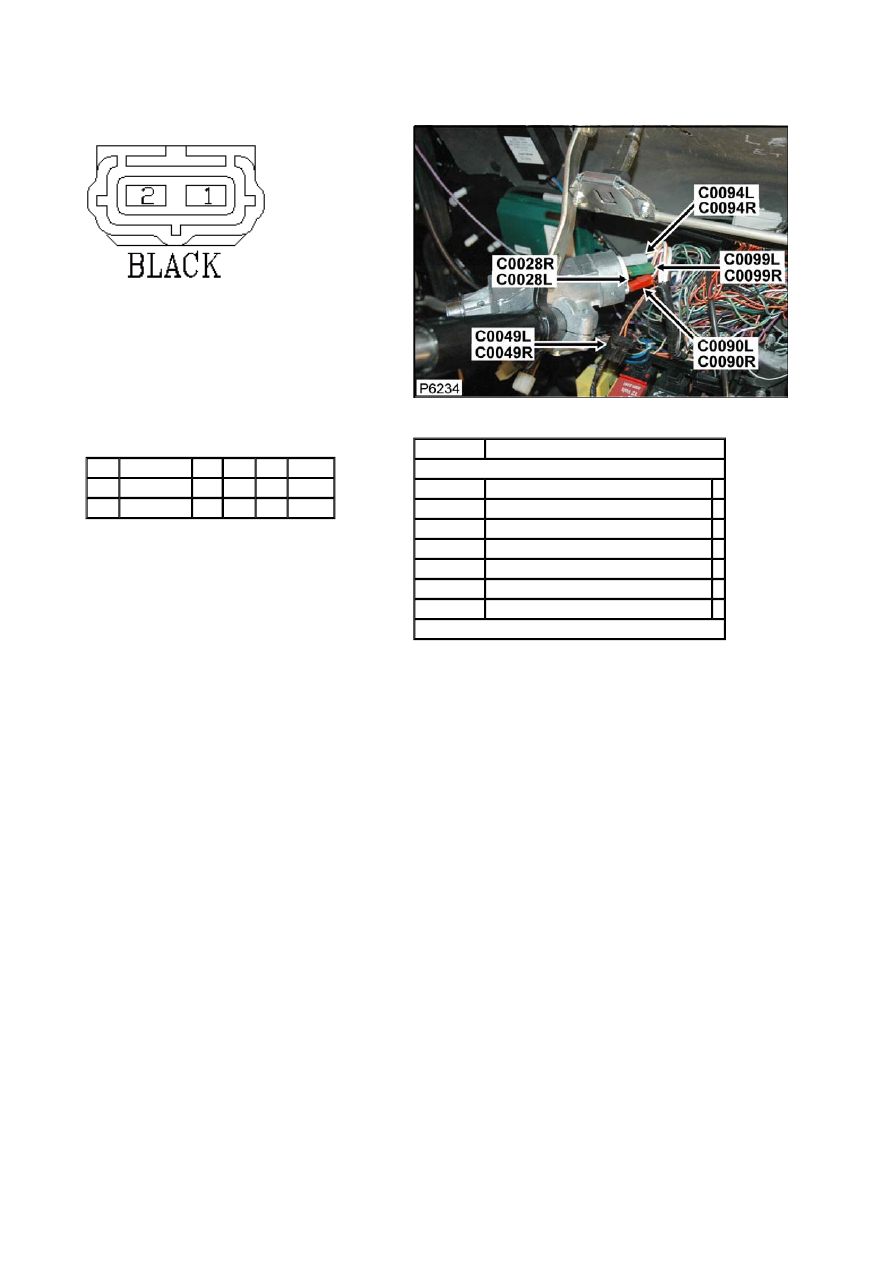

Connector: C0049L

Description: Transponder coil

Location: Behind steering column cowl - RH side





Part No.:

YPC10069



Colour: BLACK

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10062

0.5D OG

22L

C0057L

2

YPL10062

0.5D OP

22L

C0057L

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000330

SRK ITEM ECONOSEAL FAMILY 0.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001690



Connector: C0049R

Description: Transponder coil

Location: Behind steering column cowl - RH side





Part No.:

YPC10069



Colour: BLACK

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10062

0.5D OG

22R

C0057R

2

YPL10062

0.5D OP

22R

C0057R

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000330

SRK ITEM ECONOSEAL FAMILY 0.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001690



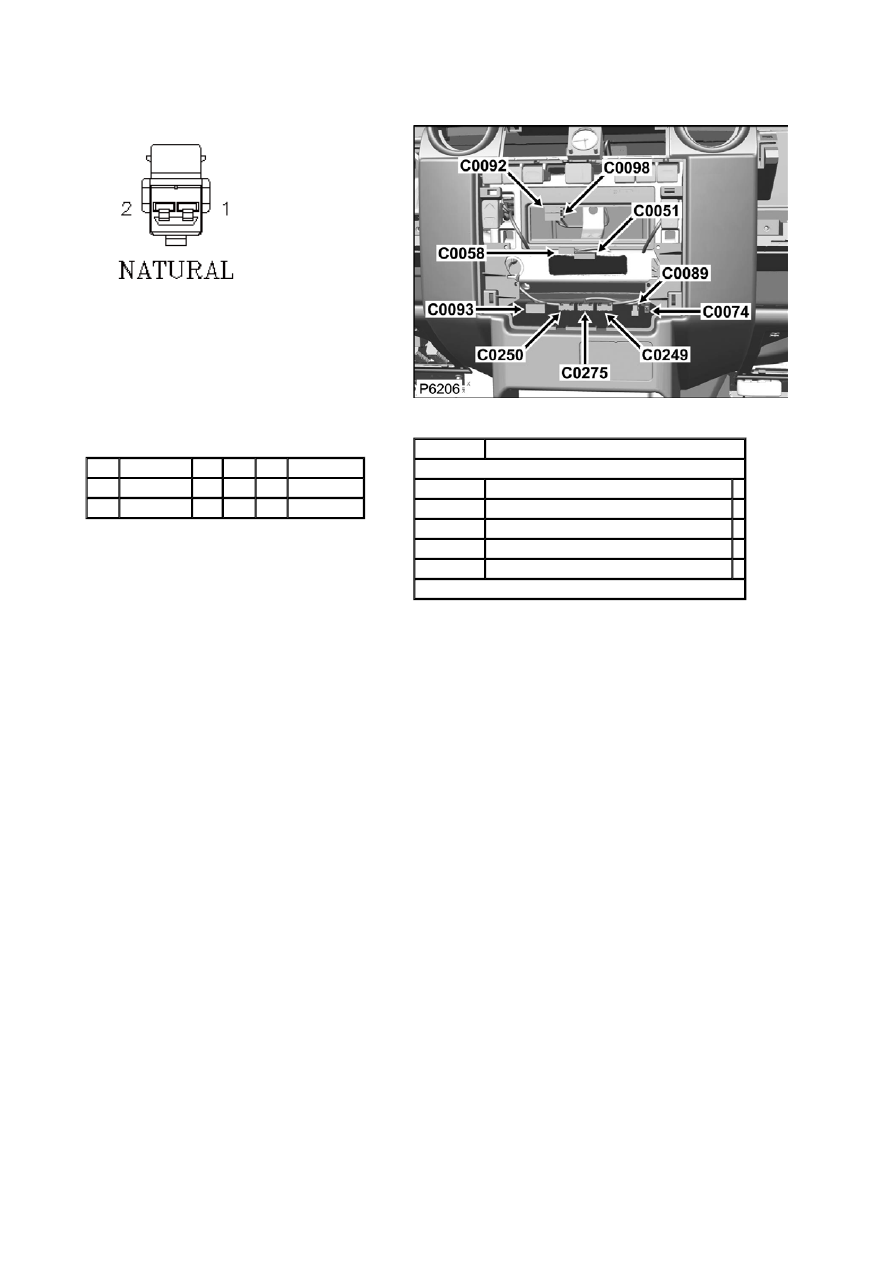

Connector: C0051

Description: Switch-Blower motor

Location: Instrument panel-centre





Part No.:

YPC802860



Colour: NATURAL

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D B

499

S/JOINT SJ13

2

AFU3752

0.5D RO

499

C0098

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,2

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

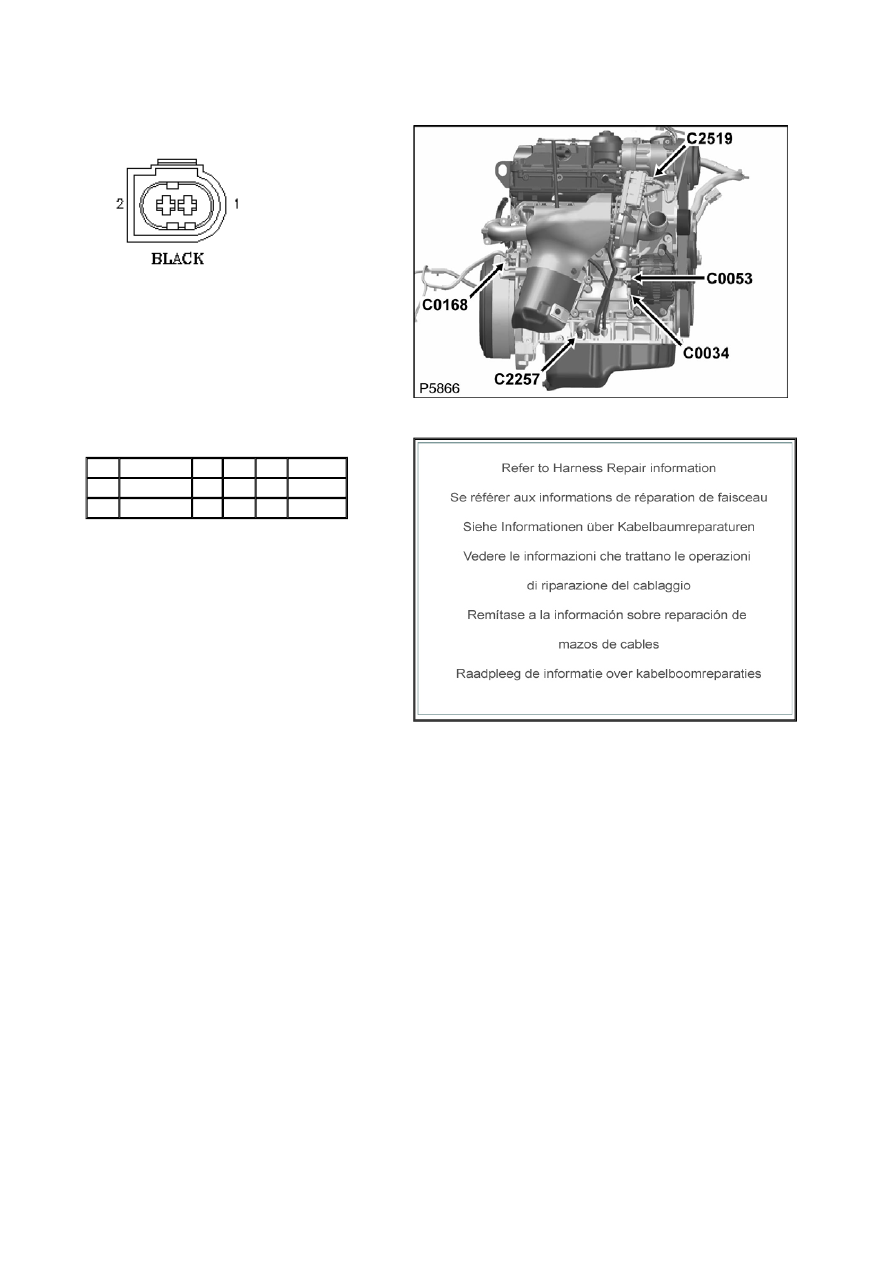

Connector: C0053

Description: Generator

Location: RH side of engine





Part No.:

YPC911170



Colour: BLACK

Cavities: 2WY

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10099

0.75 G

254

S/JOINT 1

2

YPL10099

0.5

PW

254

C2518

Service Repair Kits
