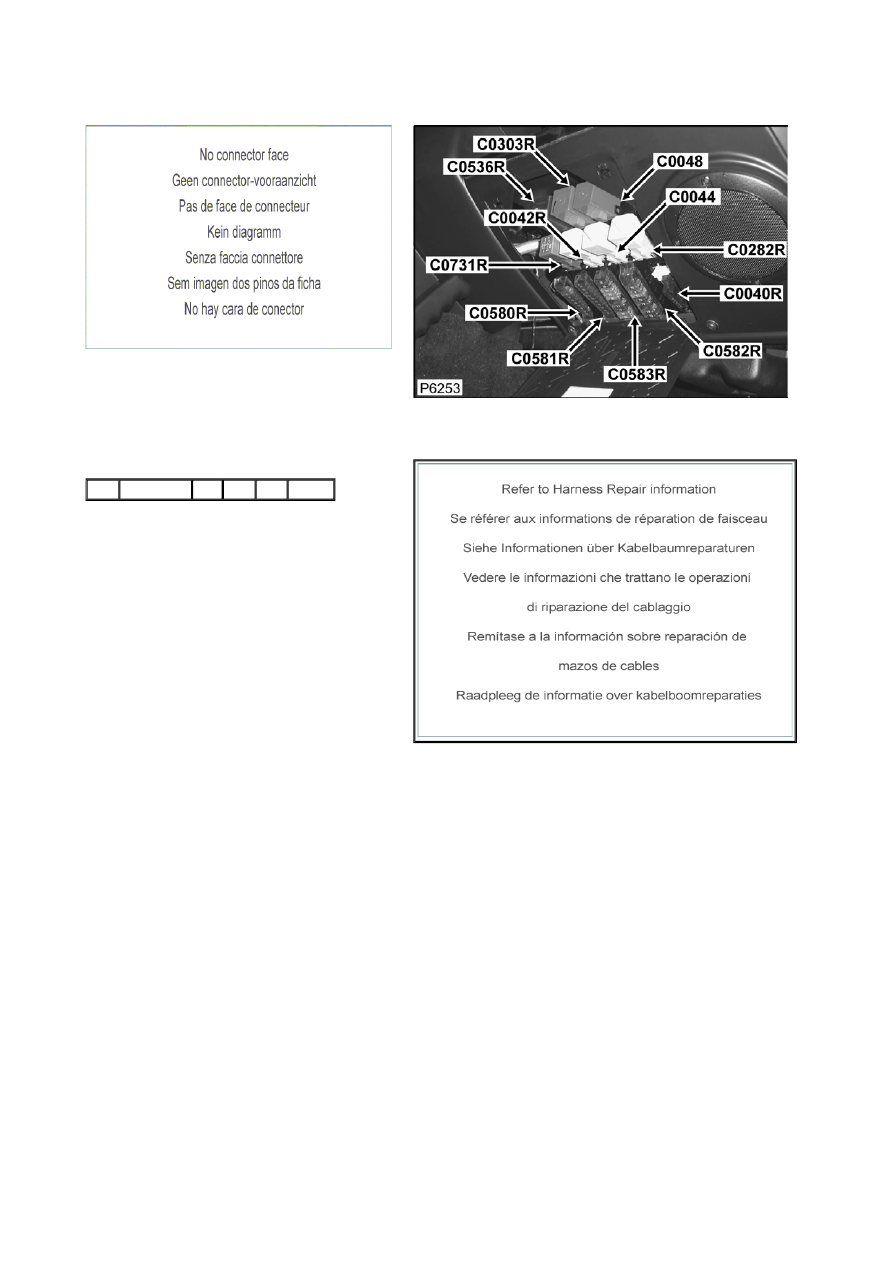

Connector: C0042R

Description: Relay-Window-lift

Location: Underside of steering column





Part No.:

Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

Service Repair Kits

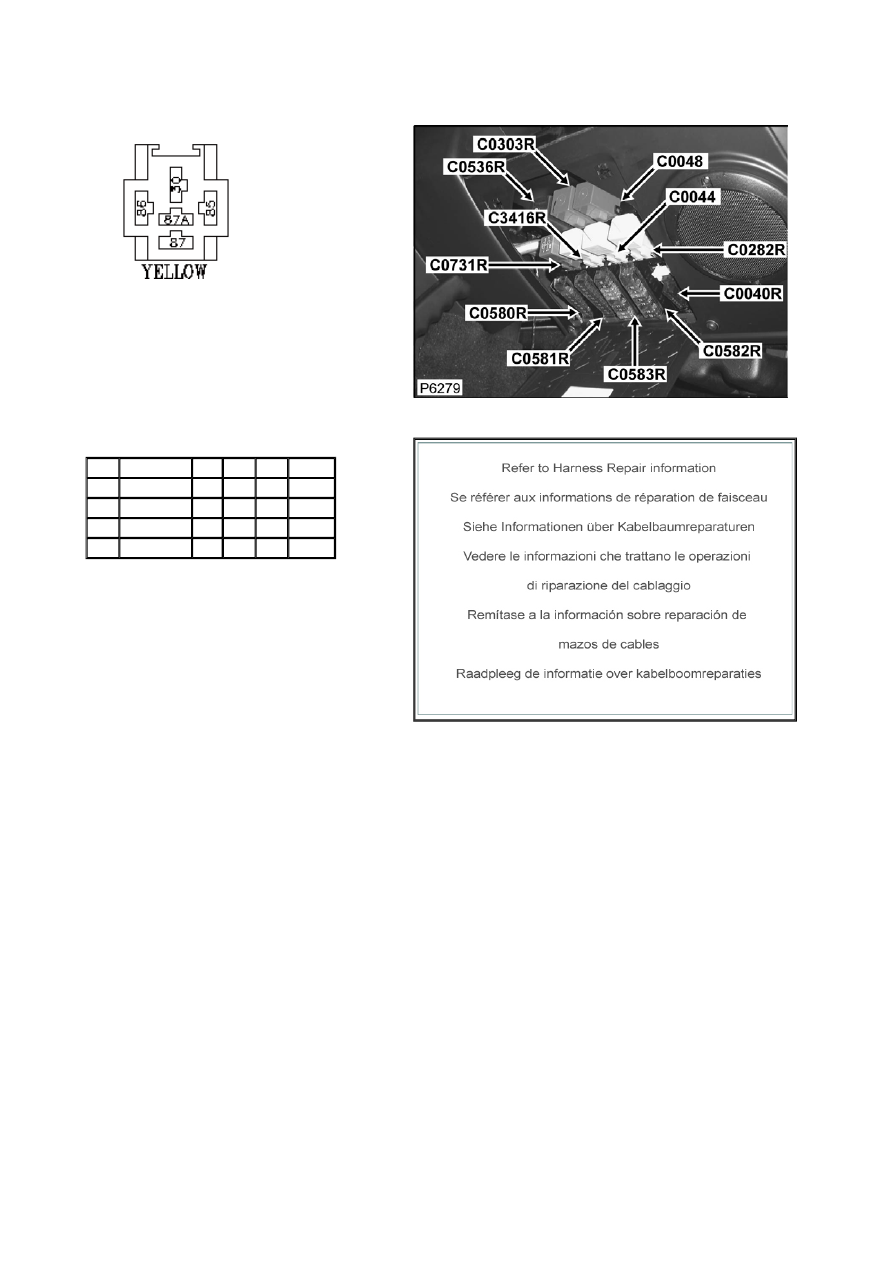

Connector: C0044

Description: Relay-Heated-rear screen

Location: Underside of steering column





Part No.:

AFU3271



Colour: YELLOW

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

30

AFU3120

1.5D WB

200R C0376

85

AFU3120

1.0D B

200R C0550

86

AFU3119

0.5D WB

200R C0285

87

AFU3120

1.5D NO

200R C0583R

Service Repair Kits

Connector: C0044L

Description: Relay-Heated-rear screen

Location: Underside of steering column





Part No.:

AFU3271



Colour: YELLOW

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

30

AFU3120

1.5D WB

139L C0376

85

AFU3120

1.0D B

139L C0550

86

AFU3119

0.5D WB

139L C0285

87

AFU3120

1.5D NO

139L C0583L

Service Repair Kits

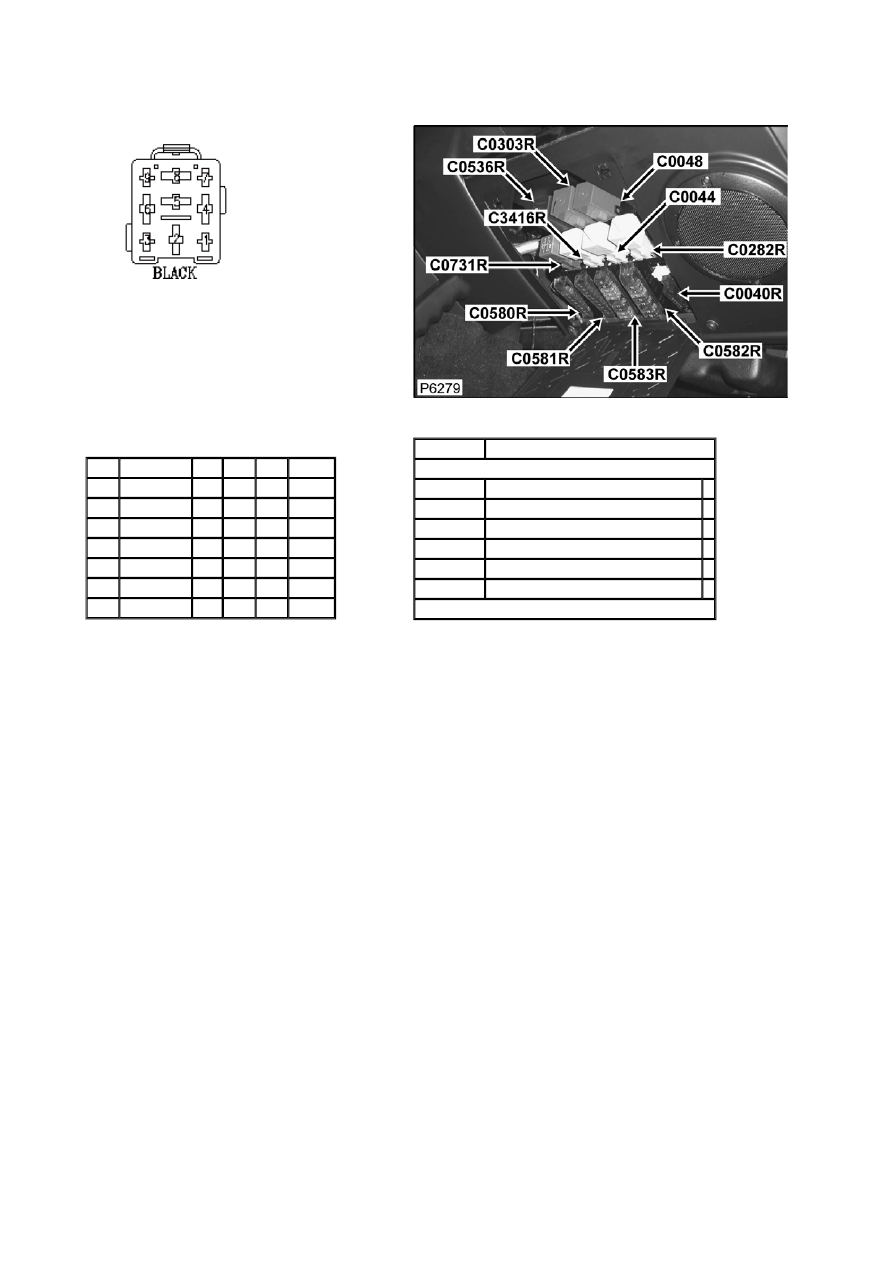

Connector: C0048

Description: Relay-Dim-dip

Location: Underside of steering column





Part No.:

YPP10001



Colour: BLACK

Cavities: 9WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU8153

0.5D WG

765R CTAP

2

AFU3173

1.5D UR

765R C0581R

4

AFU3173

1.5D NG

765R C1266

5

AFU3173

2.0D U

765R CTAP

6

AFU3228

1.0D B

200R C0289

7

ADU8153

0.5D RO

765R C0286

8

AFU3173

1.5D UR

765R C1042

Service Repair Kits




CSA

0.50- 1.00 CSA

Cavities: 6

YMI000180

SRK ITEM 250 LUCAR FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001530
