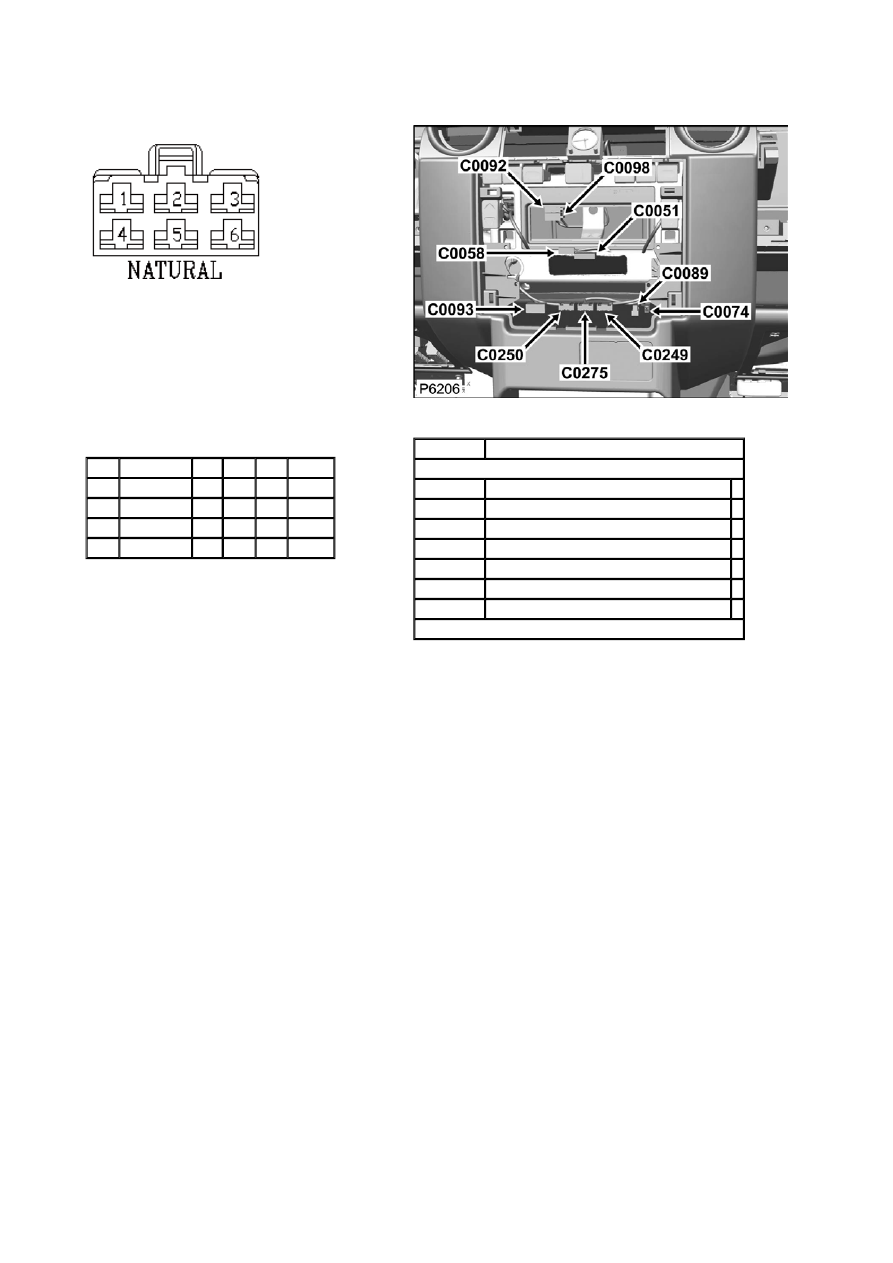

Connector: C0093

Description: Switch-Headlamp-levelling

Location: Instrument panel-centre





Part No.:

YPC10004



Colour: NATURAL

Cavities: 6WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

2

AFU3567

1.0D UY

107

C1264

3

AFU3726

0.5D B

107

C0289

4

AFU3726

0.5D RO

107

C0286

5

AFU3726

0.5D RO

107

C0286

Service Repair Kits




CSA

0.30- 0.50 CSA

Cavities: 2,3-5

VDK500010 SRK ITEM GENERAL

1

YMI000410

SRK ITEM ETN250 FAMILY 1.5CSA SEALED 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001770

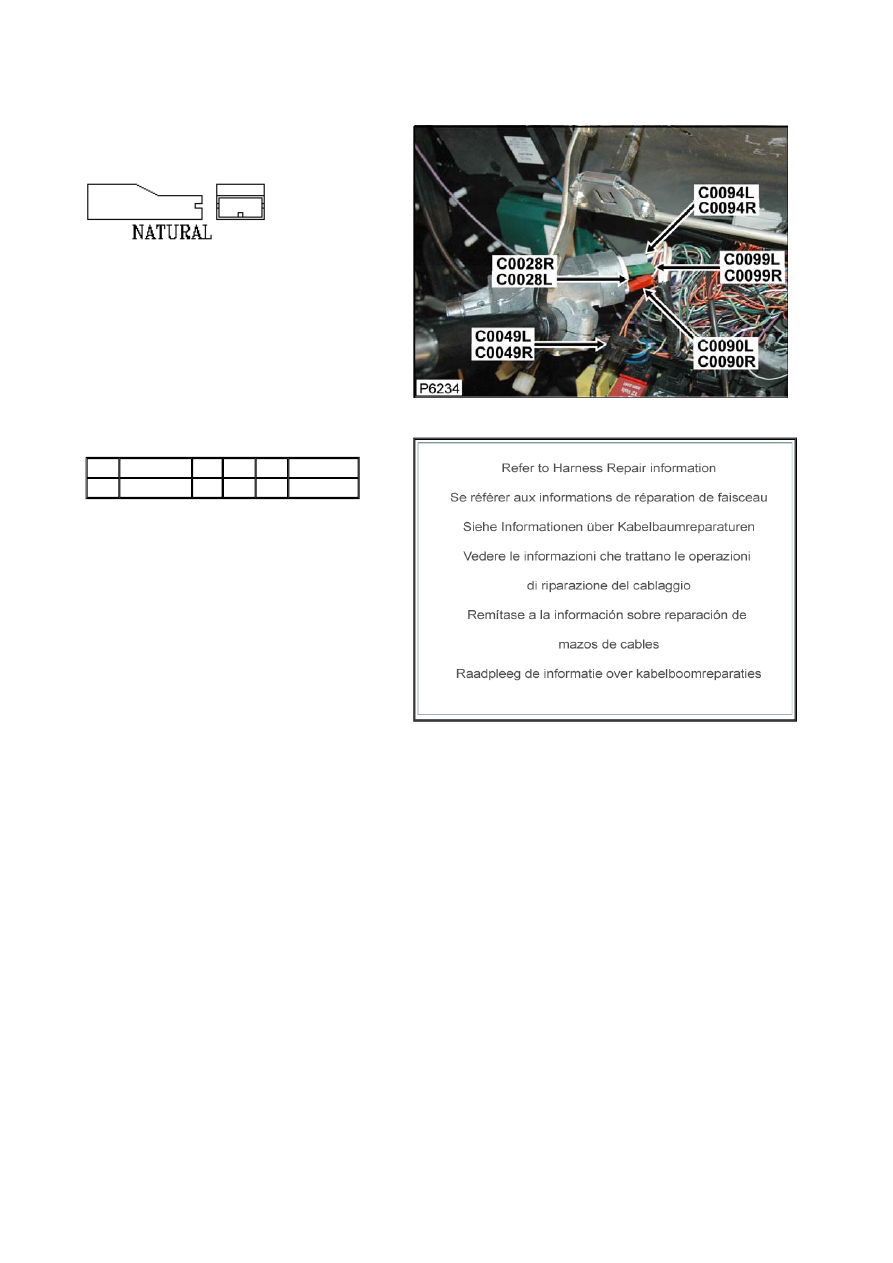

Connector: C0094L

Description: Switch-Ignition

Location: Behind steering column cowl - RH side





Part No.:

ADU8339



Colour: NATURAL

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D W

139L S/JOINT SJ3

Service Repair Kits

Connector: C0094R

Description: Switch-Ignition

Location: Behind steering column cowl - RH side





Part No.:

ADU8339



Colour: NATURAL

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D W

200R S/JOINT SJ4

Service Repair Kits

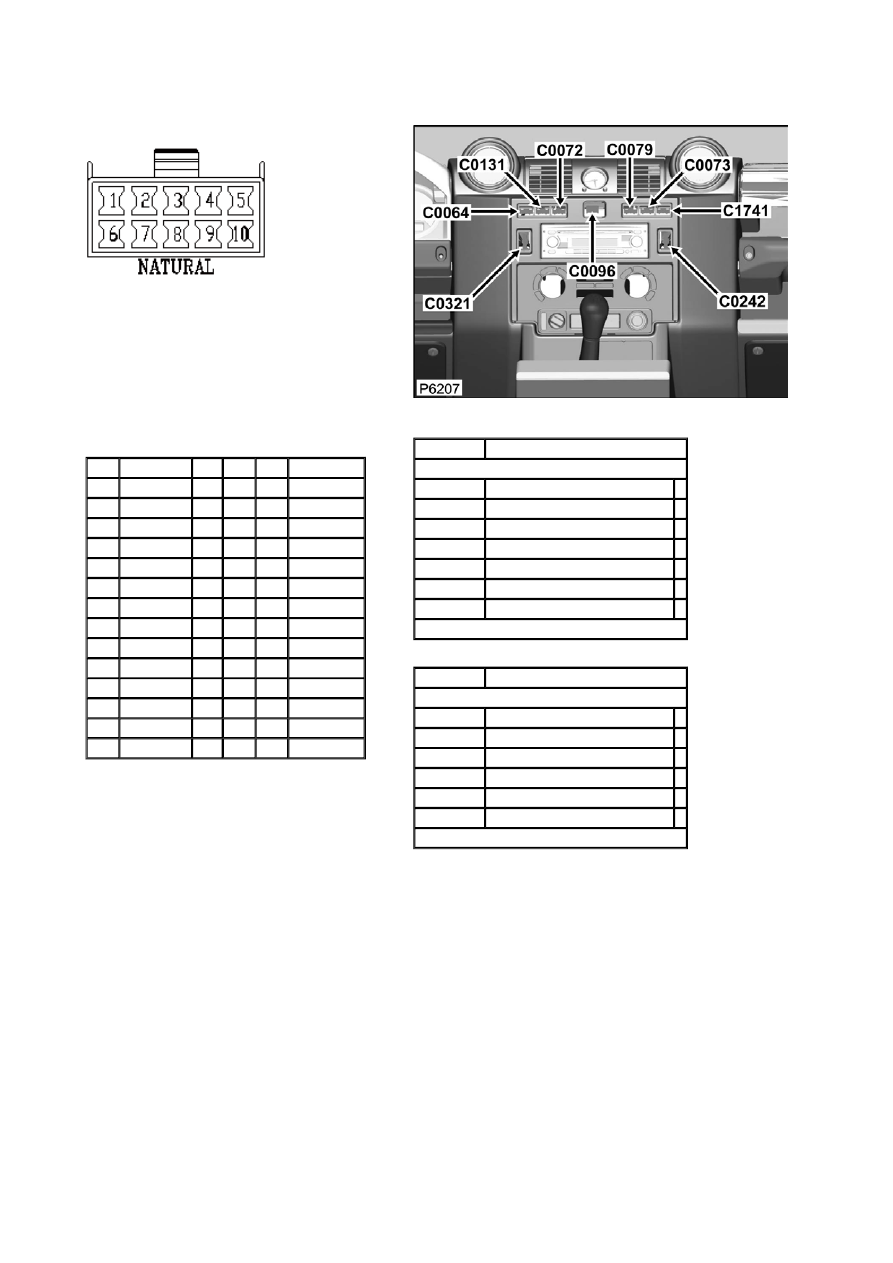

Connector: C0096

Description: Switch-Hazard-warning

Location: Instrument panel-centre





Part No.:

AFU3731



Colour: NATURAL

Cavities: 10WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3560

1.0D WG

139L C0581L

1

AFU3560

1.0D WG

200R C0581R

2

AFU3560

1.0D PN

139L C0583L

2

AFU3560

1.0D PN

200R C0583R

3

YPL10002

1.5D LG

139L C0536L

3

YPL10002

1.5D LG

200R C0536R

4

AFU3572

0.5D RO

499

C0073

5

AFU3572

0.5D B

499

S/JOINT SJ13

6

YPL10002

1.5D LGN 200R C1042

6

YPL10002

1.5D LGN 139L CTAP

7

AFU3560

1.0D GR

499

C0287

8

AFU3572

0.5D BR

200R C1040R

8

AFU3572

0.5D BR

139L C1040L

9

AFU3560

1.0D GW

499

C0287

Service Repair Kits







CSA

1.50- 2.00 CSA

Cavities: 3,6

VDK500010 SRK ITEM GENERAL

1

YMI000310

SRK ITEM DS090 FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001670



CSA

0.20- 0.50 CSA

Cavities: 1,2,4,5,7-9

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640
