Defender Electric Diagrams. Manual - part 178

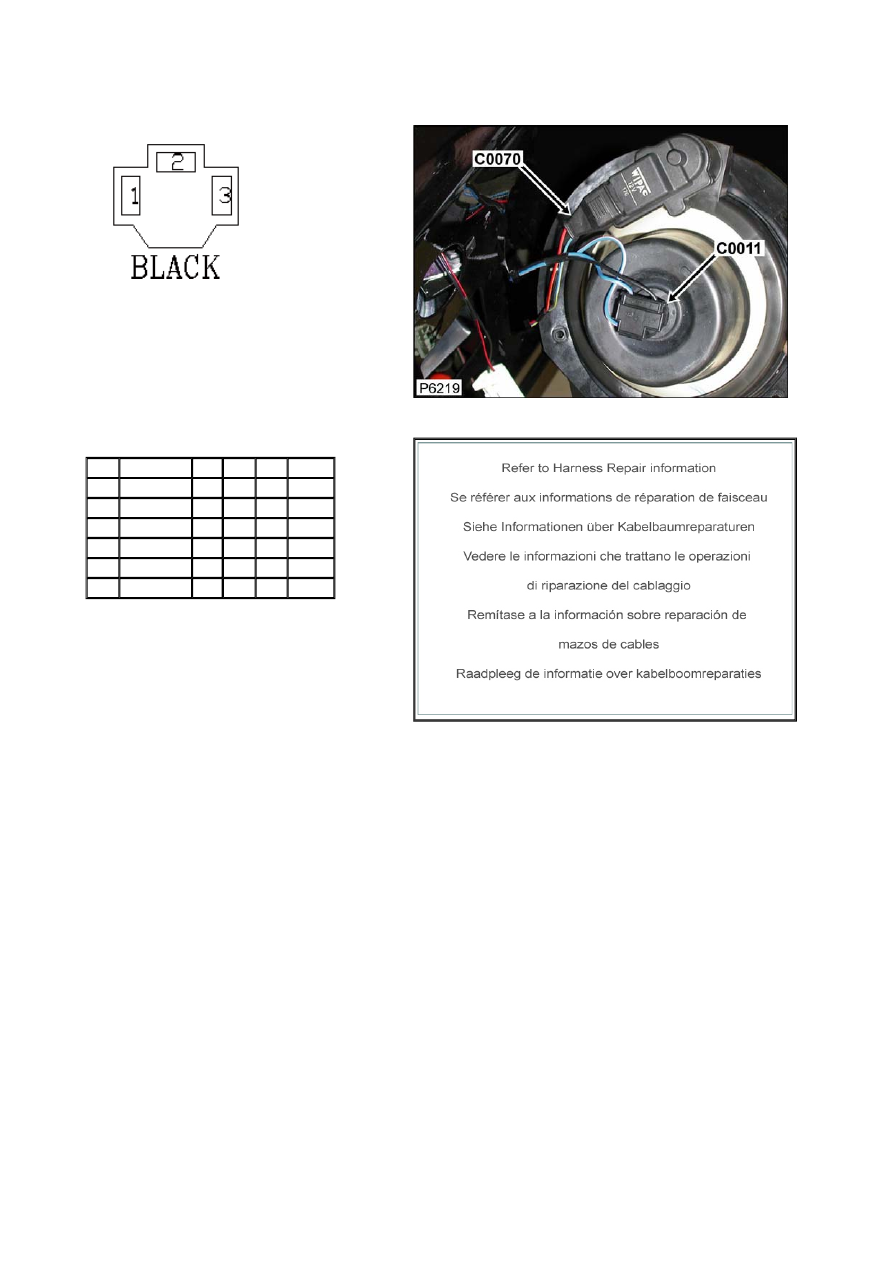

Connector: C0011

Description: Headlamp-RH

Location: Behind RH headlamp





Part No.:

AFU3113



Colour: BLACK

Cavities: 3WY

Harness:

WING RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3344

1.5D UO

ALL C1267

2

AFU3344

1.5D UB

ALL C1267

3

AFU3344

1.5D B

1

C1267

3

AFU3344

1.5D B

2

C1267

3

AFU3344

1.5D B

3

C1267

3

AFU3344

1.5D B

5

C1267

Service Repair Kits

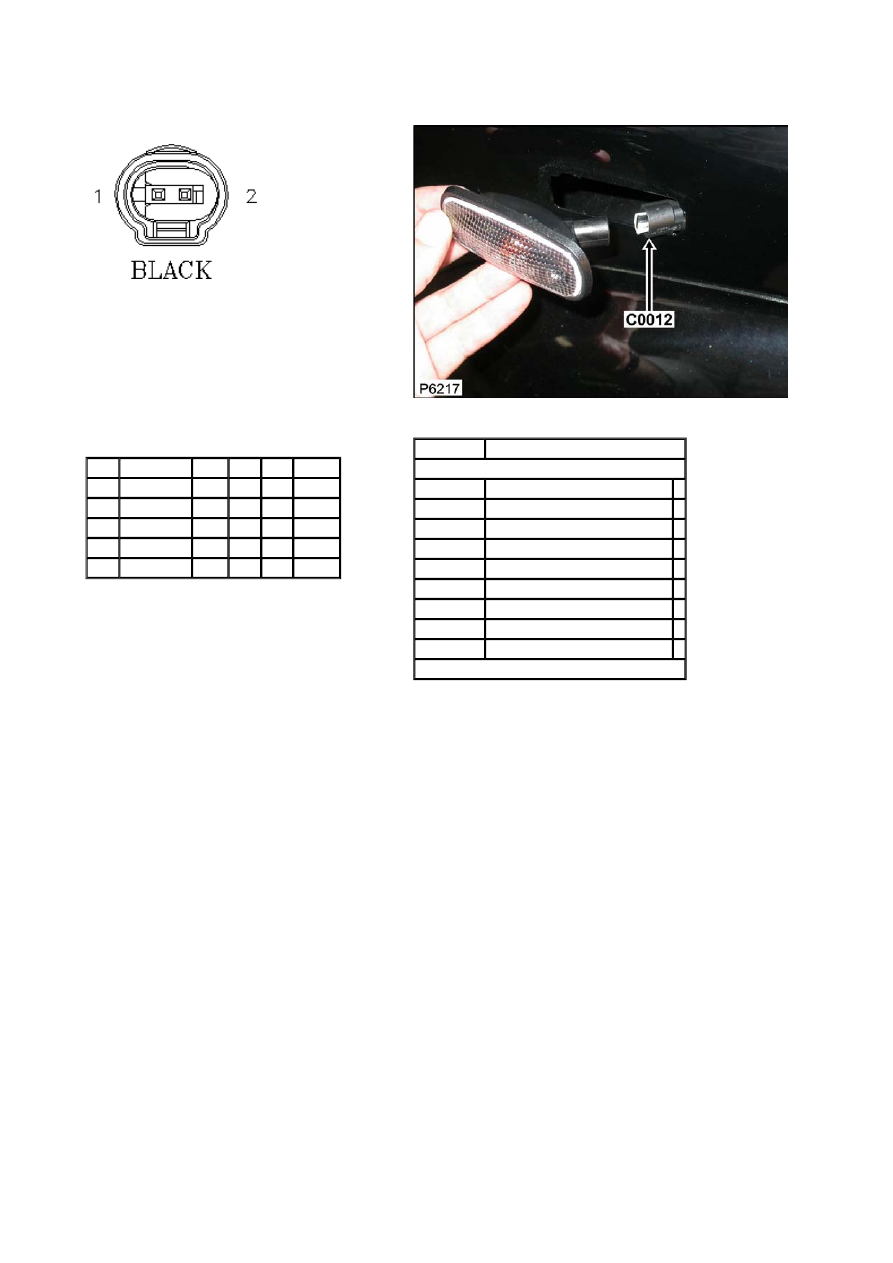

Connector: C0012

Description: Lamp-Side repeater-Front-RH

Location: On the side of the front fender





Part No.:

YPC116820



Colour:

Cavities:

Harness:

WING RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL101510

0.75D GW

ALL CTAP

2

YPL101510

0.75D B

1

C0004

2

YPL101510

0.75D B

2

C0004

2

YPL101500

0.5D

B

3

CTAP

2

YPL101510

0.75D B

5

C0004

Service Repair Kits




CSA

0.75- 0.75 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

VDK500070 SRK ITEM MQ EXTRACT TOOL

1

VDK500080 SRK ITEM MPQ EXTRACT TOOL 1

YMI000950

SRK ITEM MQS FAMILY 0.75CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500150



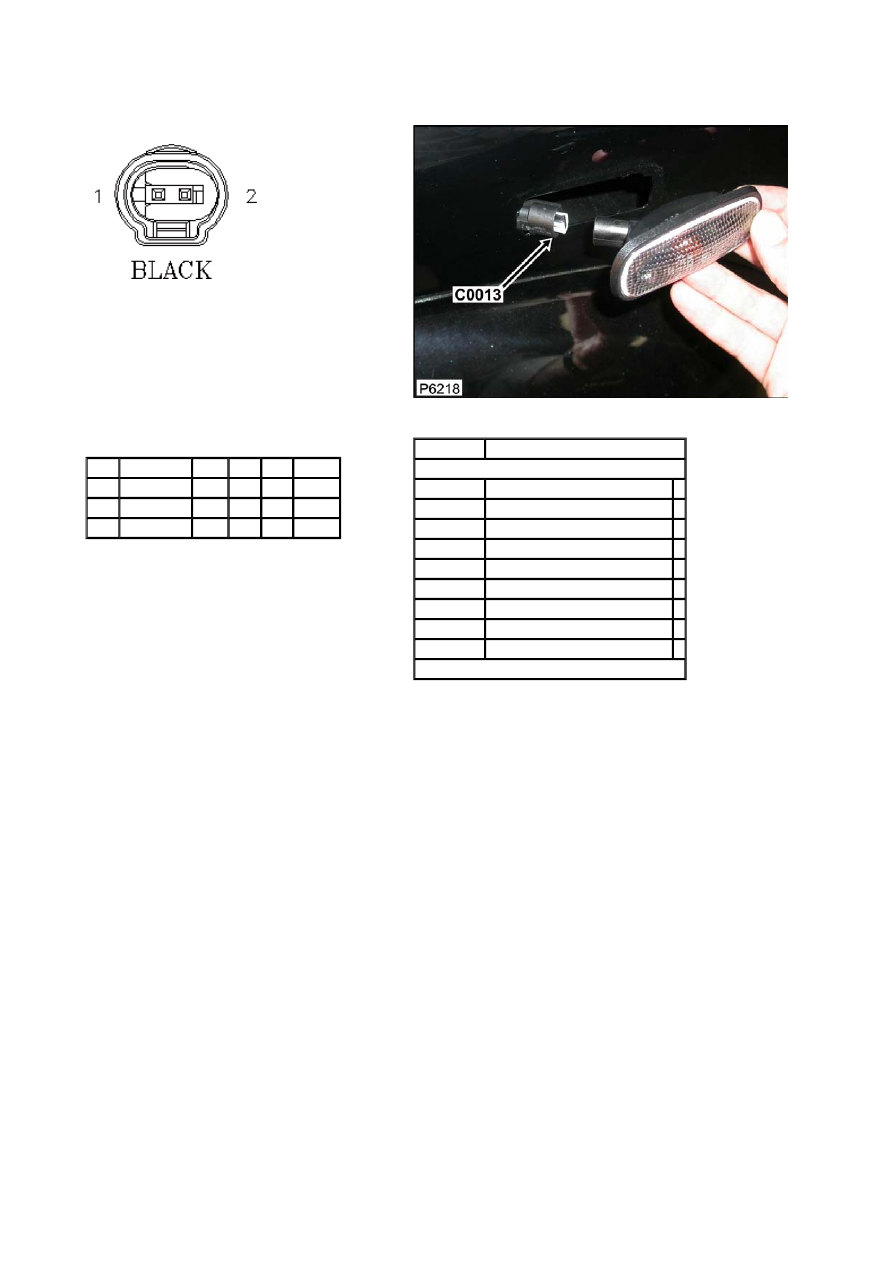

Connector: C0013

Description: Lamp-Side repeater-Front-LH

Location: On the side of the front fender





Part No.:

YPC116820



Colour:

Cavities:

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL101510

0.75D GR

ALL CTAP

2

YPL101510

0.75D B

2

C0003

2

YPL101510

0.75D B

3

C1873

Service Repair Kits




CSA

0.75- 0.75 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

VDK500070 SRK ITEM MQ EXTRACT TOOL

1

VDK500080 SRK ITEM MPQ EXTRACT TOOL 1

YMI000950

SRK ITEM MQS FAMILY 0.75CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB500150



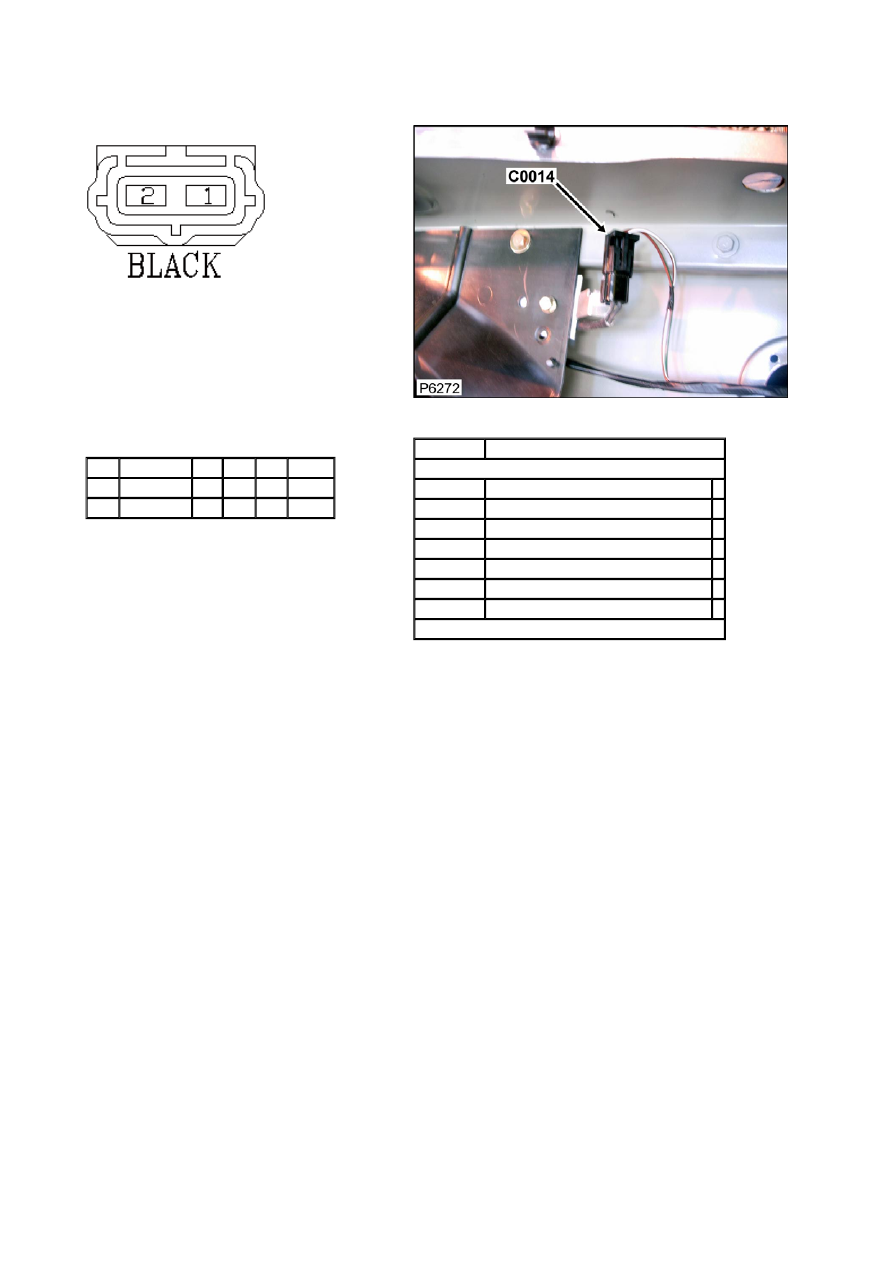

Connector: C0014

Description: Resistor-Dim dip

Location: Under hood, RH inner fender





Part No.:

YPC10070



Colour: BLACK

Cavities: 2WY

Harness:

WING RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D NW

6

C1267

2

AFU3802

1.5D NG

6

C1267

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680
