Connector: C0007L

Description: Switch-Bonnet

Location: Rear LH side of engine compartment





Part No.:

YPC10070



Colour: BLACK

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10062

0.5D B

22L

S/JOINT SJ13

2

YPL10062

0.5D OU

22L

C0061L

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000330

SRK ITEM ECONOSEAL FAMILY 0.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001690



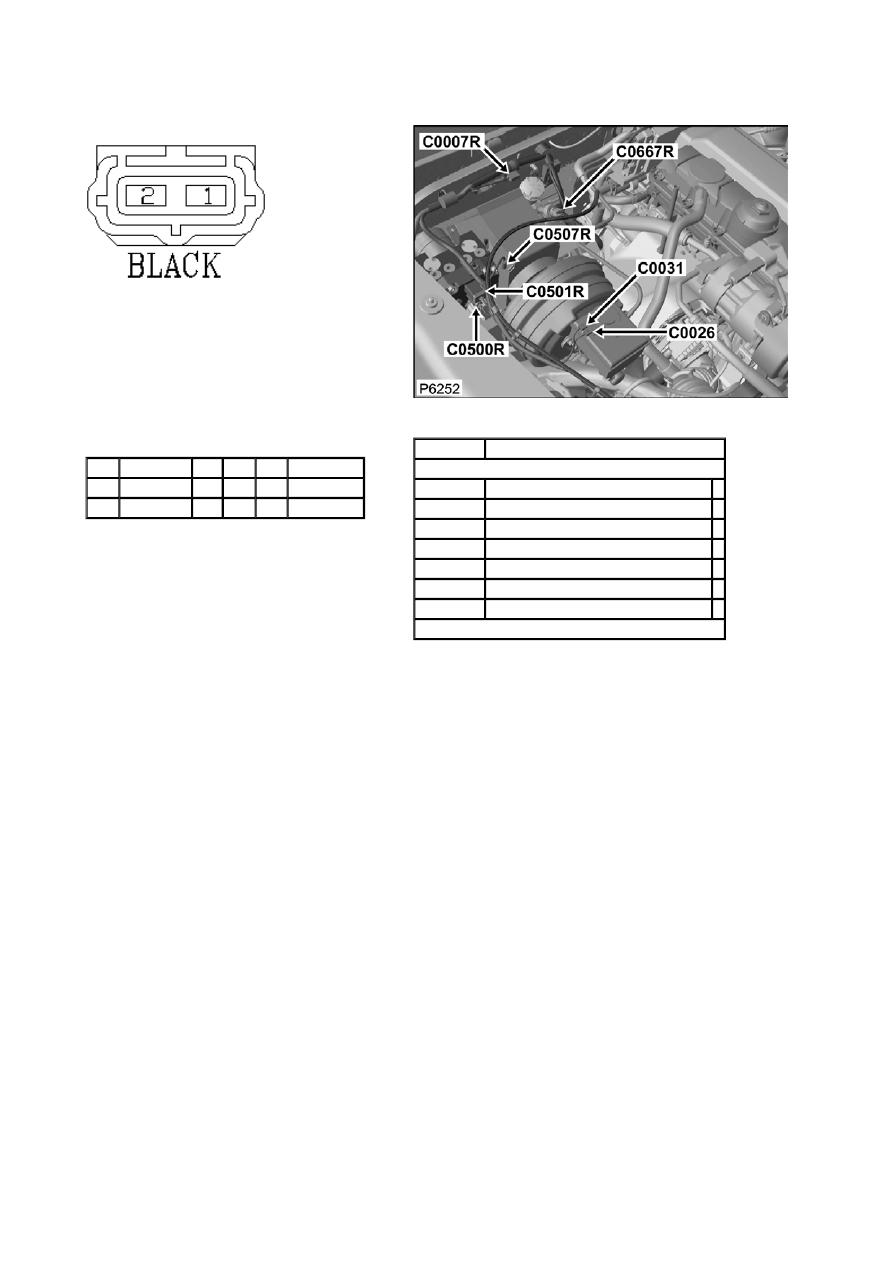

Connector: C0007R

Description: Switch-Bonnet

Location: Rear RH side of engine compartment





Part No.:

YPC10070



Colour: BLACK

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10062

0.5D B

22R

S/JOINT SJ13

2

YPL10062

0.5D OU

22R

C0061R

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000330

SRK ITEM ECONOSEAL FAMILY 0.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001690



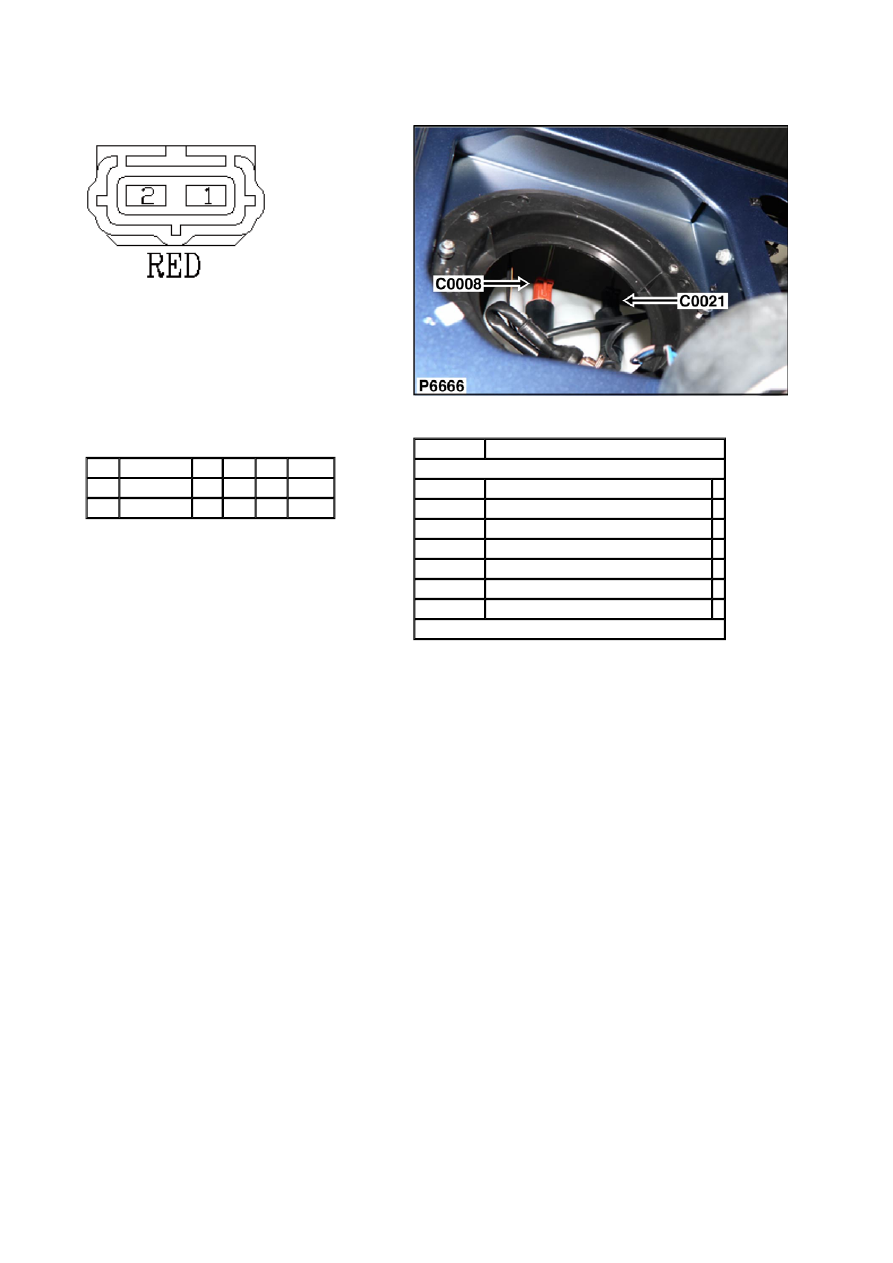

Connector: C0008

Description: Pump-Washer-Windscreen

Location: Behind LH headlamp





Part No.:

YPC10131



Colour: RED

Cavities: 2WY

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10062

0.5D B

ALL CTAP

2

YPL10062

0.5D LGB ALL C1265

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000330

SRK ITEM ECONOSEAL FAMILY 0.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001690



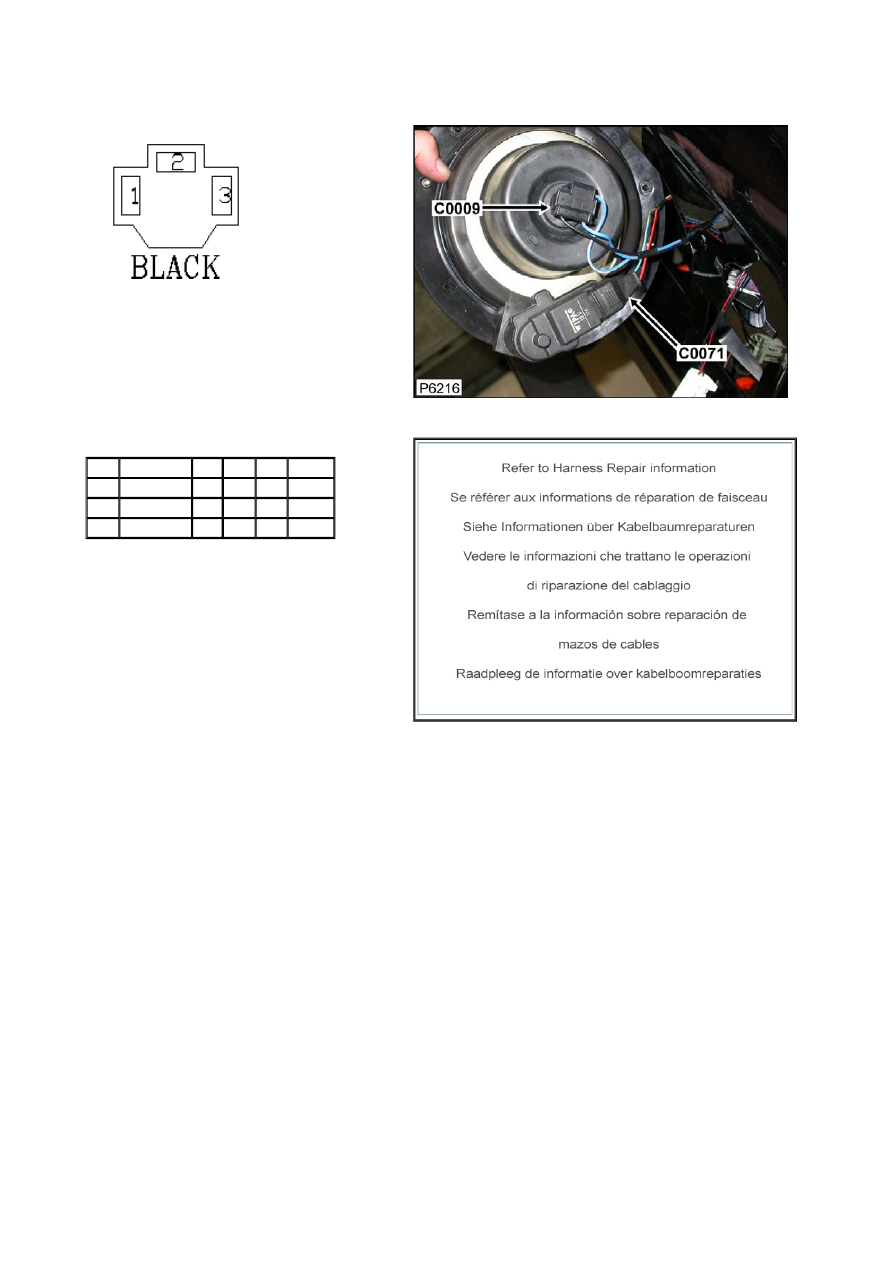

Connector: C0009

Description: Headlamp-LH

Location: Behind LH headlamp





Part No.:

AFU3113



Colour: BLACK

Cavities: 3WY

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3344

1.5D US

ALL C1265

2

AFU3344

1.5D UK

ALL C1265

3

AFU3344

1.5D B

ALL C1265

Service Repair Kits
