C0011

CONNECTOR

DEFENDER 1999 MY

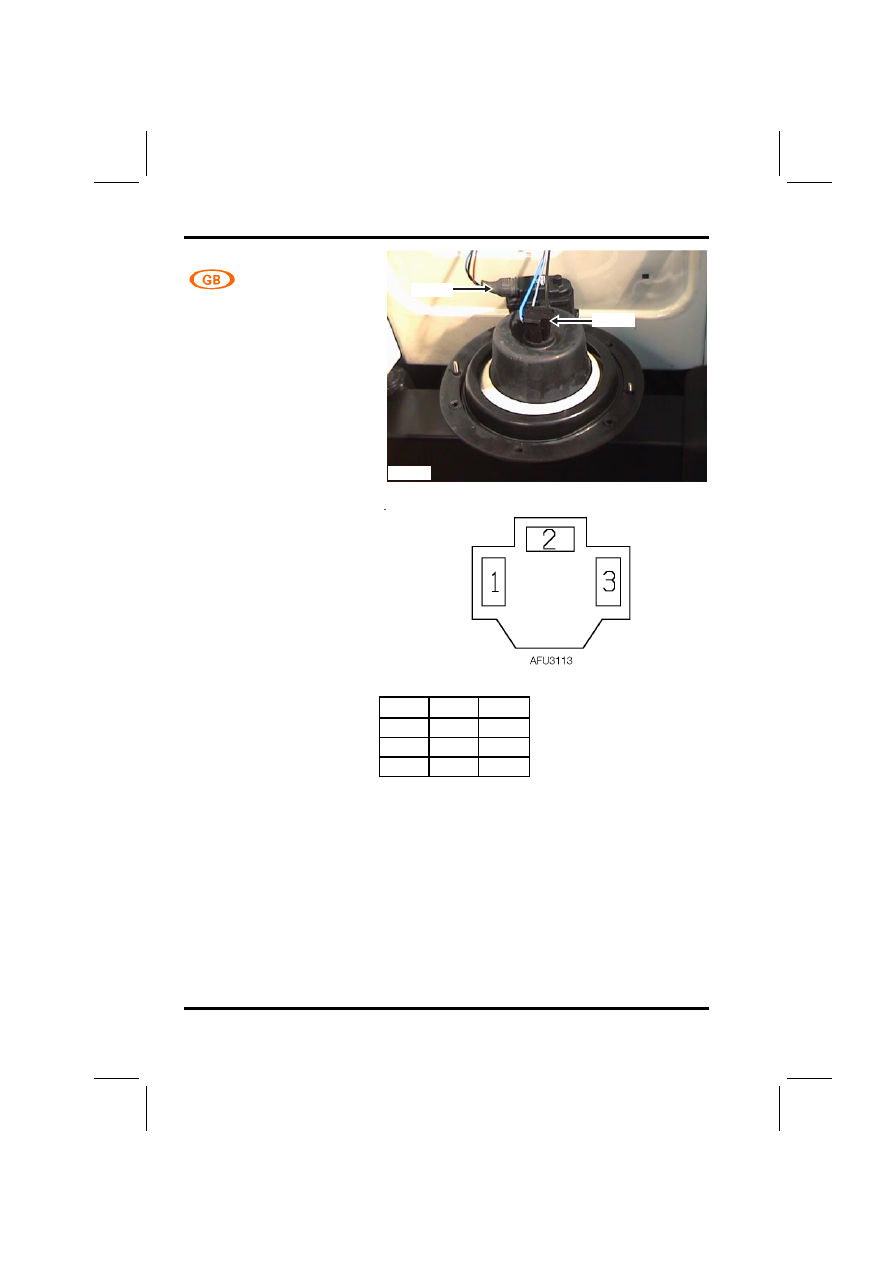

Headlamp - RH

Female
BLACK

Behind RH headlamp

P5576

C0011

C0070

Cav

Col

CCT

1

UO

ALL

2

UB

ALL

3

B

ALL

CONNECTOR

C0012

DEFENDER 1999 MY

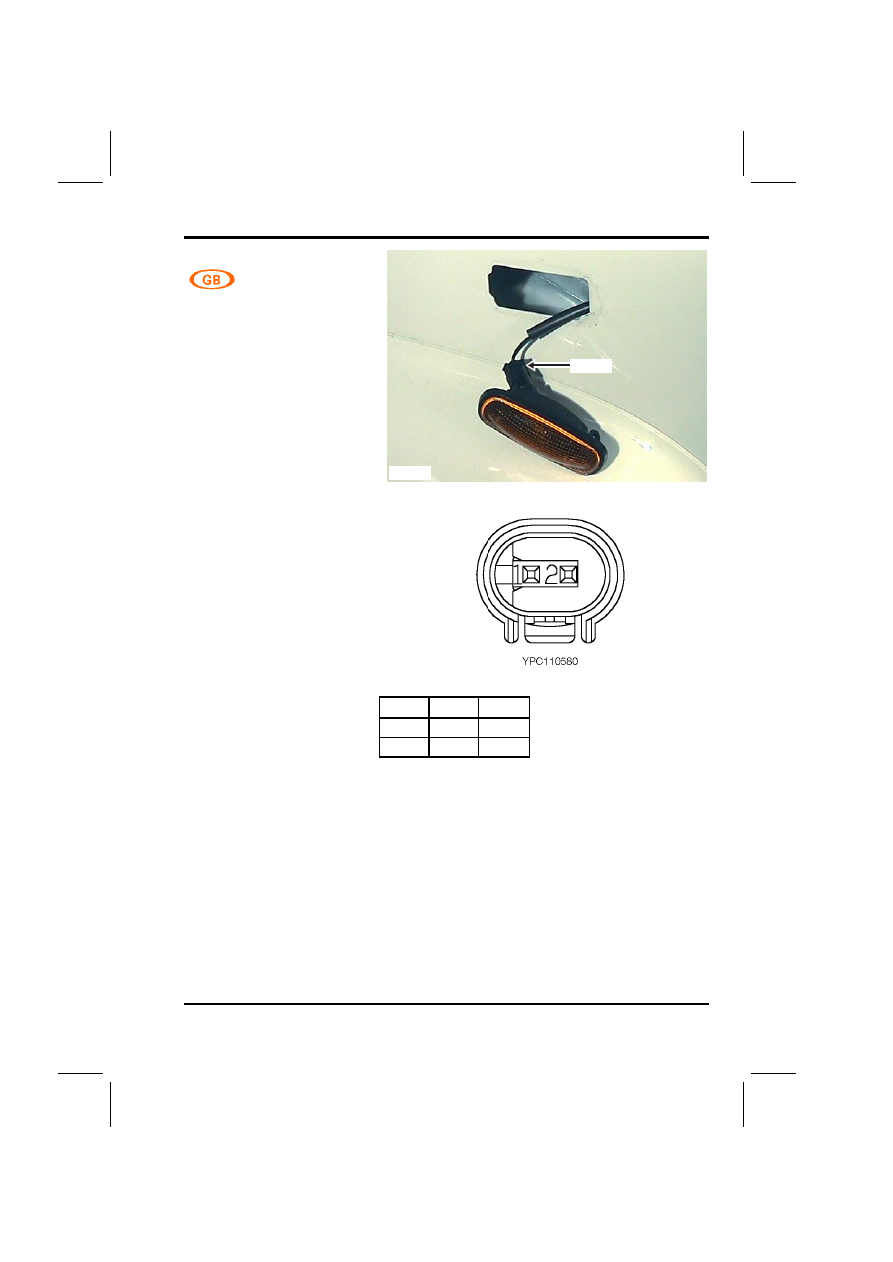

Lamp - Side repeater - Front
- RH

Female
GREY

Behind RH side repeater
lamp

P5580

C0012

Cav

Col

CCT

1

GW

ALL

2

B

ALL

C0013

CONNECTOR

DEFENDER 1999 MY

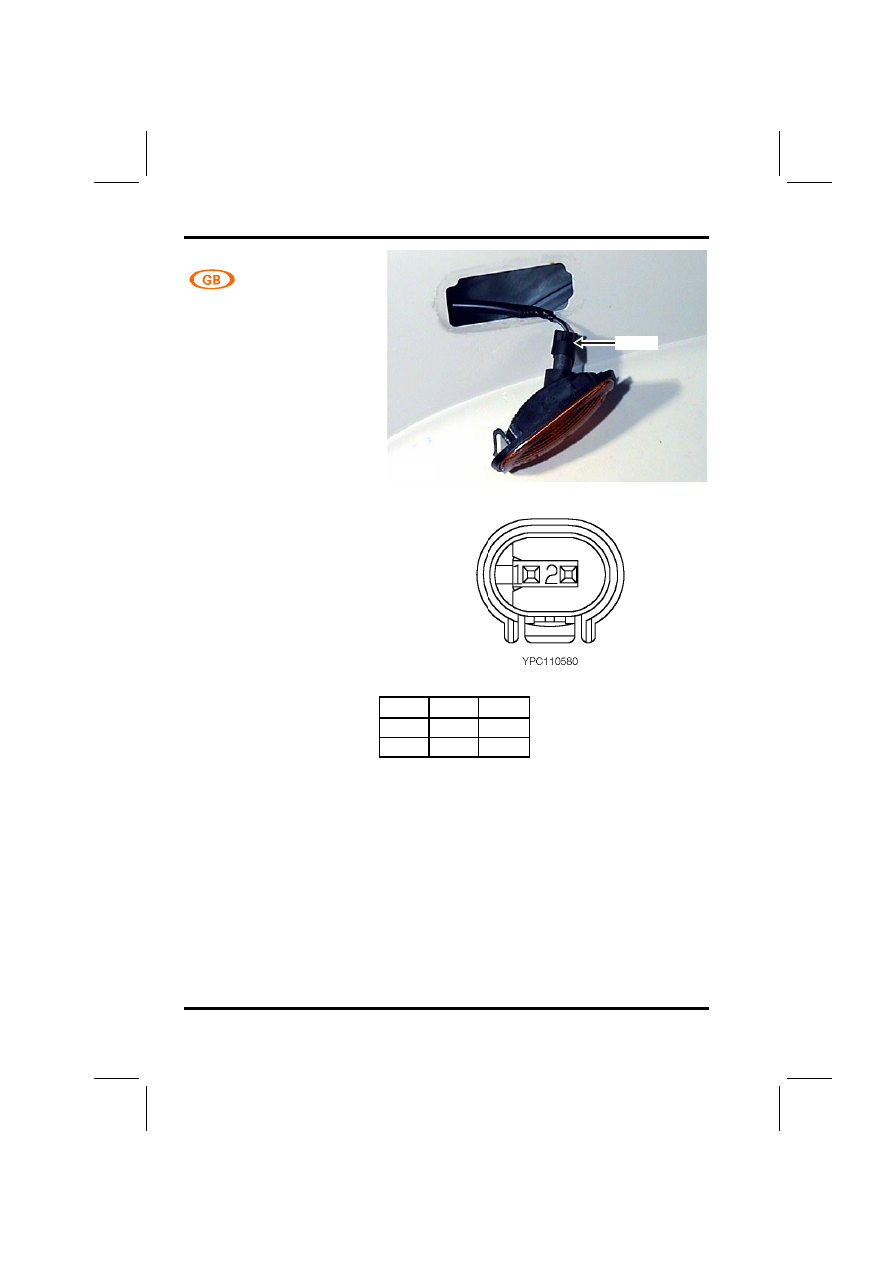

Lamp - Side repeater - Front
- LH

Female
GREY

Behind LH side repeater
lamp

P5579

C0013

Cav

Col

CCT

1

GR

ALL

2

B

ALL

CONNECTOR

C0019

DEFENDER 1999 MY

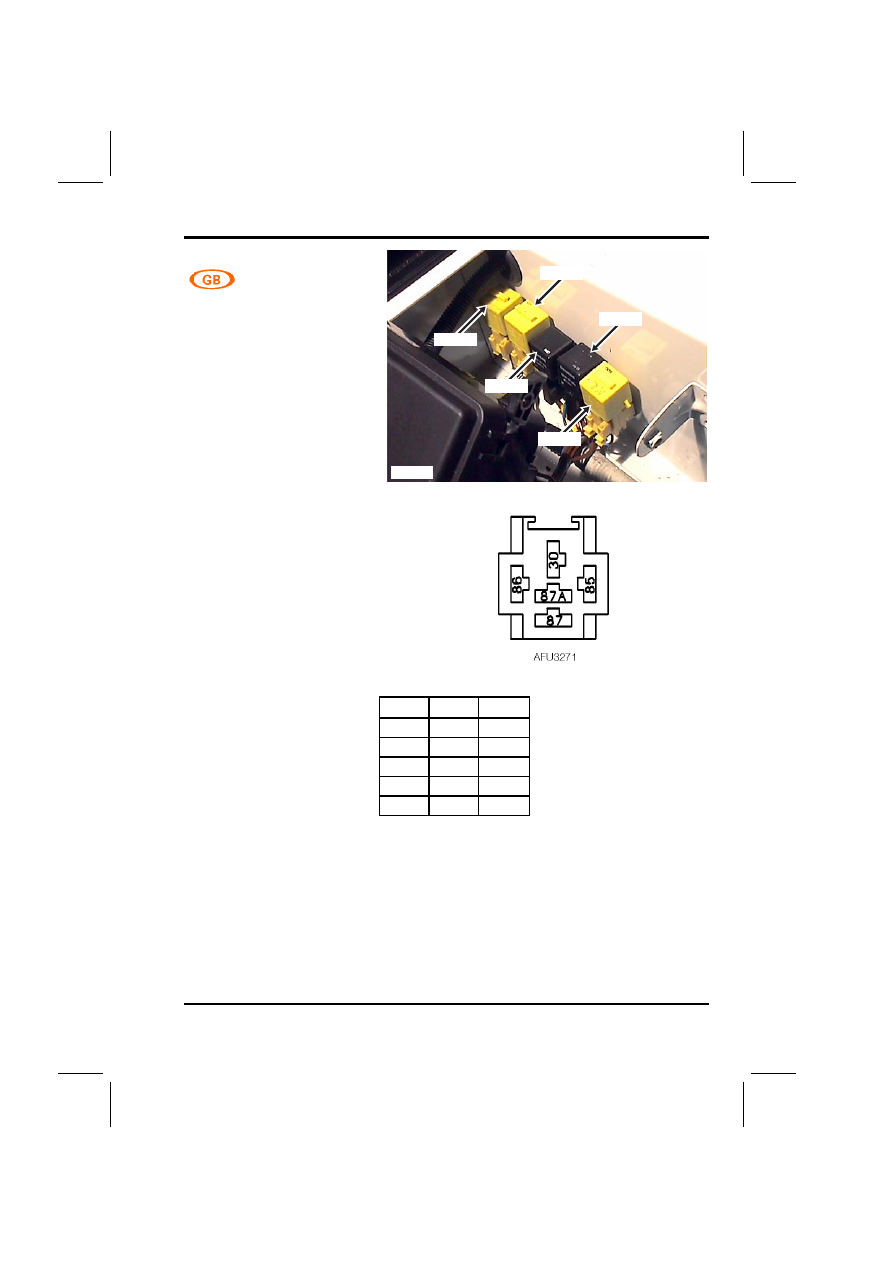

Relay - Cooling fan - Td5

Female
YELLOW

Beneath RH seat

P5596

C1268

C0019

C0508

C0215

C0063

Cav

Col

CCT

30

NS

1

85

WG

1

85

NO

1

86

BP

1

87

BN

1
