Defender Electric Diagrams. Manual - part 103

FUSE DETAILS

DEFENDER 1999 MY

2.1

INTRODUCTION

The following tables give details of power supply through the engine and
passenger compartment fuse boxes.

NOTE: Some fuse numbers may be followed by a letter, either an
’E’ or a ’P’. ’E’ denotes a fuse located in the engine compartment
fuse box, and ’P’ a fuse located in the passenger compartment fuse

box.

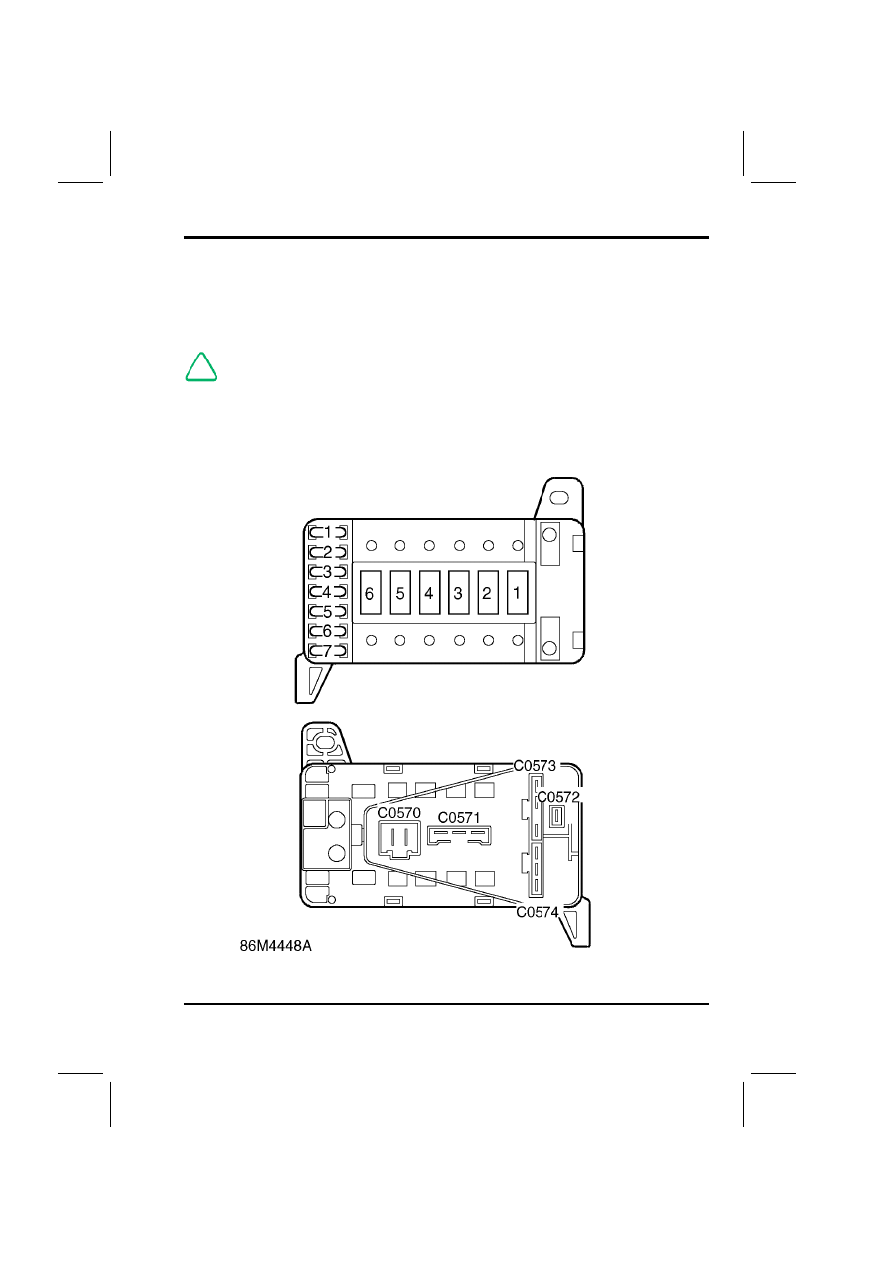

Engine compartment fuse box

FUSE DETAILS

2.2

DEFENDER 1999 MY

Engine compartment fuse box - fusible links

Link

Rating

Wire

colour

Function

1

100 Amp

N

Link 2, link 3, link 4, fuse 1 (E), fuse 2 (E),

fuse 3 (E).

2

60 Amp

N

Glow plug relay, fuse 9 (P), fuse 10 (P).

3

60 Amp

N

Not used.

4

30 Amp

N

ABS return pump relay.

5

60 Amp

N

Ignition switch, starter relay, fuse 8 (P), BBUS, dim

dip resistor.

6

30 Amp

N

Lighting switch, alarm relay, alarm LED.

Engine compartment fuse box - fuses

Fuse

Rating

Wire

colour

Function

1

30 Amp

N

Rear interior lamp, accessory socket, trailer

pick-up.

2

20 Amp

N

ABS ECU.

3

30 Amp

N

Column switch, HRW relay.

4

20 Amp

N

Fuel pump relay.

5

30 Amp

N

Main relay, inertia switch.

6

15 Amp

N

Alarm ECU.

7

20 Amp

N

Radio/Cassette player, interior lamps, hazard

warning switch, clock, speedometer.

FUSE DETAILS

DEFENDER 1999 MY

2.3

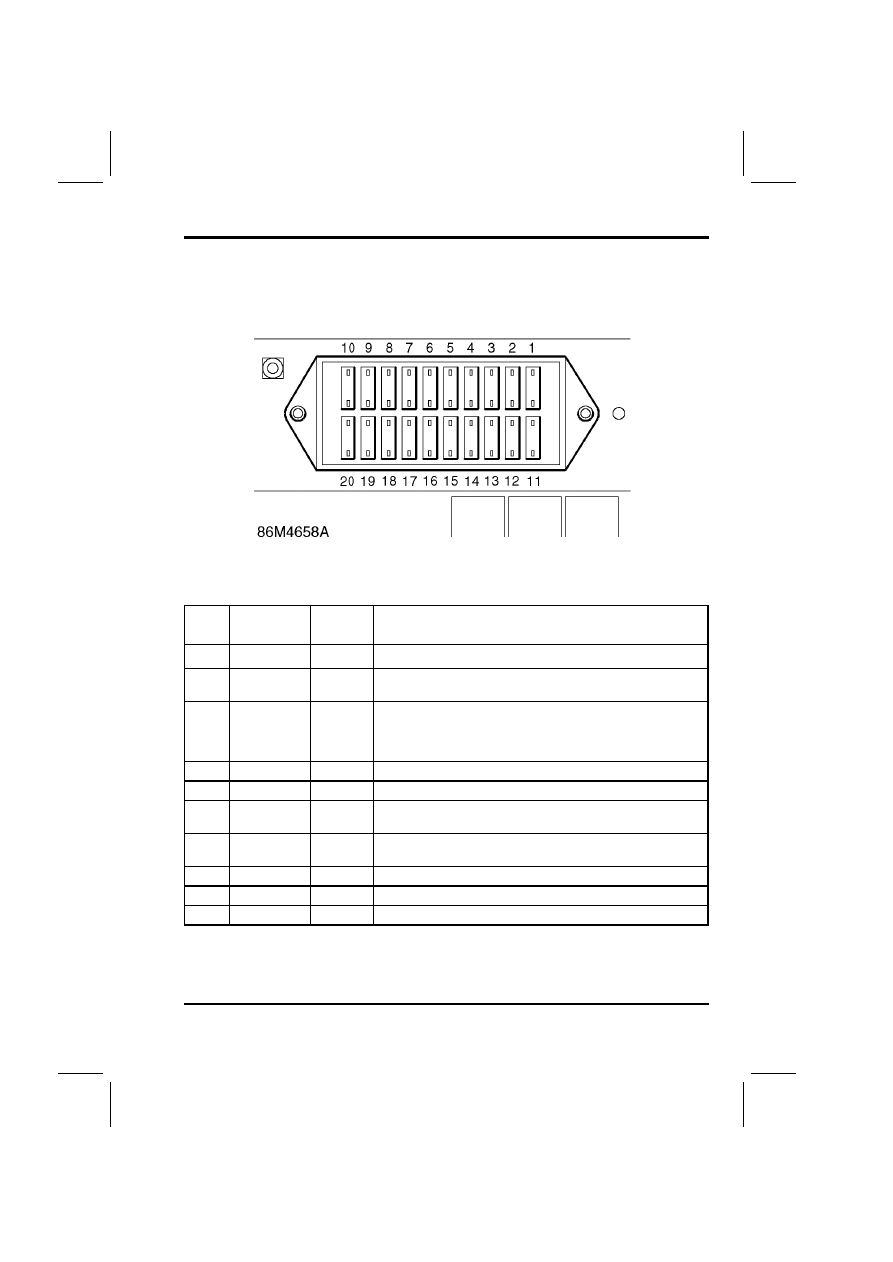

Passenger compartment fuse box

Fuse

Rating

Wire

colour

Function

1

10 Amp

WG

Alarm ECU, BBUS.

2

15 Amp

WG

Windscreen wiper switch, windscreen wiper

motor, windscreen wiper delay ECU.

3

10 Amp

WG

Hazard warning switch, rear window wash/wipe

switch, rear window wiper motor, instrument pack,

coolant temperature gauge, fuel gauge, blower

relay, aircon unit.

4

10 Amp

GO

ABS ECU.

5

10 Amp

WG

ECU.

6

10 Amp

GY

Brake pedal switch, reverse lamp switch,

speed transducer, alternator/generator.

7

10 Amp

WG

Dim-Dip relay, headlamp relay, HRW relay,

instrument pack.

8

5 Amp

P

Diagnostic socket.

9

30 Amp

NP

Blower relay.

10

20 Amp

NS

Aircon compressor clutch relay, cooling fan relay.
