Defender. Manual - part 234

Exterior Lighting - License Plate Lamp Bulb

Removal and Installation

Removal

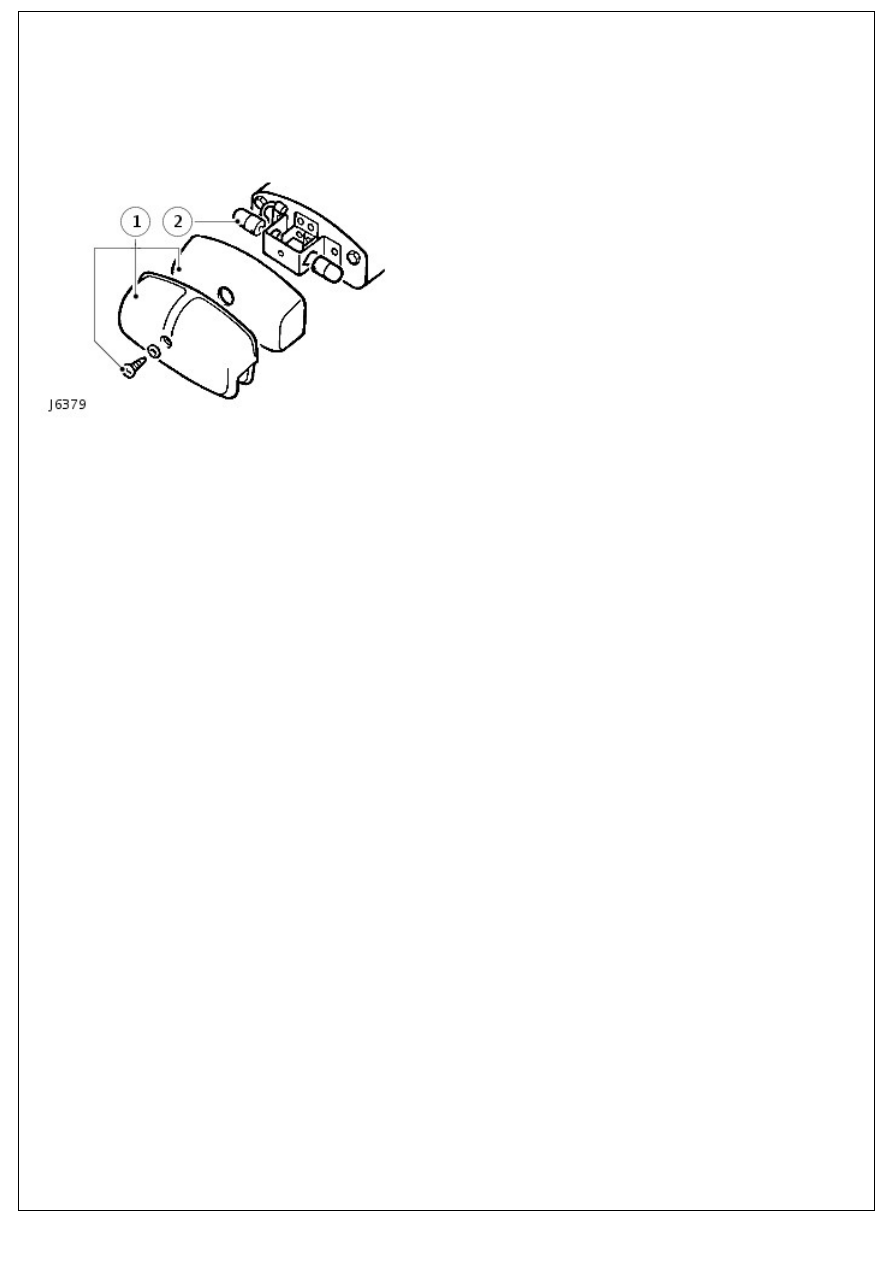

1. Remove single screw securing lamp cover and lens to bulb

holder.

2. Remove bulb/s from holder.

Installation

1. Install new bulb/s.
2. Install lamp lens and cover.

Exterior Lighting - Rear Fog Lamp Bulb

Removal and Installation

Removal

• NOTE: THis procedure covers removal and installation of reversing lamp bulb and rear fog lamp bulb.

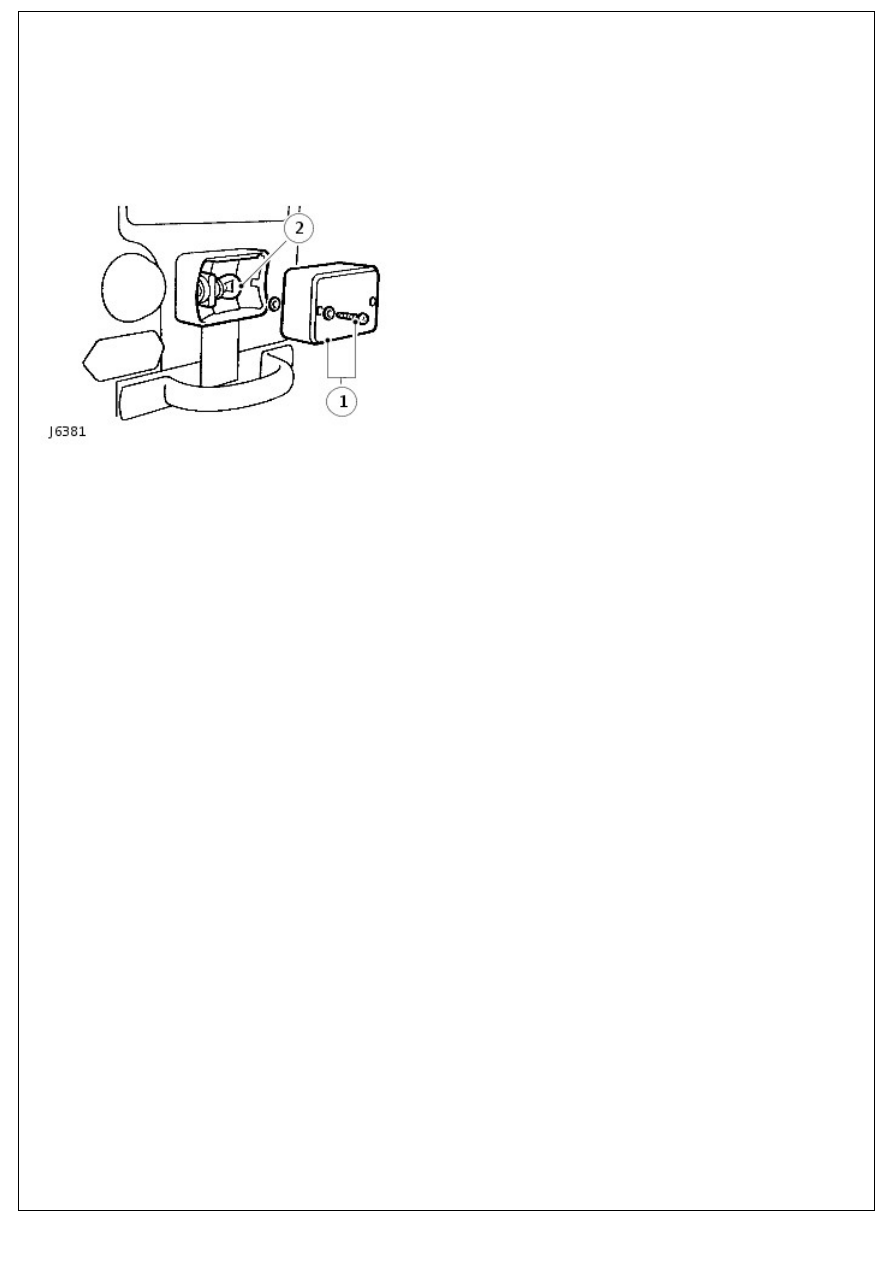

1. Remove two screws with sealing washers and remove lens

from lamp body.

2. Push and twist bulb to release from holder.

3. Clean interior of lamp and lens.

Installation

1. Fit new bulb.
2. Fit lens to lamp body.

Exterior Lighting - Rear Lamp Assembly

Removal and Installation

Removal

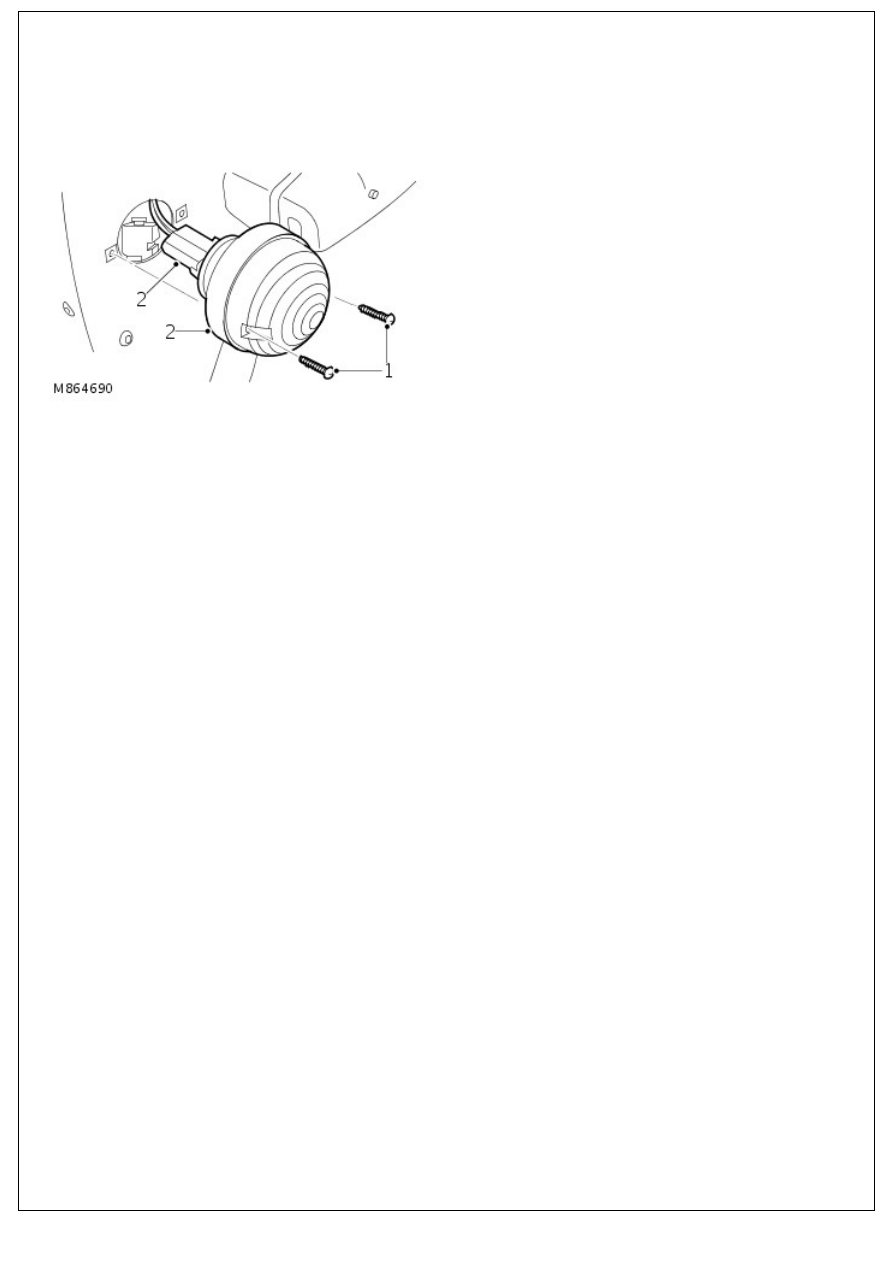

1. Remove 2 screws securing rear lamp to body.

2. Disconnect multiplug and remove lamp.

Installation

1. Position rear lamp and connect multiplug.
2. Fit and tighten lamp securing screws.

Exterior Lighting - Reversing Lamp

Removal and Installation

Removal

• NOTE: This procedure covers removal and installation of the reversing lamp and the rear fog lamp.

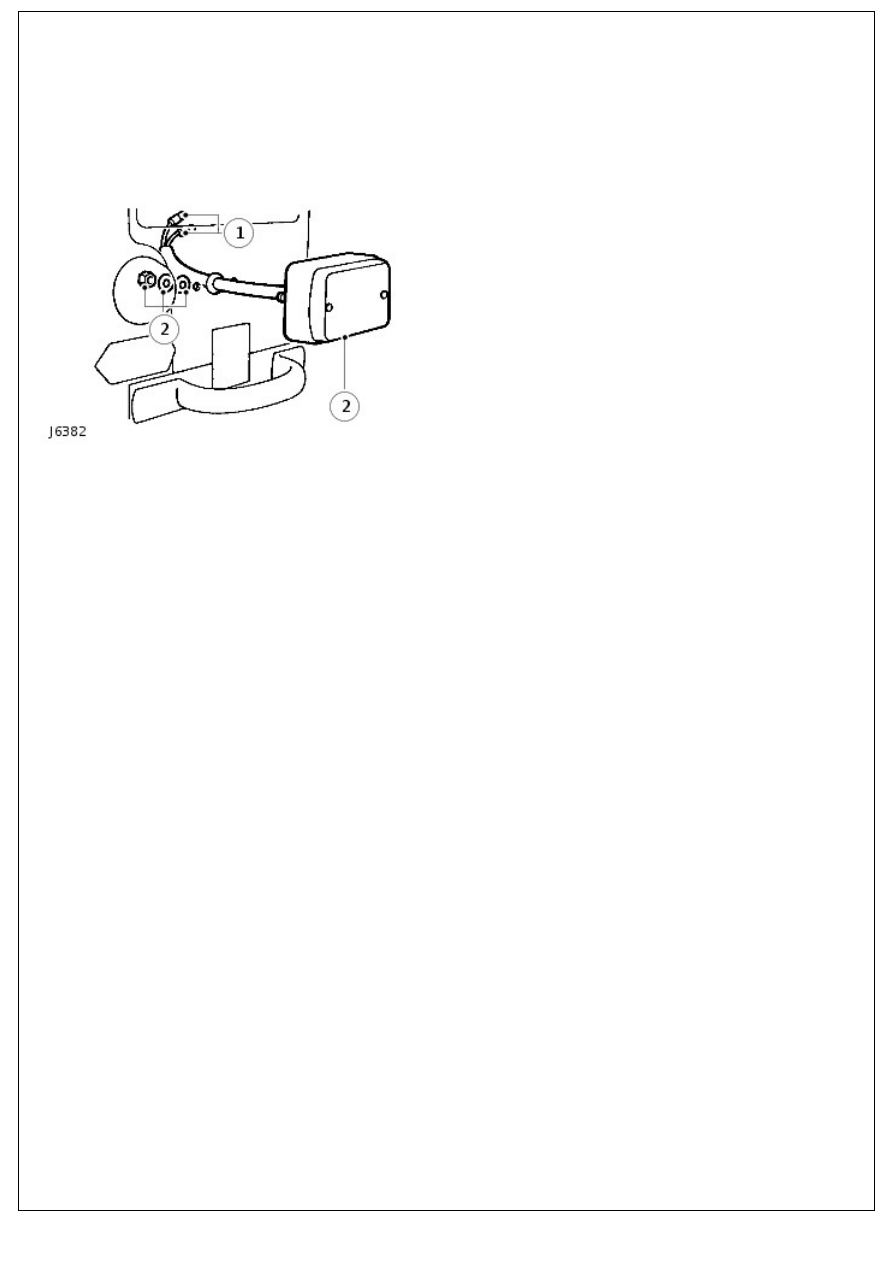

1. From underneath the vehicle, lift protective flap and

disconnect lamp leads at harness connectors.

2. Unscrew 2 nuts and washers and withdraw lamp unit from

vehicle.

Installation

1. Feed lamp leads through grommet and locate lamp studs in

vehicle body.

2. Fit retaining nuts and reconnect lamp leads to vehicle

harness.
