Defender. Manual - part 159

Manual Transmission/Transaxle - Transmission Draining and Filling

General Procedures

1.

WARNING: Do not work on or under a vehicle

supported only by a jack. Always support the vehicle on safety

stands.

Raise and support the vehicle.

2. NOTE: The oil should be drained when the transmission is

warm and the vehicle is standing on a level surface.

Position a container to collect the oil.

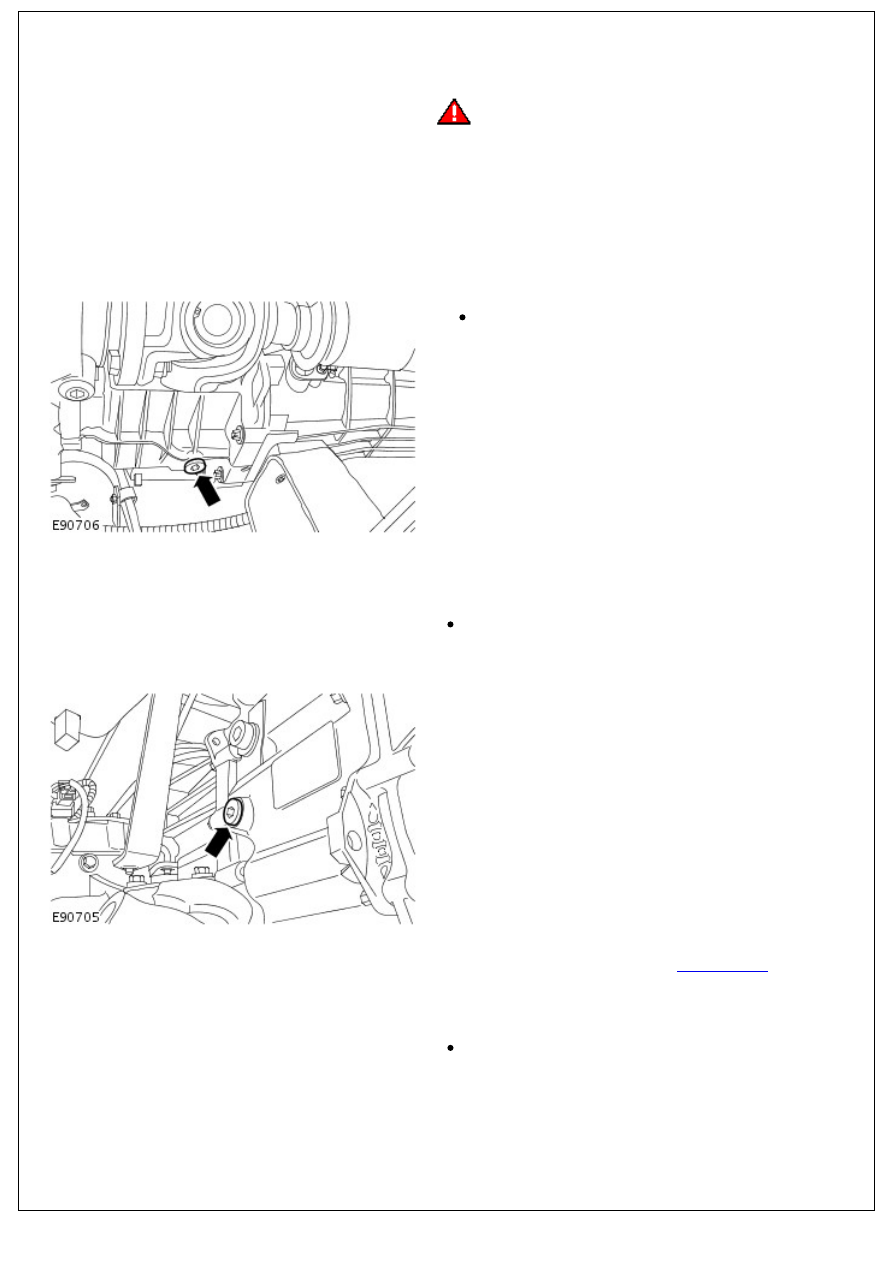

3. Clean the area surrounding the transmission drain plug.

4. Remove the transmission drain plug.

Allow the oil to drain.

5. Clean transmission drain plug.
6. Install the transmission drain plug and clean any oil residue

from the surrounding area.

Tighten to 50 Nm (37 lb.ft).

7. Clean the area surrounding the transmission filler plug.

8. Remove the transmission filler plug.

9. Fill the transmission with the correct grade of oil.

For additional information, refer to:

Specifications

 (308-03

Manual Transmission/Transaxle, Specifications).

10. Install the transmission filler plug and clean any oil residue

from the surrounding area.

Tighten to 35 Nm (26 lb.ft).

11. Remove the container.
12. Lower the vehicle.

Manual Transmission/Transaxle - Gearshift Control Shaft Seal

In-vehicle Repair

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

2.

WARNING: Do not work on or under a vehicle

supported only by a jack. Always support the vehicle on safety

stands.

Raise and support the vehicle.

3. Remove the transfer case.

For additional information, refer to:

Transfer Case

 (308-07A

Transfer Case - 2.4L Duratorq-TDCi HPCR (103kW/140PS) -

Puma, Removal).

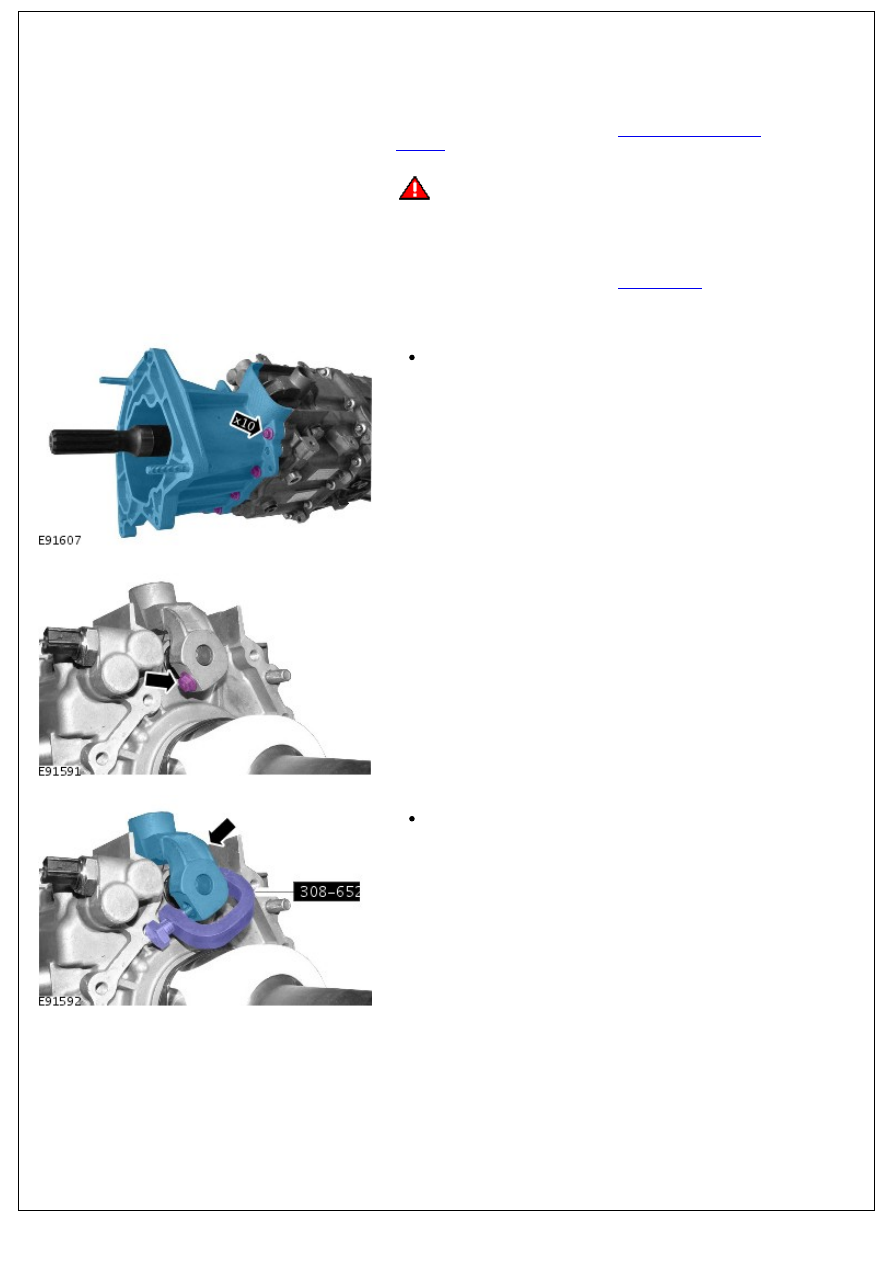

4. Remove the transmission extension housing.

Remove the 10 bolts.

5. Remove the gearshift yoke nut.

6. Using the special tool, remove the gearshift yoke.

Remove the pin.

7. Using the special tool, remove the gearshift control shaft

7. Using the special tool, remove the gearshift control shaft

seal.

Installation

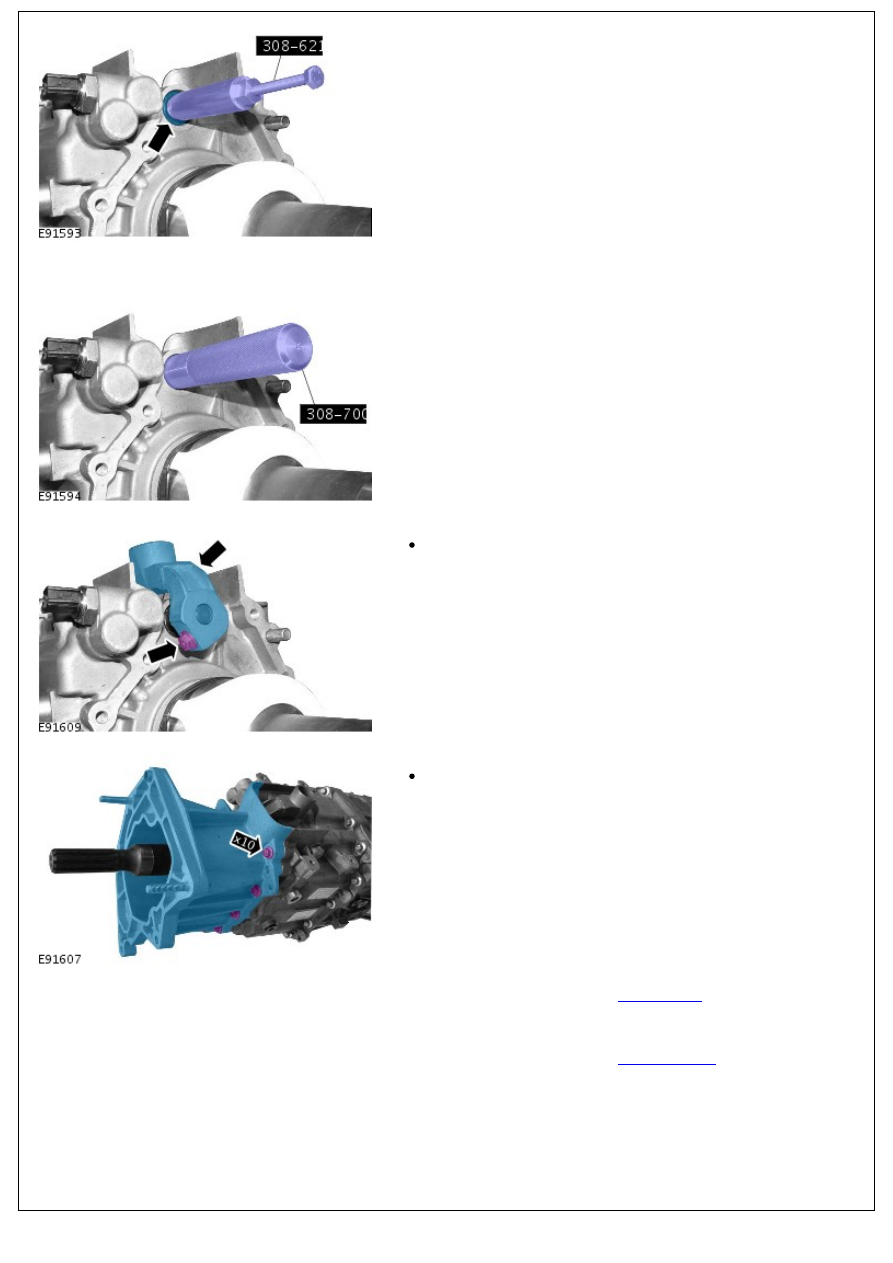

1. Using the special tool, install the gearshift control shaft seal.

2. Install the gearshift selector yoke.

Tighten to 12 Nm (9 lb.ft).

3. Install the transmission extension housing.

Tighten to 25 Nm (18 lb.ft).

4. Install the transfer case.

For additional information, refer to:

Transfer Case

 (308-07A

Transfer Case - 2.4L Duratorq-TDCi HPCR (103kW/140PS) -

Puma, Installation).

5. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

Manual Transmission/Transaxle - Input Shaft Seal

In-vehicle Repair

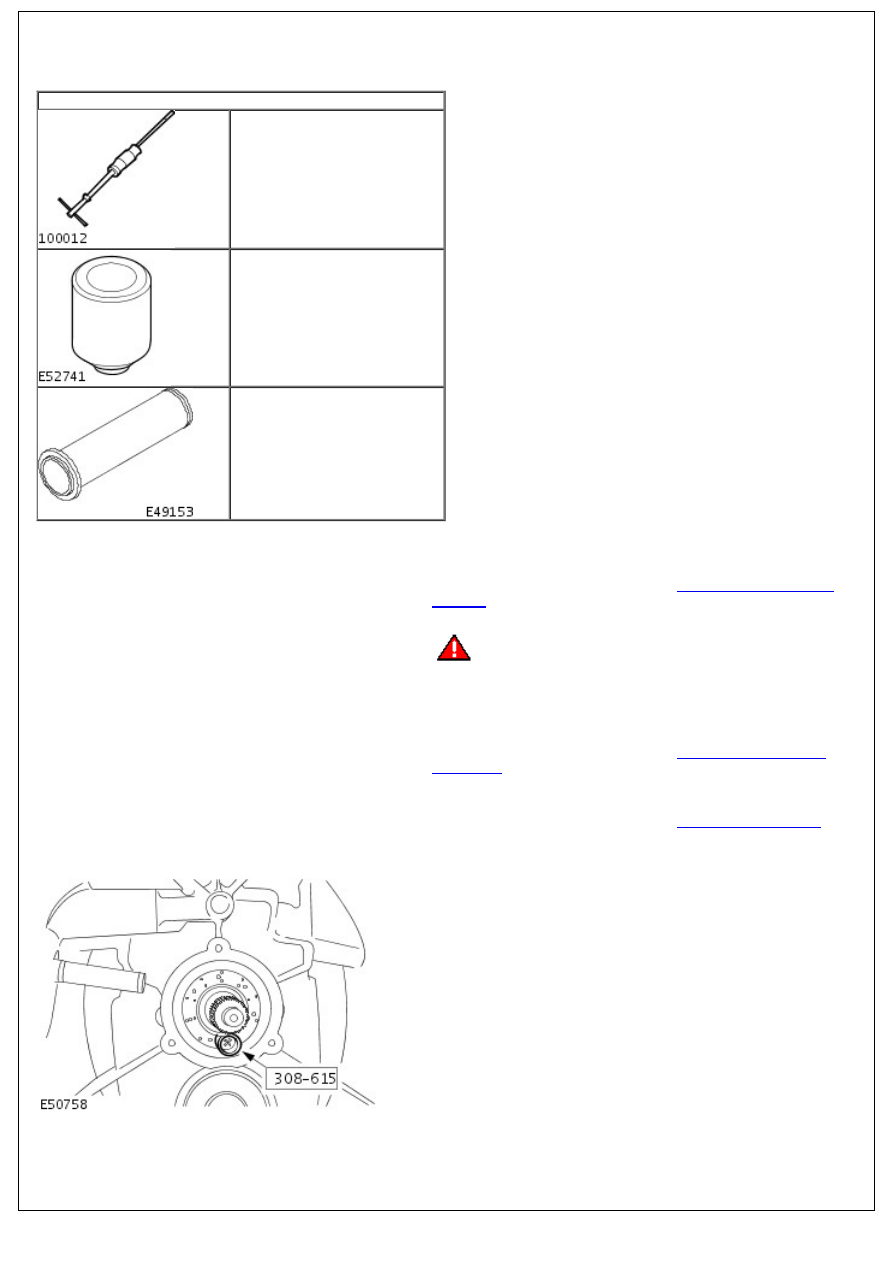

Special Tool(s)

Slide Hammer

100-012

Remover, Seals

308-615

Installer Input Shaft Seal

308-605

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

2.

WARNING: Do not work on or under a vehicle

supported only by a jack. Always support the vehicle on safety

stands.

Raise and support the vehicle.

3. Drain the transmission.

For additional information, refer to:

Transmission Draining

and Filling

 (308-03 Manual Transmission/Transaxle, General

Procedures).

4. Remove the clutch slave cylinder.

For additional information, refer to:

Clutch Slave Cylinder

(308-02 Clutch Controls - 2.4L Duratorq-TDCi HPCR

(103kW/140PS) - Puma, Removal and Installation).

5. Install the special tool into the seal.

6. Using the special tools, remove and discard the input shaft
