Defender. Manual - part 26

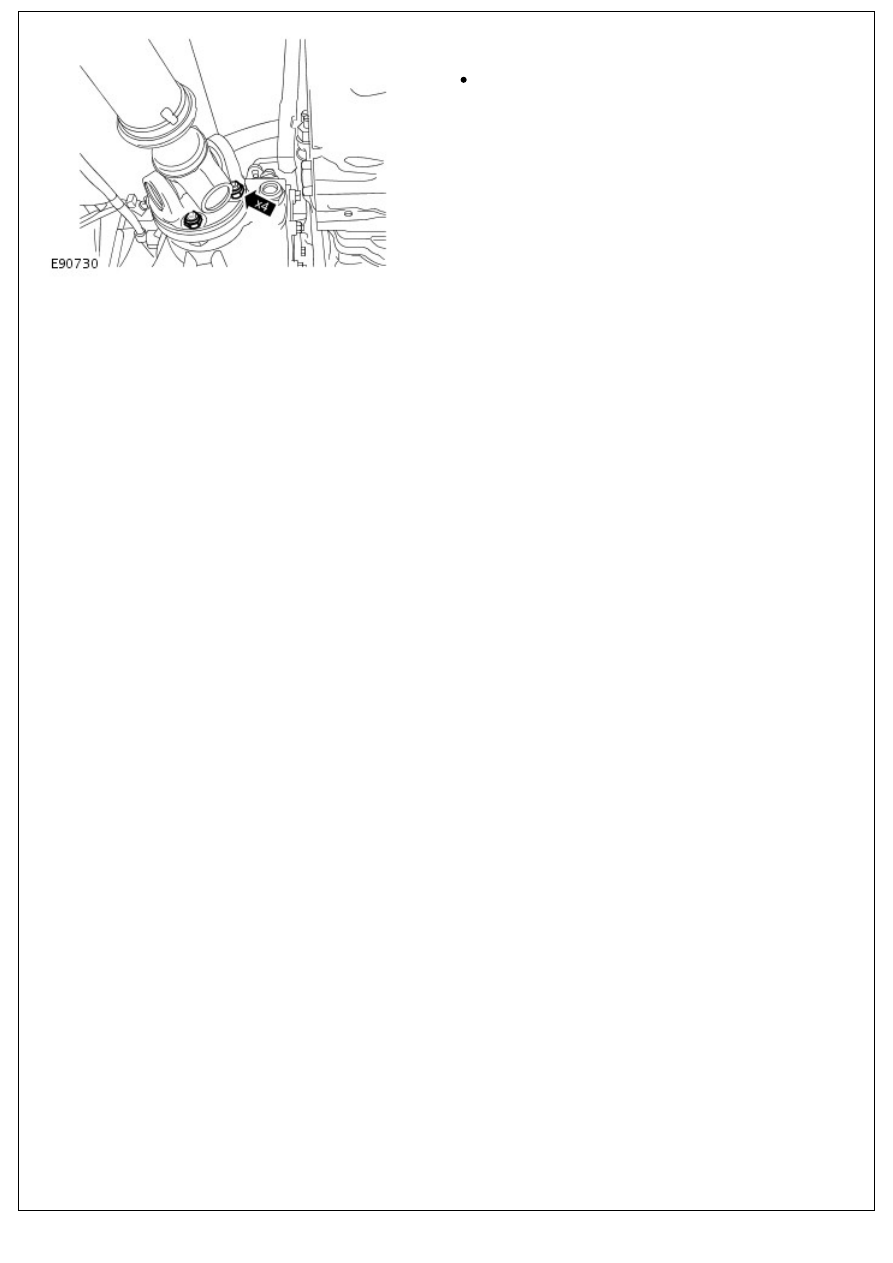

3. NOTE: Install new nuts.

Tighten to 47 Nm (35 lb.ft).

Align the position of the driveshaft in relation to the

drive pinion flange.

Driveshaft - Rear Driveshaft

Removal and Installation

Removal

1.

WARNING: Support on safety stands and chock front

wheels.

Raise rear of vehicle.

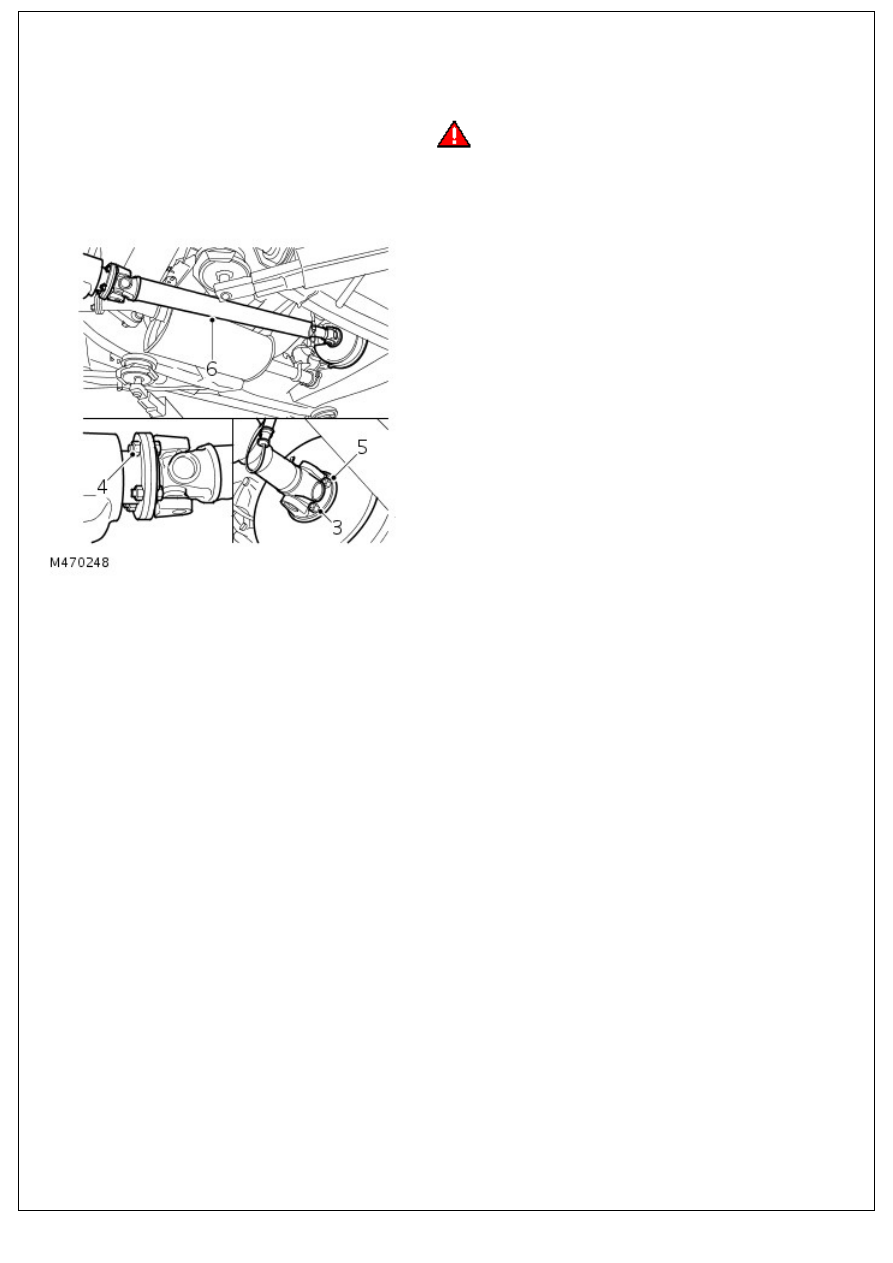

2. NOTE: Mark the rear driveshaft to parking brake flange.

Remove and discard 4 nuts securing driveshaft to parking

brake flange.

• NOTE: Rotation of driveshaft may be required during the above procedure.

3. NOTE: Mark the rear driveshaft to rear differential flange.

• NOTE: Rotation of driveshaft may be required during the

procedure.

Remove and discard 4 nuts securing driveshaft to rear axle

flange.

4. Release driveshaft from parking brake flange.
5. Remove driveshaft.

Installation

1. Clean driveshaft flange mating faces.
2. Fit driveshaft to park brake flange bolts.

• NOTE: Ensure relationship marks align.

3. Position driveshaft to rear axle flange and fit bolts.

4. NOTE: Rotation of driveshaft may be required during the

procedure.

Fit nuts and bolts securing driveshaft to rear axle flange and

tighten to 47 Nm (35 lbf.ft).

5. Fit nuts securing driveshaft to park brake and tighten to 50

Nm (37 lbf.ft).

• NOTE: Rotation of driveshaft may be required during the procedure.

6. Remove stands and lower vehicle.
7. Apply parking brake.

Driveshaft - Driveshaft Universal Joint

Disassembly and Assembly

Disassembly

1. Remove driveshaft. For additional information, refer to:

(205-01 Driveshaft)

Front Driveshaft

 (Removal and Installation),

Rear Driveshaft

 (Removal and Installation).

2. Thoroughly examine universal joints for signs of damage or

wear.

3. Clean universal joint bearing cups and circlips.

CAUTION: To ensure correct assembly and reduce possibility of imbalance, before removing driveshaft joint mark

position of spider pin relative to journal yoke ears.

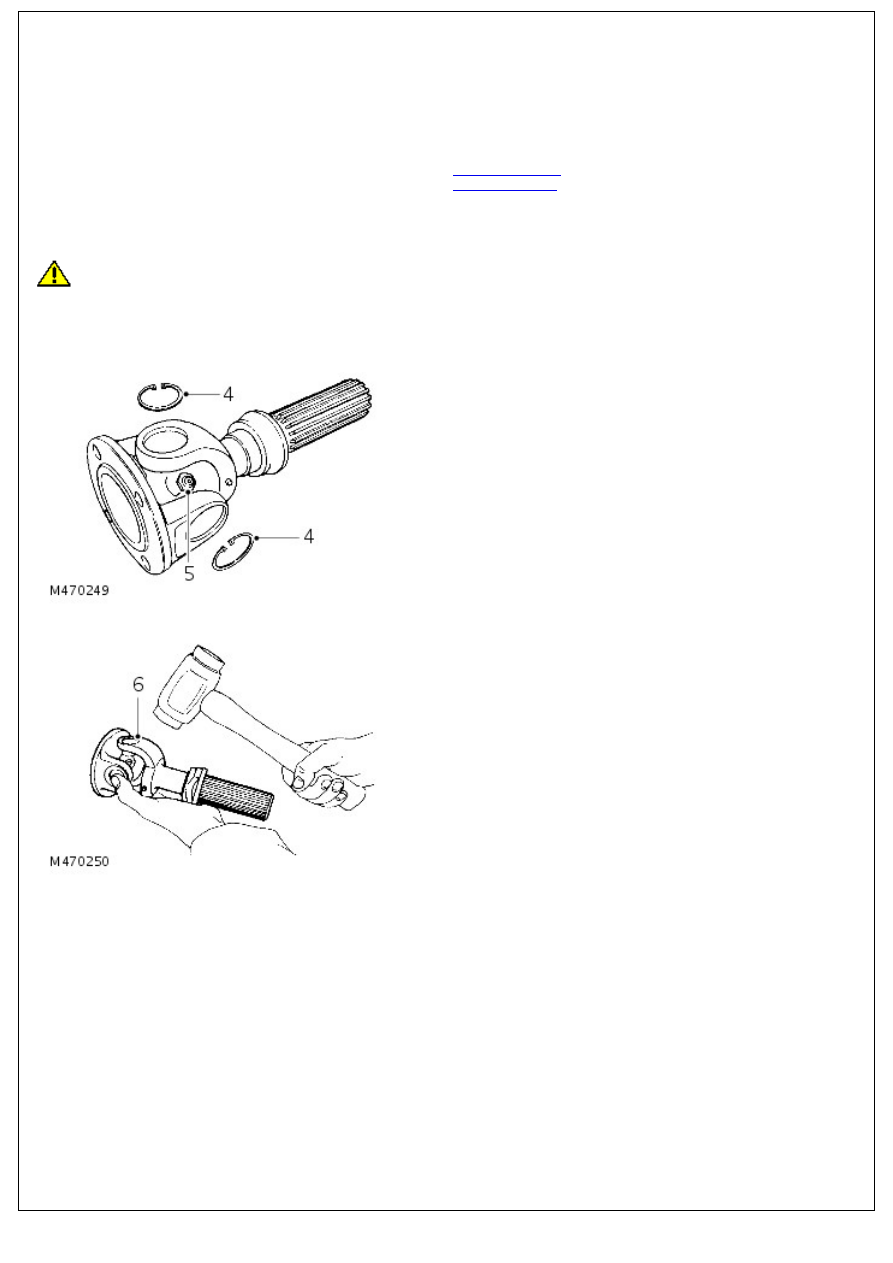

4. Remove circlips.

5. Note position and remove grease nipple.

6. Tap yokes to eject bearing cups.

7. Remove bearing cups.
8. Remove spider.
9. Clean yokes and bearing cup locations.

Assembly

1. Remove bearing cups from new spider.
2. Check all needle rollers are present and positioned in bearing

cups.

3. Enter new spider with seals into yokes of propeller shaft

3. Enter new spider with seals into yokes of propeller shaft

flange.

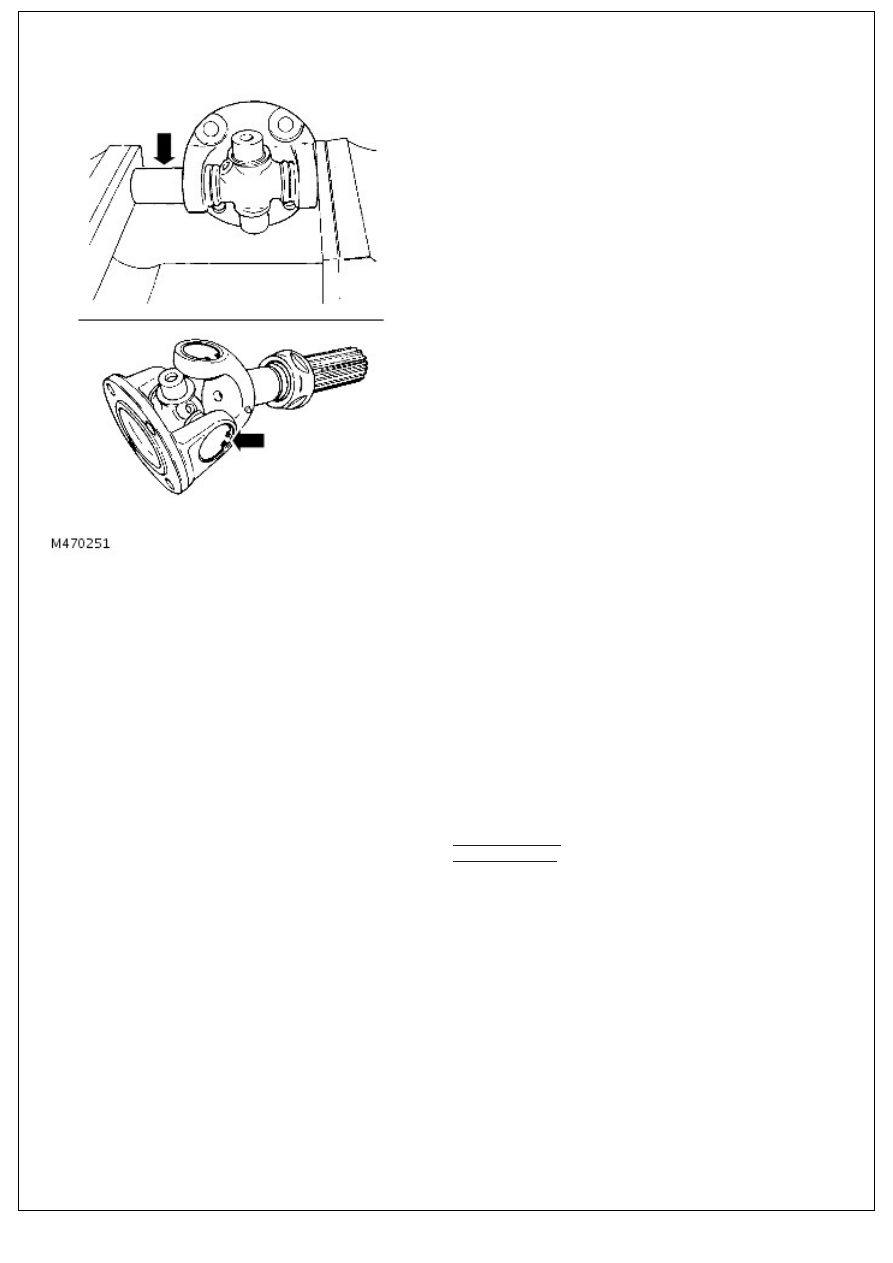

4. Partially insert one bearing cup into flange yoke and enter

spider trunnion into bearing cup.

5. Insert opposite bearing cup into flange yoke.
6. Press both cups into place.
7. Press each cup into its respective yoke up to lower land of

circlip groove. Damage may be caused to cups and seals if

cups pass this point.

8. Fit circlips and check no end float exists.
9. Fit grease nipple and lubricate
10. Repeat instructions for opposite end of driveshaft as

described in 3 to 9.

11. Fit driveshaft. For additional information, refer to: (205-01

Driveshaft)

Front Driveshaft

 (Removal and Installation),

Rear Driveshaft

 (Removal and Installation).
