Defender. Manual - part 27

Rear Drive Axle/Differential -

Rear axle

Type

Spiral bevel, fully floating shafts

Ratio

3.54:1

Sealers

Item

Land Rover Part No.

Rear axle differential case

STC 3811

Crown wheel to differential case bolts

STC 50552

Differential case bolts

STC 50552

Hub drive member bolts

STC 50552

Lubricants

Item

Specification

Final drive *

Molytex EP90

* Do not use any lubricant other than that specified

Capacities

Unit

Capacity

Differential - 90 Models

1.70 litres (3.0 pints) (1.80 US quarts)

Differential - 110 Models

2.26 Litres (4.00 pints) (2.39 US Quarts)

Torque Specifications

Description

Nm

lb-ft

Pinion housing to axle case

41

30

Crown wheel to differential case

58*

43*

Differential bearing cap to pinion housing

90

65

Differential drive flange to drive shaft

47

34

Bevel pinion nut

129

96

Lower link to axle

176

130

Pivot bracket ball joint to axle

176

130

Brake disc to hub

73*

53*

* Apply sealant, Part No. STC 50550 to threads

Rear Drive Axle/Differential - Rear Drive Axle and Differential

Description and Operation

Description

The welded steel rear axle casing houses a separate spiral bevel type differential unit, which is off set to the right of the

vehicle centre line. The differential unit drives the rear wheels via the axle shafts and fully floating hubs which are

mounted on tapered roller bearings.

Lubrication

The differential is lubricated with oil and the hub bearings with grease.

The hub bearings are fitted with inner and outer seals. The outer seals prevent the differential oil mixing with the hub

grease and the inner seals prevent dirt ingress into the hub.

Ventilation

Ventilation of the hub bearings is through the outer oil seals and the differential ventilation pipe, which terminates at a

high level.

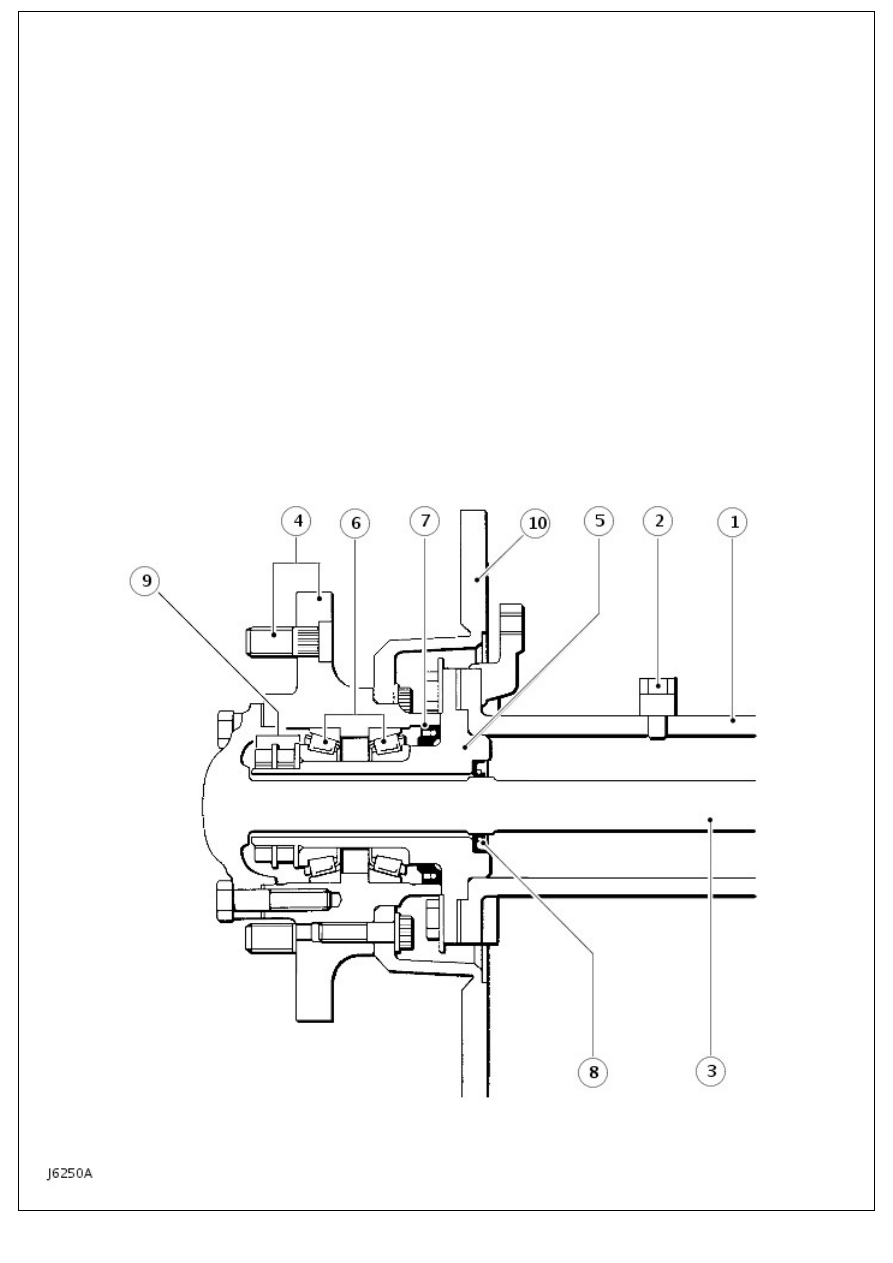

Rear axle hub - 90

Item

Part Number

Description

1

-

Axle casing

2

-

Ventilation pipe

3

-

Axle shaft

4

-

Wheel studs and hub

5

-

Wheel bearing stub axle

6

-

Wheel bearings

7

-

Inner hub seal

8

-

Outer hub/axle shaft seal

9

-

Hub lock plate, thrust washer and nuts

10

-

Brake disc

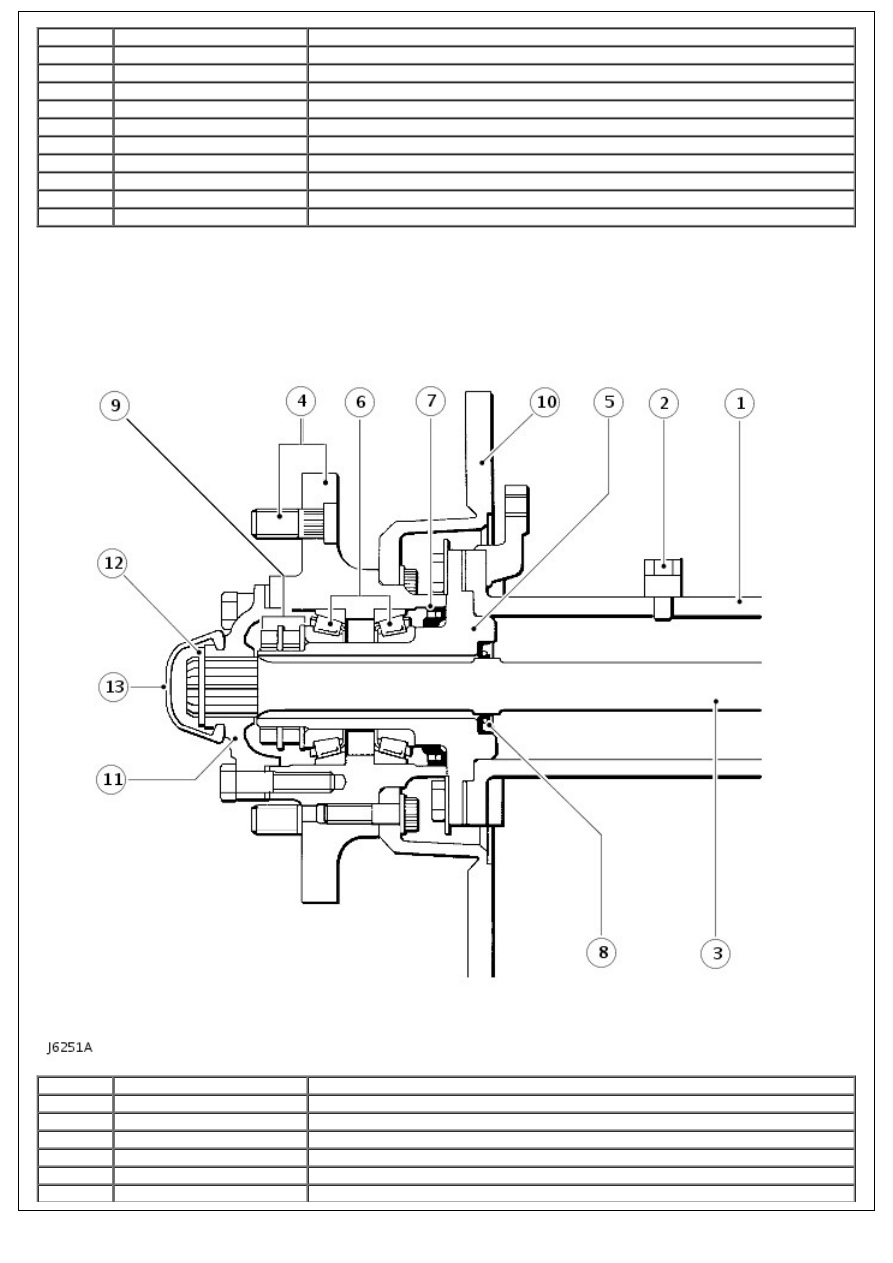

Rear axle hub - 110/130

Item

Part Number

Description

1

-

Axle casing

2

-

Ventilation pipe

3

-

Axle shaft

4

-

Wheel studs and hub

5

-

Wheel bearing stub axle

6

-

Wheel bearings

7

-

Inner hub seal

8

-

Outer hub/axle shaft seal

9

-

Hub lock plate, thrust washer and nuts

10

-

Brake disc

11

-

Drive flange

12

-

Drive shaft circlip

13

-

Dust cap
