Range Rover Evoque. Руководство - часть 714





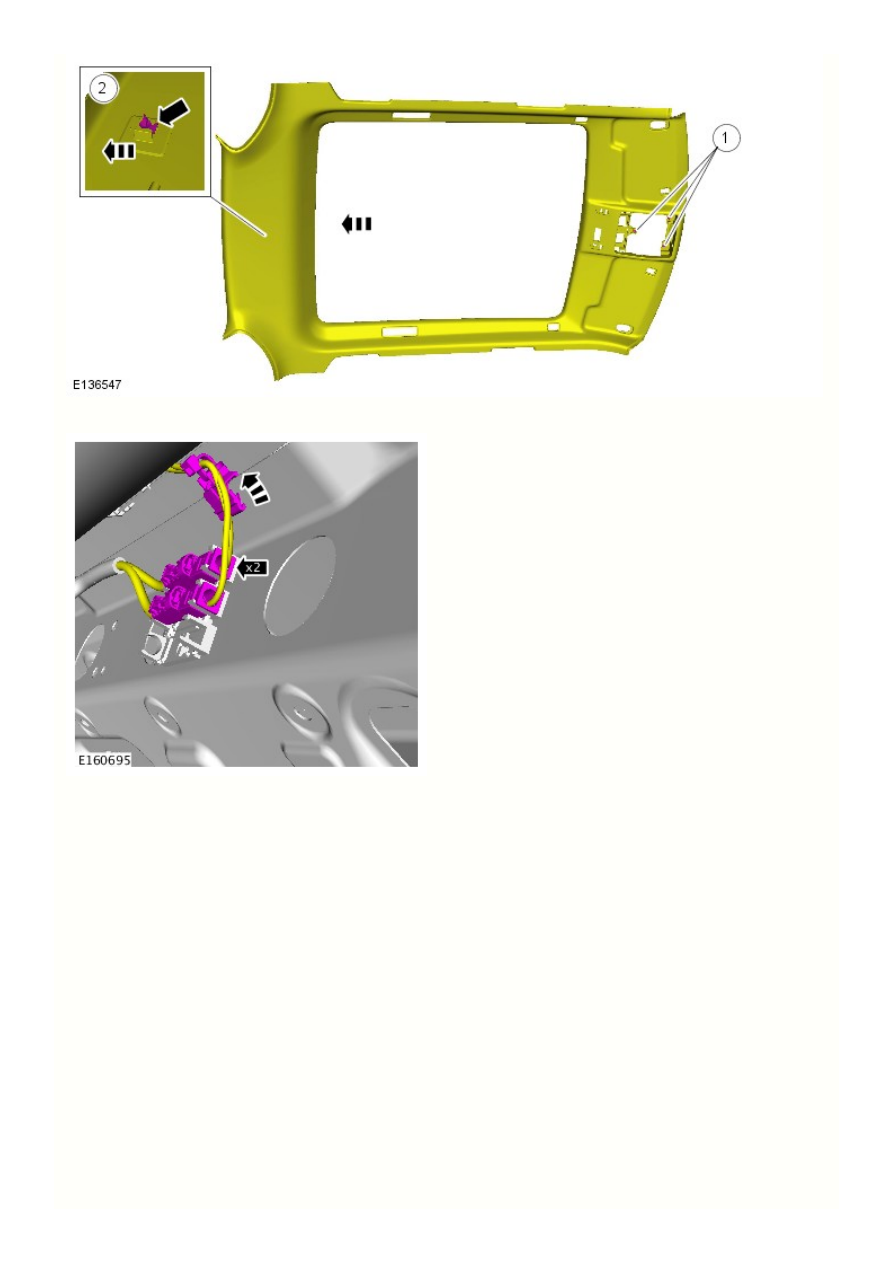

23.

22.

2.

5.

4.

3.

2.

1.

1.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте осторожность,



чтобы не повредить печатную плату (PCB).

Примечания:

Обязательно выполняйте этот пункт, если



устанавливается новый компонент, или если лента защиты
от шума, вибраций и жесткости (NVH) до этого не была
установлена.

Используйте только подходящий пластиковый



инструмент.

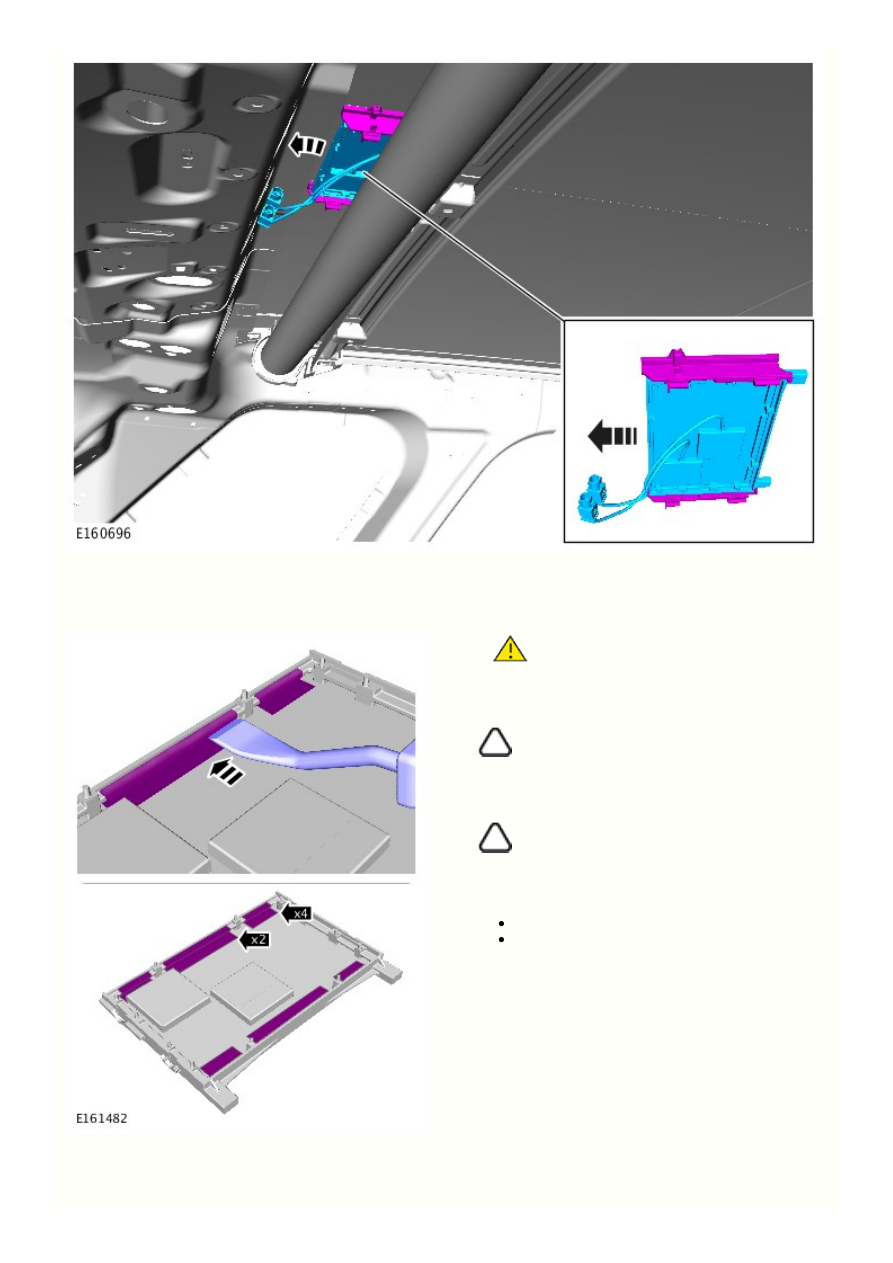

Отрежьте куски ленты для защиты от NVH двух

разных размеров:
2 шт размером 19 мм x 60 мм
4 шт размером 19 мм х 23 мм

Снимите бумажную подложку клейкой ленты для

защиты от NVH

Приклейте ленту для защиты от NVH к опорной

раме

С помощью пластикового инструмента втолкните

ленту для защиты от NVH в нишу между опорной
рамой и печатной платой

Осторожно прикрепите ленту для защиты от NVH к

печатной плате

Установка выполняется в последовательности, обратной порядку

разборки.

3. Если должен быть установлен новый элемент, выполните
программирование с помощью диагностического оборудования,
одобренного компанией Land Rover.

5

4

3

2

1

Поз.

Информационно-развлекательная система - Аудиосистема   - Работа системы и описание
ее составных частей

Описание и принцип действия

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;   = CVBS;   = среднескоростная шина

 ;   = MOST;



A

I

N

CAN (протокол передачи данных)

P

 = LVDS;

 = инфракрасное соединение

AE

AG

СХЕМА УПРАВЛЕНИЯ - АУДИОСИСТЕМА LO-LINE

Наименование

Аккумулятор

Распределительная коробка аккумуляторной батареи (BJB)

Задняя распределительная коробка (RJB)

Усилитель антенны AM/FM

Усилитель антенны FM2 (DAB диапазона III, при наличии)
