Информационно-развлекательная система - Аудиосистема   - Обзор

Описание и принцип действия

ОБЗОР

Предусмотрены три типа аудиосистем:

Система "Lo-Line"

80 Вт - усилитель встроен в головной аудиоблок
8 динамиков
Однодисковый

 проигрыватель

CD (компакт-диск)

Многофункциональный дисплей
Система

 .

CAN (протокол передачи данных)

Система Hi-Line

Аудиосистема Meridian мощностью 380 Вт – отдельный усилитель
11 динамиков, включая пассивный сабвуфер
Однодисковый

 / MP3-проигрыватель

CD

Приемник HD Radio™ (только для стран Северной Америки)
Сенсорный экран (TSD)
Система передачи данных для медиасистем (MOST).

Система "Premium"

Аудиосистема Meridian мощностью 825 Вт – отдельный усилитель
17 динамиков, включая пассивный сабвуфер
Однодисковый

 /

 /mp3-проигрыватель и виртуальный мультичейнджер

CD DVD (диск DVD)

Жесткий диск объемом 40 Гб
Приемник HD Radio™ (только для стран Северной Америки)
Сенсорный экран
Система на базе MOST.

Все аудиосистемы имеют:

Дополнительный вход – разъем размером 3,5 мм (MP3)
MP3-совместимый однодисковый

 проигрыватель

CD

Радиоприемник с диапазонами AM / FM / RDS / RBDS.

Все системы могут укомплектовываться следующим:

Bluetooth™ и возможность потокового воспроизведения аудио
Система "Lo-Line" может оснащаться одним разъемом USB для iPod или карты памяти в дополнение к разъему размером 3,5
мм.

В системах "Hi-Line" и "Premium" могут быть установлены:

Навигационная система с жестким диском (кроме стран Азии) с виртуальным мультичейнджером

 и однодисковым

 для

CD

DVD

переднего сенсорного экрана (TSD)
Интерактивная голосовая система (необходима система навигации)
Приемник с цифровым аудиотюнером (DAB) (только Европа и Азия) или приемник цифрового спутникового радиовещания
(SDARS) (только страны Северной Америки).

Система Lo-Line состоит из головного аудиоблока и многофункционального дисплея. Головное устройство состоит из следующих
блоков:

Тюнер AM/FM
Однодисковый

 -проигрыватель

CD

Встроенный усилитель мощности аудиосистемы
Bluetooth™ и возможность потокового воспроизведения аудио
DAB-тюнер (по заказу).

Системы Hi-Line и Premium содержат встроенный аудиоблок (IAM) и сенсорный экран (TSD). IAM состоит из следующих блоков:

Тюнер с диапазонами AM/FM/RDS/RBDS
IAM1 – однодисковый

 /MP3-проигрыватель

CD

IAM3 – однодисковый

 /

 /MP3-проигрыватель с жестким диском объемом 40 Гб и виртуальным мультичейнджером

CD DVD

(жесткий диск объемом 40 Гб используется для хранения музыкальных файлов, файлов операционной системы и системы
навигации, не распространяется на автомобили для стран Азии). )
Bluetooth™ и возможность потокового воспроизведения аудио.

Система цифрового радиовещания (DAB) доступна в большинстве стран Европы и Азии. Она обеспечивает доступ к цифровым
радиоканалам, отличающимся улучшенным качеством звука и расширенной функциональностью в зависимости от местной службы. В
системах High-Line и Premium модуль DAB расположен под

 стороной багажного отделения, а в системах Lo-Line — в

RH (правый)

головном аудиоблоке. Система DAB принимает сигналы от следующих источников, чтобы обеспечить оптимальную мощность сигнала.

Антенна DAB L-диапазона, расположенная в антенном блоке на крыше или блоке антенн Sigma
Антенна DAB диапазона III, расположенная в заднем спойлере.

На автомобилях, предназначенных для Северной Америки, с системами "High-Line" и "Premium" используется формат цифрового
спутникового радиовещания (SDARS), позволяющий подключаться непосредственно к сети Sirius. Система работает в частотном
диапазоне S, поэтому при приеме спутникового вещания она обеспечивает качество

 в очень обширных зонах (обычно по

CD

континентам). Приемник SDARS находится с

 стороны в багажном отделении. Система принимает сигналы от антенны спутникового

RH

радиовещания, расположенной в блоке антенн на крыше или блоке антенн Sigma. Системы "Lo-Line" не оснащаются SDARS.

Технология HD Radio™ представляет собой бесплатный формат цифрового радиовещания в Северной Америке. Цифровое вещание
HD Radio™ передается параллельно с аналоговыми сигналами AM и FM станциями, вещающими сигналы HD Radio™. Приемник HD
Radio™ встроен в AM FM тюнер на IAM в варианте для Северной Америки.

Основное управление аудиосистемами High-Line и Premium осуществляется с помощью интегрированной панели управления (ICP) и
сенсорного экрана (TSD), расположенных по центру панели приборов. Сигналы управления с ICP по среднескоростной шине

CAN

передаются в IAM. IAM перенаправляет сигналы управления остальным компонентам аудиосистемы, которая подключена к сети
передачи мультимедийных данных (MOST). Модуль TSD контролирует работу шины кольца MOST, а также выполняет функции шлюза
между среднескоростной шиной

 и кольцевым контуром MOST.

CAN

Основное управление аудиосистемой "Lo-Line" осуществляется с помощью ICP и многофункционального дисплея, расположенных по
центру панели приборов. Сигналы управления с ICP по среднескоростной шине

 передаются на многофункциональный дисплей.

CAN

Сигналы управления передается в головной аудиоблок по выделенной шине

 .

CAN

9.

8.

7.

6.

5.

4.

3.

2.

1.

Информационно-развлекательная система - Модуль Sigma

Снятие и установка

Снятие

Примечания:

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Описание процедуры снятия может содержать описание действий по установке.



Отсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Interior Rear View Mirror (501-09, Снятие и

установка).

Обратитесь к процедуре: A-Pillar Trim Panel (501-05, Снятие и установка).

Трехдверный

ПРИМЕЧАНИЕ: Данная процедура выполняется с обеих сторон.



Обратитесь к процедуре: B-Pillar Upper Trim Panel - 3-Door (501-05, Снятие и
установка).

Пятидверный

ПРИМЕЧАНИЕ: Данная процедура выполняется с обеих сторон.



Обратитесь к процедуре: B-Pillar Upper Trim Panel - 5-Door (501-05, Снятие и
установка).

ПРИМЕЧАНИЕ: Данная процедура выполняется с обеих сторон.



Обратитесь к процедуре: C-Pillar Upper Trim Panel (501-05, Снятие и
установка).

Для всех автомобилей

ПРИМЕЧАНИЕ: Данная процедура выполняется с обеих сторон.



Обратитесь к процедуре: D-Pillar Trim Panel (501-05, Снятие и установка).

Обратитесь к процедуре: Overhead Console (501-12, Снятие и установка).

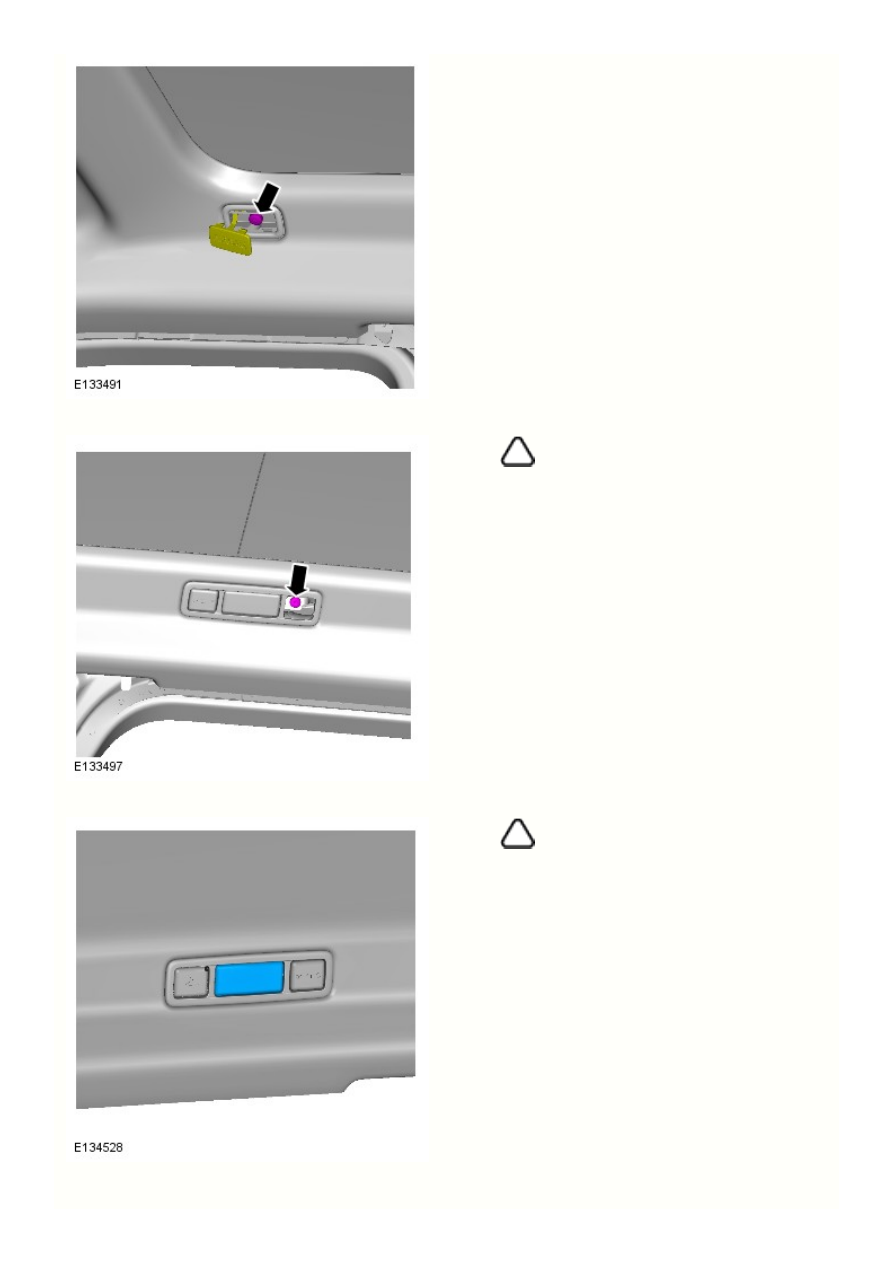

ПРИМЕЧАНИЕ: Данная процедура выполняется с



обеих сторон.

11.

10.

ПРИМЕЧАНИЕ: Данная процедура выполняется с



обеих сторон.

ПРИМЕЧАНИЕ: Данная процедура выполняется с



обеих сторон.
