4

3

2

1

Поз.

17

16

15

14

13

12

11

10

9

8

Задний

 динамик высокого диапазона

LH

Задний

 динамик низкого диапазона

LH

Сабвуфер

Задний

 динамик низкого диапазона

RH

Задний

 динамик высокого диапазона

RH

Передний

 динамик низкого диапазона

LH

Передний

 динамик высокого диапазона

LH

Передний

 среднечастотный динамик

LH

Задняя распределительная коробка (RJB)

Распределительная коробка аккумуляторной батареи (BJB)

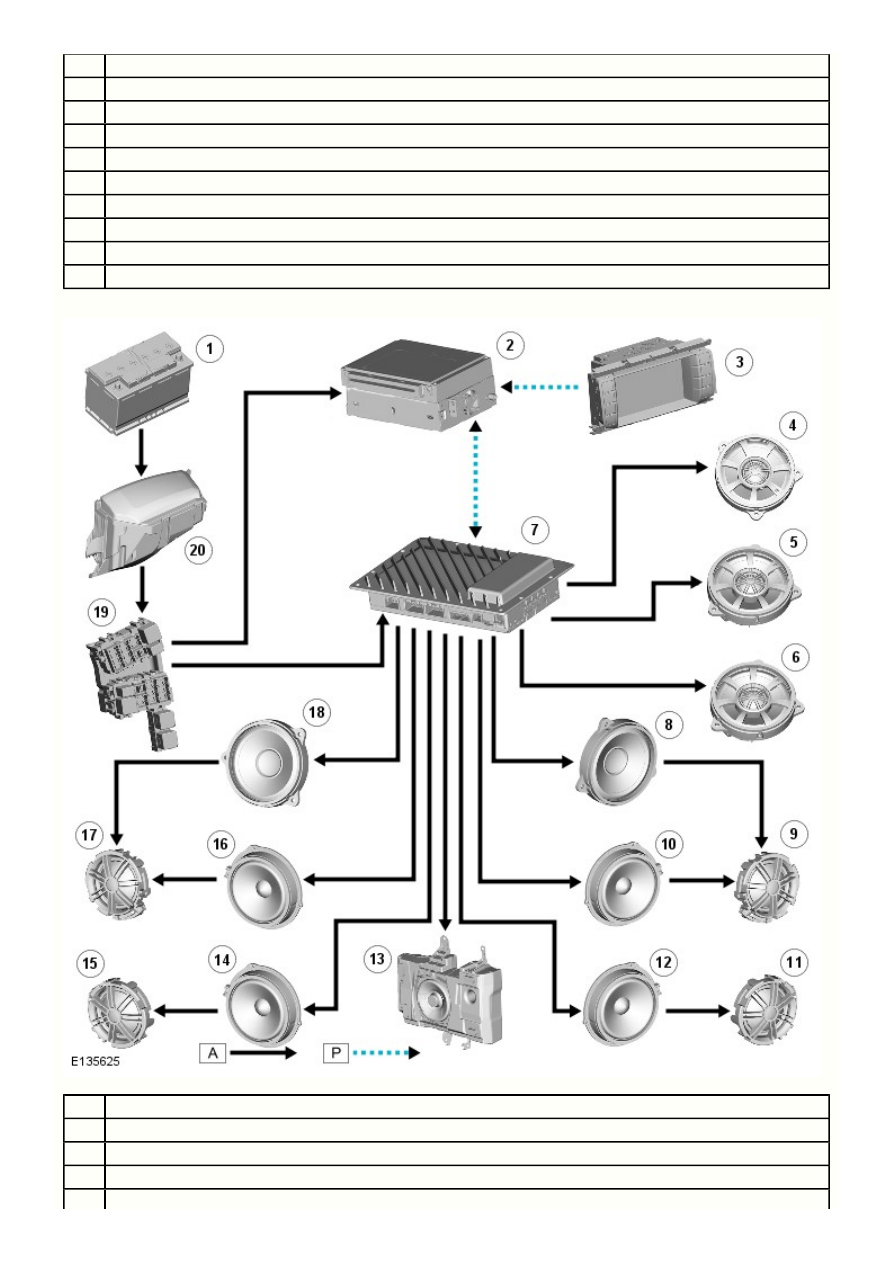

СХЕМА УПРАВЛЕНИЯ - ДИНАМИКИ АУДИОСИСТЕМЫ PREMIUM

Наименование

Аккумуляторная батарея

Встроенный аудиоблок (IAM)

Сенсорный экран (TSD)

Центральный коаксиальный динамик

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

Задний

 коаксиальный динамик объемного звучания

RH

Задний

 коаксиальный динамик объемного звучания

LH

Усилитель аудиосистемы

Передний

 среднечастотный динамик

RH

Передний

 динамик высокого диапазона

RH

Передний

 динамик низкого диапазона

RH

Задний

 динамик высокого диапазона

RH

Задний

 динамик низкого диапазона

RH

Сабвуфер

Задний

 динамик низкого диапазона

LH

Задний

 динамик высокого диапазона

LH

Передний

 динамик низкого диапазона

LH

Передний

 динамик высокого диапазона

LH

Передний

 среднечастотный динамик

LH

Задняя распределительная коробка (RJB)

Распределительная коробка аккумуляторной батареи (BJB)

Работа системы

ПРИНЦИП ДЕЙСТВИЯ

Система "Lo-Line"

Все динамики автомобиля получают питание от усилителя мощности, являющегося неотъемлемой частью головного аудиоблока.
Динамики соединены проводами с головным блоком.

Системы Hi-Line и Premium

Все динамики автомобиля получают питание от усилителя аудиосистемы, расположенного под

 передним сиденьем. Динамики

LH

подсоединены к усилителю проводами.

Аудиосигналы для аудиовывода генерируются различными источниками и подаются на усилитель аудиосистемы по кольцевой шине
передачи данных мультимедийных систем (MOST). Предусмотрено два варианта выходной мощности усилителя аудиосистемы.
Выходная мощность зависит от комплектации автомобиля и может составлять 380 Вт или 825 Вт. Динамики соединены проводами с
усилителем аудиосистемы.

Наименование элемента

ОПИСАНИЕ

Система "Lo-Line"

Система имеет 8 динамиков:

4 высокочастотных динамика: алюминиевый конус, 25 мм, 4 Ом, 50 Вт
4 низкочастотных динамика: бумажный конус, резиновый подвес, 165 мм, 4 Ом, 50 Вт макс.

Система Hi-Line

4 высокочастотных динамика: алюминиевый конус, 25 мм, 4 Ом, 50 Вт
4 низкочастотных динамика: полипропиленовый конус, резиновый подвес, 165 мм, 2 Ом, 100 Вт макс.;
2 среднечастотных динамика: полипропиленовый конус, резиновый подвес, 100 мм, 2 Ом, 100 Вт макс.
Сабвуфер: полипропиленовый конус, резиновый подвес, 200 мм, 2 х 2 Ом, 2 х 100 Вт макс.

Система "Premium"

4 высокочастотных динамика: алюминиевый конус, 25 мм, 4 Ом, 50 Вт
4 низкочастотных динамика: полипропиленовый конус, резиновый подвес, 165 мм, 2 Ом, 100 Вт макс.;
2 среднечастотных динамика: полипропиленовый конус, резиновый подвес, 100 мм, 2 Ом, 100 Вт макс.
3 коаксиальных динамика: полипропиленовый среднечастотный конус, алюминиевый высокочастотный динамик, 100 мм
(СЧ)/25 мм (ВЧ), 2 Ом, 100 Вт макс.
Сабвуфер: полипропиленовый конус, резиновый подвес, 200 мм, 2 х 2 Ом, 2 х 100 Вт макс.

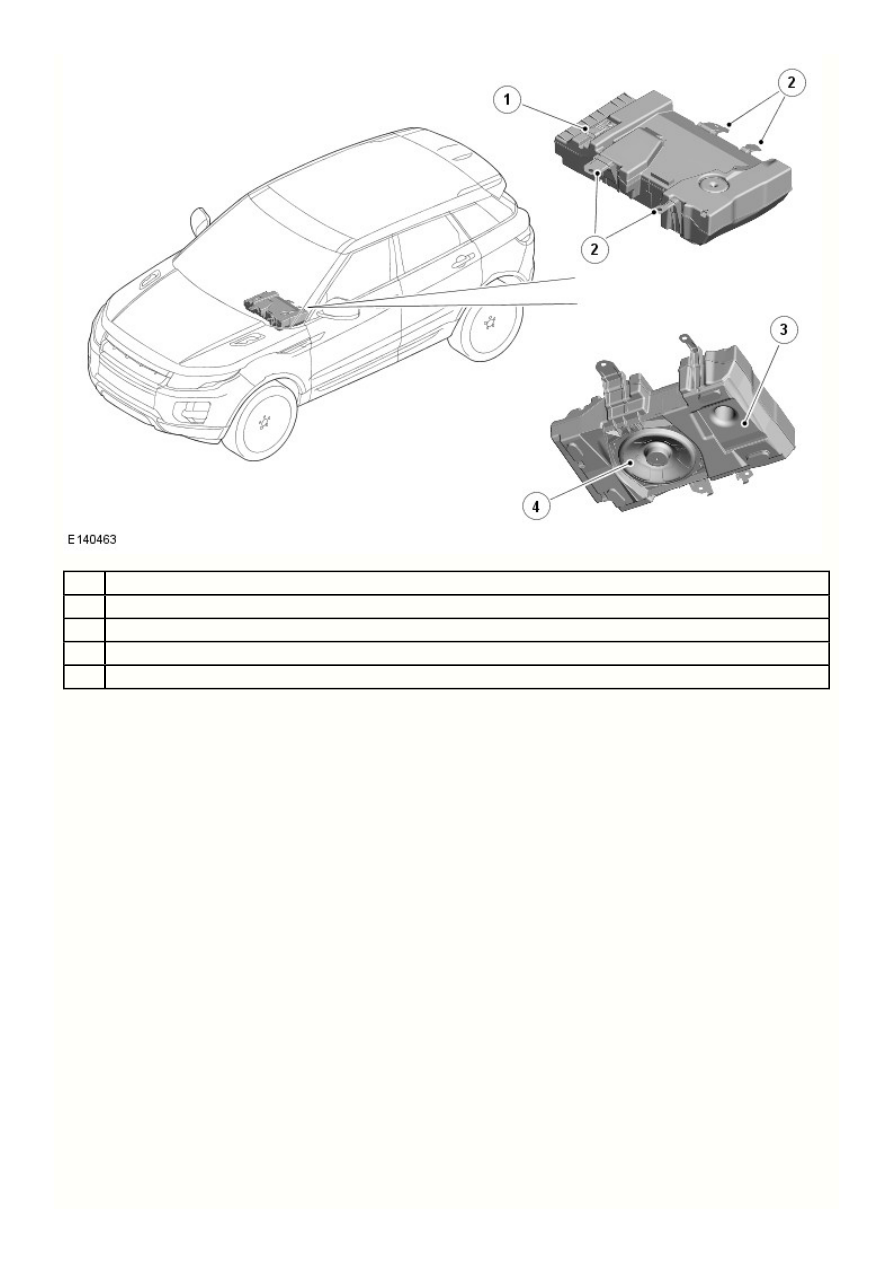

Низкочастотный сабвуфер (только системы Hi-Line и Premium)

4

3

2

1

Поз.

Наименование

Электрический разъем

Крепежные кронштейны

Молдинг сабвуфера

Динамик низкочастотного сабвуфера

Низкочастотный сабвуфер расположен под

 передним сиденьем. Сабвуфер оснащается 4 кронштейнами, которые крепятся к

RH

панели пола 4 болтами. Отдельный 4-контактный разъем используется для соединения сабвуфера с общей электросетью автомобиля.

Динамик сабвуфера диаметром 200 мм расположен с нижней стороны молдинга сабвуфера. Низкие частоты сабвуфера дополняют
высокие частоты от других динамиков системы.

Электропитание пассивного сабвуфера обеспечивает усилитель аудиосистемы.

2.

1.

Информационно-развлекательная система - Информационно-развлекательная система

Диагностика и проверки

Принцип действия

Подробное описание информационно-развлекательной системы приведено в соответствующих разделах "Описание и работа" в
руководстве по ремонту.

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться



гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли предварительное разрешение согласно какой-либо действующей специальной
программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех



десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Все диагностическое оборудование должно соответствовать требованиям местного законодательства.



Необходимо регулярно проводить проверку и калибровку соответствующего диагностического оборудования согласно



инструкциям изготовителя.

Мастерская должна быть оснащена полным набором оборудования общего назначения, которое должно поддерживаться в



хорошем состоянии и быть доступно для всех надлежащим образом обученных сотрудников.

Согласно TOPIx, диагностическое оборудование должно соответствовать минимальным требованиям JLR для оборудования



общего назначения.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните



основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Наружный осмотр

Механика

Электрика

Головной аудиоблок (AHU)
Встроенный аудиоблок (IAM)
Блок усилителя аудиосистемы (AAM)
Многофункциональный дисплей (MFD)
Сенсорный экран (TS)
Блок управления спутниковым радио (SRCM)
Блок управления цифрового радиовещания (DRCM)
Блок управления ТВ (TVCM) §
Блок управления мультимедийной системой задней части
салона (RSECM)
Динамики
Поцарапанные/грязные компакт-диски
Попадание воды

Плавкие предохранители
Жгуты проводов и электрические разъемы
Головной аудиоблок (AHU)
Встроенный аудиоблок (IAM)
Блок усилителя аудиосистемы (AAM)
Многофункциональный дисплей (MFD)
Сенсорный экран (TS)
Блок управления спутниковым радио (SRCM)
Блок управления цифрового радиовещания (DRCM)
Блок управления ТВ (TVCM) §
Блок управления мультимедийной системой задней части
салона (RSECM)
Антенны
Динамики
