Информационно-развлекательная система - Динамики   - Обзор

Описание и принцип действия

ОБЗОР

На автомобиль может быть установлен один из трех вариантов аудиосистемы:

Система "Lo-Line"

80 Вт - усилитель встроен в головной аудиоблок
8 динамиков.

Система Hi-Line

Аудиосистема Meridian мощностью 380 Вт – отдельный усилитель
11 динамиков, включая пассивный сабвуфер.

Система "Premium"

Аудиосистема Meridian с объемным звучанием мощностью 825 Вт - отдельный усилитель
17 динамиков, включая пассивный сабвуфер.

В состав аудиосистемы Lo-Line мощностью 80 Вт входят 8 динамиков: по одинаковому низкочастотному динамику и по
высокочастотному динамику в каждой из дверей. На 3-дверных моделях задние динамики расположены в задней панели облицовки.

В состав аудиосистемы Hi-Line Premium мощностью 380 Вт входят 11 динамиков, включая низкочастотные и высокочастотные
динамики в дверях, среднечастотные динамики в передних дверях и дополнительный пассивный сабвуфер, расположенный под

RH

 передним сиденьем.

(правый)

В состав системы объемного звучания Meridian мощностью 825 Вт входят 17 динамиков. Эта система предусматривает установку
низкочастотного и высокочастотного динамика на каждой двери (или задней панели облицовке в 3-дверных моделях), а также
среднечастотного динамика в передних дверях. Она также предусматривает центральный динамик на панели приборов, 2 динамика
имитации объемного звука на

 и

 облицовках багажного отделения и пассивный сабвуфер, расположенный под

LH (левый)

RH

RH

передним сиденьем.

Питание на систему Lo-Line подается усилителем в головном аудиоблоке, который располагается в панели приборов, позади
интегрированной панели управления (ICP) и блока

 . Динамики соединены проводами с

ATC (автоматический климат-контроль)

головным аудиоблоком.

Питание на системы Hi-Line и Premium подается усилителем аудиосистемы, расположенным под

 передним сиденьем. Усилителем

LH

аудиосистемы управляет встроенный аудиоблок (IAM) посредством кольцевой шины передачи данных мультимедийных систем
(MOST). Динамики подсоединены к усилителю проводами.

6

5

4

3

2

1

Поз.

Информационно-развлекательная система - Динамики   - Работа системы и описание ее
составных частей

Описание и принцип действия

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;   = среднескоростная шина CAN;   = MOST



A

N

P

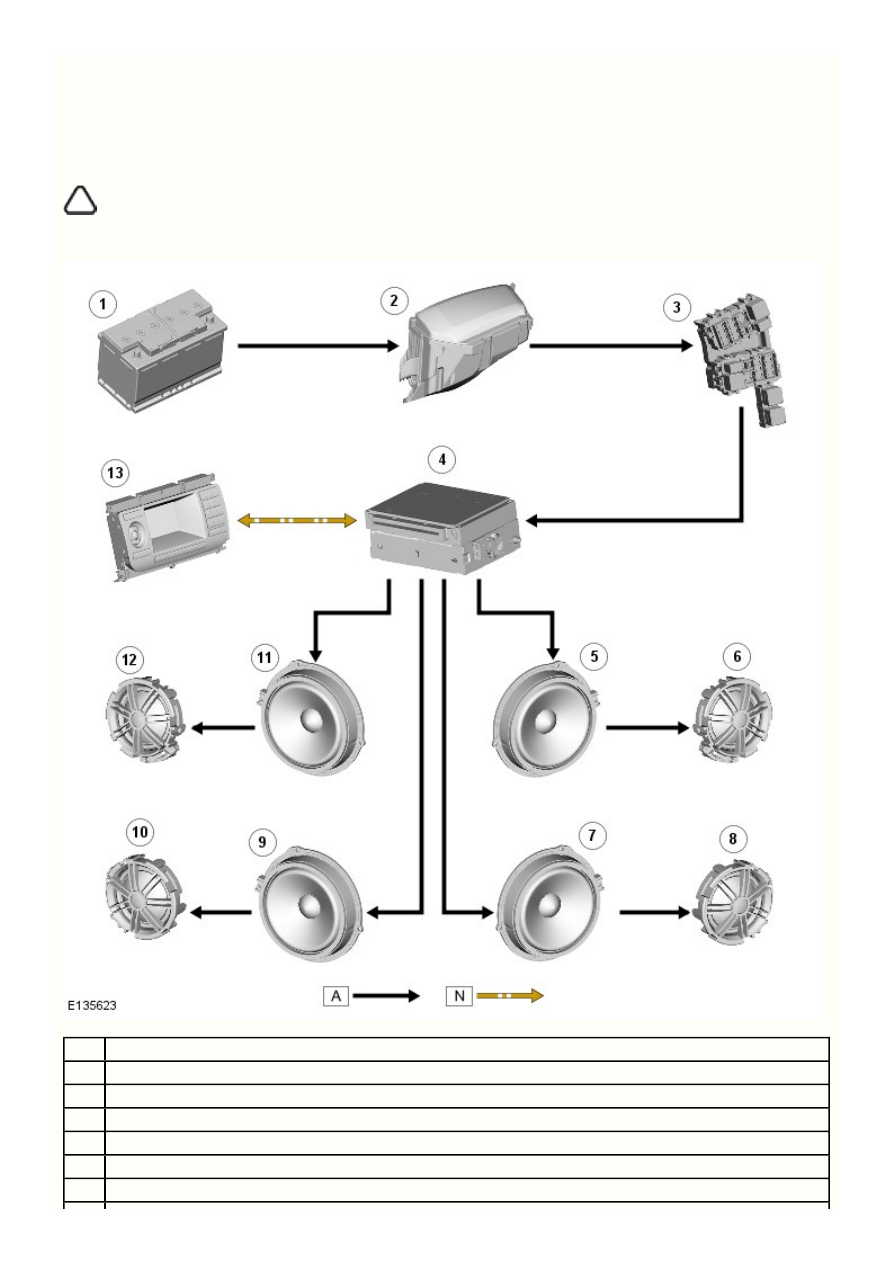

СХЕМА УПРАВЛЕНИЯ - ДИНАМИКИ АУДИОСИСТЕМЫ LO-LINE

Наименование

Аккумуляторная батарея

Распределительная коробка аккумуляторной батареи (BJB)

Задняя распределительная коробка (RJB)

Головное устройство аудио

Передний

 динамик низкого диапазона

RH (правый)

Передний

 динамик высокого диапазона

RH

7

6

5

4

3

2

1

Поз.

13

12

11

10

9

8

7

Задний

 динамик низкого диапазона

RH

Задний

 динамик высокого диапазона

RH

Задний

 динамик низкого диапазона

LH (левый)

Задний

 динамик высокого диапазона

LH

Передний

 динамик низкого диапазона

LH

Передний

 динамик высокого диапазона

LH

Многофункциональный дисплей

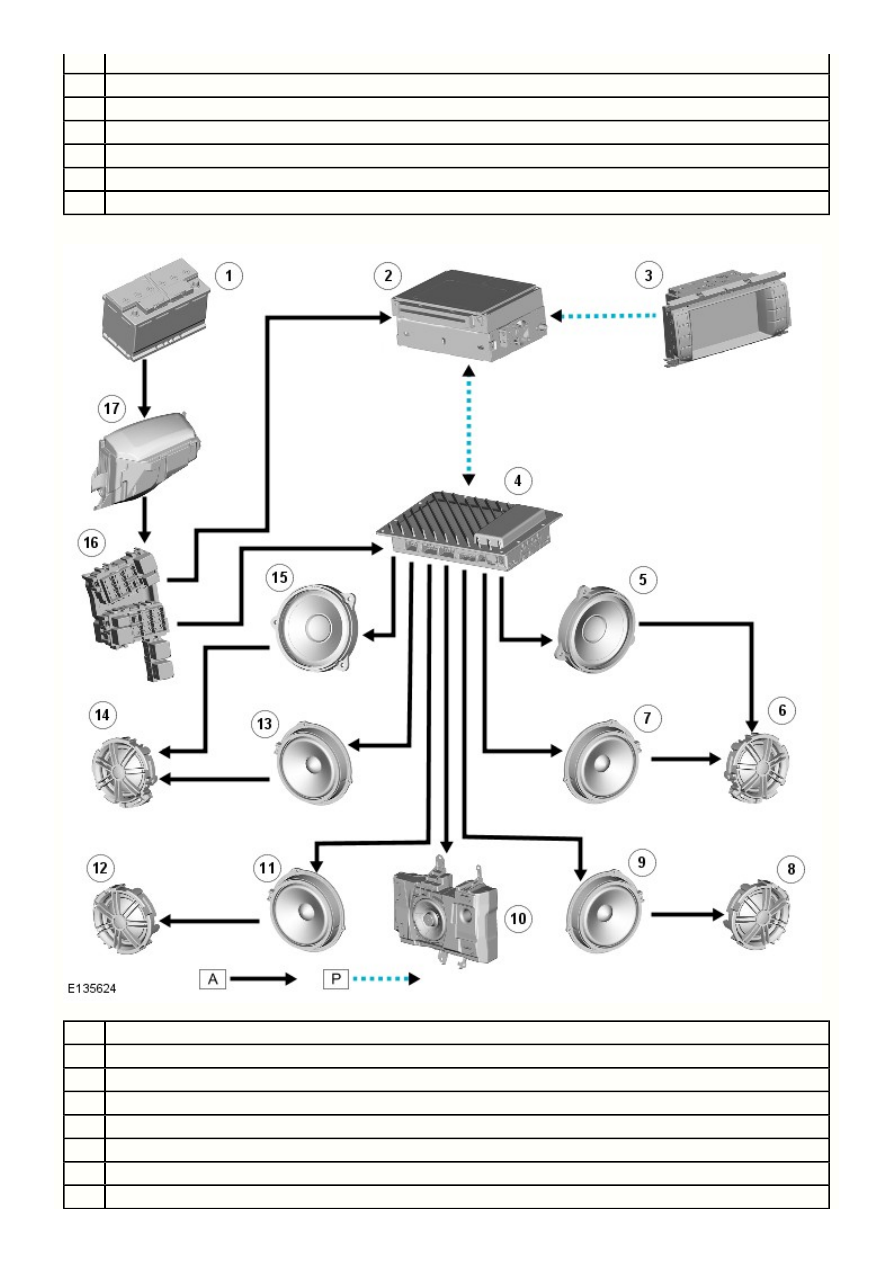

СХЕМА УПРАВЛЕНИЯ - ДИНАМИКИ АУДИОСИСТЕМЫ HI-LINE

Наименование

Аккумуляторная батарея

Встроенный аудиоблок (IAM)

Сенсорный экран (TSD)

Усилитель аудиосистемы

Передний

 среднечастотный динамик

RH

Передний

 динамик высокого диапазона

RH

Передний

 динамик низкого диапазона

RH
