Range Rover Evoque. Руководство - часть 582

5.

4.

3.

2.

1.

3.

2.

1.

Заглушите все отверстия. Используйте новые заглушки.



При работе с хладагентом R-134a всегда соблюдайте меры



предосторожности, касающиеся охраны труда и техники безопасности.

Соберите хладагент в специализированное оборудование и



используйте повторно.

Отсоедините магистрали высокого и низкого давления от соответствующих
соединительных устройств.

Evacuation

Подсоедините нагнетательные магистрали высокого и низкого давления

к соответствующим соединениям.

Опорожните систему кондиционирования в соответствии с инструкциями

изготовителя.

ПРИМЕЧАНИЕ: Мешочек с влагопоглотителем следует заменять



только в следующих случаях: контур хладагента загрязнен (например,
заедает компрессор), имеются утечки в системе и хладагент попадает в
атмосферу, либо контур хладагента был разомкнут более 24 часов
вследствие ремонта.

Обратитесь к процедуре: Desiccant Bag - 2.2L Duratorq - Td4 (412-01, Снятие
и установка).

Charging

ПРЕДОСТЕРЕЖЕНИЕ: Опорожнение системы должно



производиться непосредственно перед заправкой. Промедление между
опорожнением и заправкой не допустимо

Перед заправкой или во время заправки добавьте соответствующее

количество масла в систему кондиционирования.

Заправьте систему кондиционирования в соответствии со

спецификацией.

Обратитесь к процедуре: Specifications (412-00, Спецификации).

Отсоедините магистрали высокого и низкого давления от

соответствующих соединительных устройств.

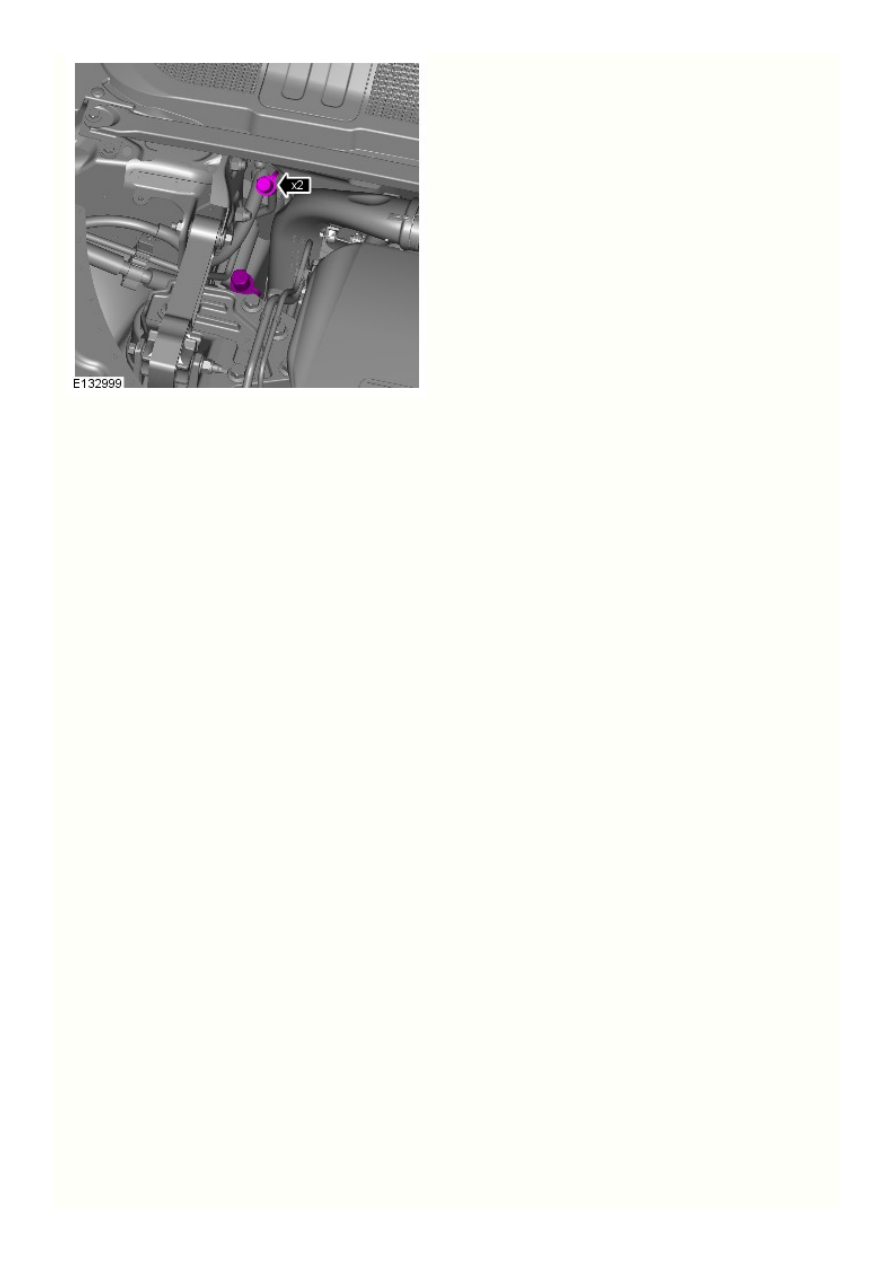

Установите и плотно затяните крышки соединений

высокого и низкого давления.



Момент затяжки:

6 Nm

7.

6.

5.

4.

3.

2.

1.

Система климат-контроля – Общие сведения - Ввод в эксплуатацию компрессора
кондиционера (A/C)

Общие процедуры

Activation

ПРЕДОСТЕРЕЖЕНИЕ: Несоблюдение этого требования может привести к повреждению данного компонента.



Установите ключ зажигания в положение ON и удостоверьтесь, что

кондиционер (A/C) выключен.

Запустите двигатель и дайте ему поработать в течение не менее 5

минут.

С помощью органов управления установите температуру 22 °C и

скорость вентилятора 75%.

Включите A/C.

Откройте все вентиляционные дефлекторы на передней панели.

Дайте системе A/C поработать не менее 5 минут, двигатель должен

работать в холостом режиме.

После этого компрессор стабилизируется и масло равномерно

распределится по всей системе.

Управление микроклиматом -

Моменты затяжки

Описание

Nm lb-ft lb-in

Магистраль хладагента компрессора кондиционера: гайки M8

24

18

-

Магистраль хладагента конденсатора кондиционера: гайки M6

7

-

62

Гайка крепления компрессора кондиционера: автомобили с бензиновым двигателем 2.0L

25

18

-

Болты крепления компрессора кондиционера

25

18

-

Болты Torx радиатора конденсатора кондиционера

10

7

-

Болты корпуса отопителя и испарителя

7

-

62

Болты Torx крепления корпуса отопителя к перегородке

7

-

62

Датчик давления

8

-

71

Болты термостатического расширительного клапана

4

-

35

Гайка термостатического расширительного клапана

9

-

80
