7

6

5

4

3

2

1

Поз.

Управление микроклиматом - Кондиционирование воздуха   - Работа системы и описание
ее составных частей

Описание и принцип действия

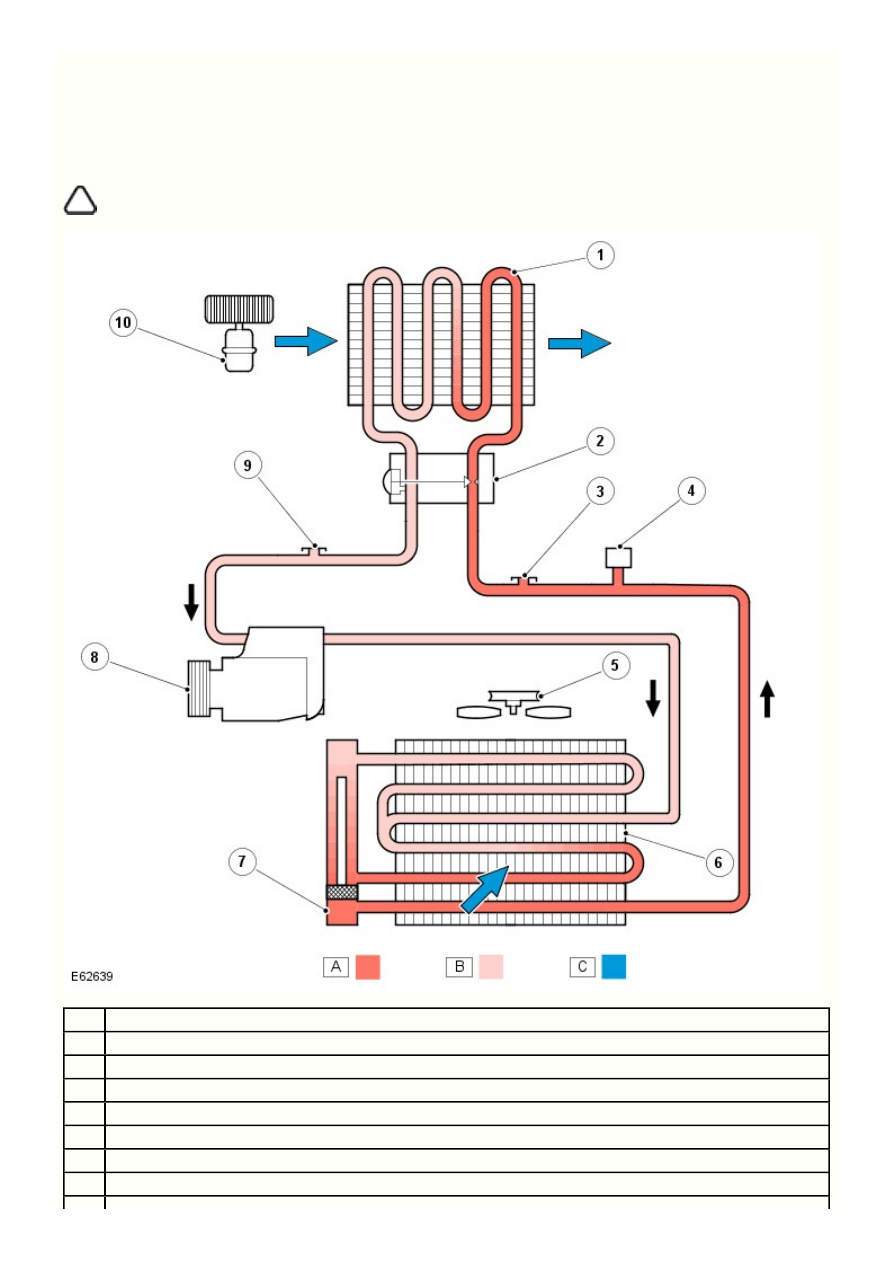

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = жидкий хладагент;   = газообразный хладагент;   = воздушный поток



A

B

C

Наименование

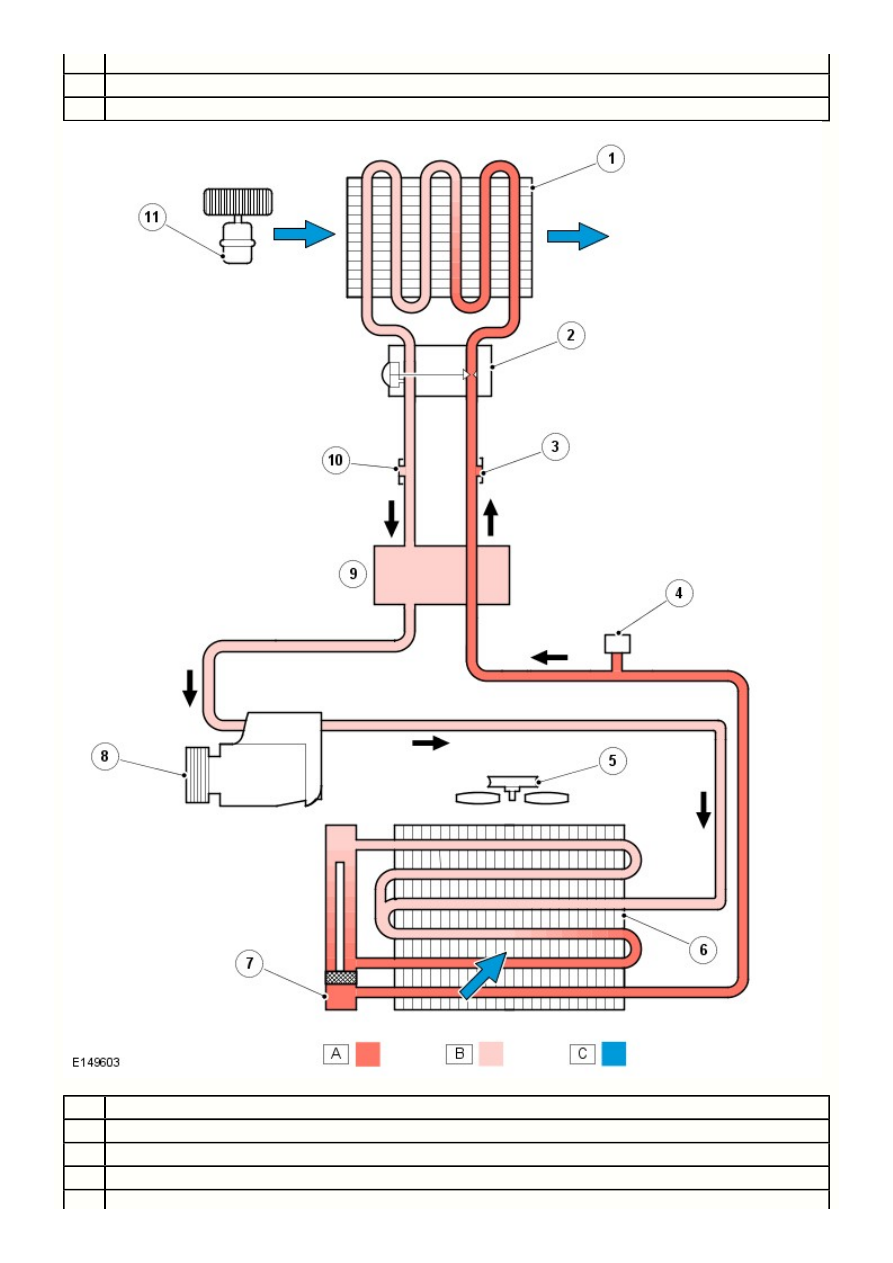

Испаритель

Терморегулирующий вентиль

Сервисное соединение высокого давления

Датчик давления хладагента

Работа вентилятора охлаждения двигателя

Конденсатор

Ресивер-осушитель

3

2

1

Поз.

10

9

8

Компрессор

A/C (кондиционирование воздуха)

Сервисное соединение низкого давления

Вентилятор системы охлаждения

Наименование

Испаритель

Терморегулирующий вентиль

Сервисное соединение высокого давления

11

10

9

8

7

6

5

4

Датчик давления хладагента

Работа вентилятора охлаждения двигателя

Конденсатор

Ресивер-осушитель

Компрессор

A/C

IHX

Сервисное соединение низкого давления

Вентилятор системы охлаждения

Работа системы

ПРИНЦИП ДЕЙСТВИЯ

Для достижения эффекта теплопередачи осуществляется принудительная циркуляция хладагента, который дважды претерпевает
изменение агрегатного состояния. В каждом из режимов хладагент меняет состояние, в результате чего происходит максимальное
поглощение тепла или теплоотдача.

Сторона низкого давления/ низкой температуры - от терморегулирующего вентиля, через испаритель к компрессору. Давление и
температура хладагента понижаются в терморегулирующем вентиле, затем, в испарителе, для поглощения тепла хладагент изменяет
состояние с жидкого на парообразное.

Сторона высокого давления/ высокой температуры - от компрессора, через конденсатор и ресивер-осушитель к терморегулирующему
вентилю. Давление и температура хладагента повышаются по мере того, как он проходит через компрессор, затем в конденсаторе
хладагент отдает тепло и переходит из газообразного состояния в жидкое.

Работой системы

 управляет



A/C

ATC (автоматический климат-контроль)

Обратитесь к процедуре: Control Components (412-01 Climate Control, Описание и принцип действия).

Наименование элемента

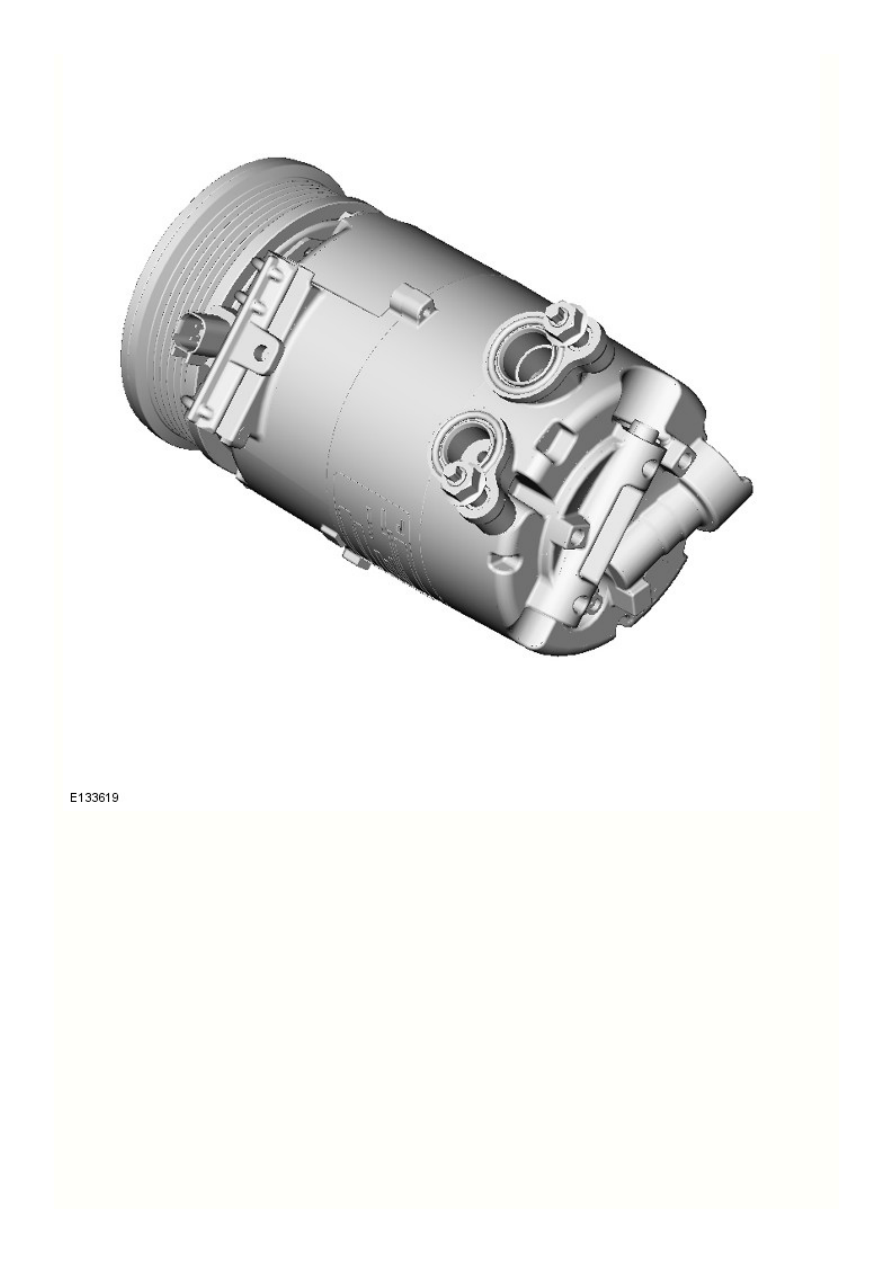

 КОМПРЕССОР

A/C

GTDi

DW12C
