2

1

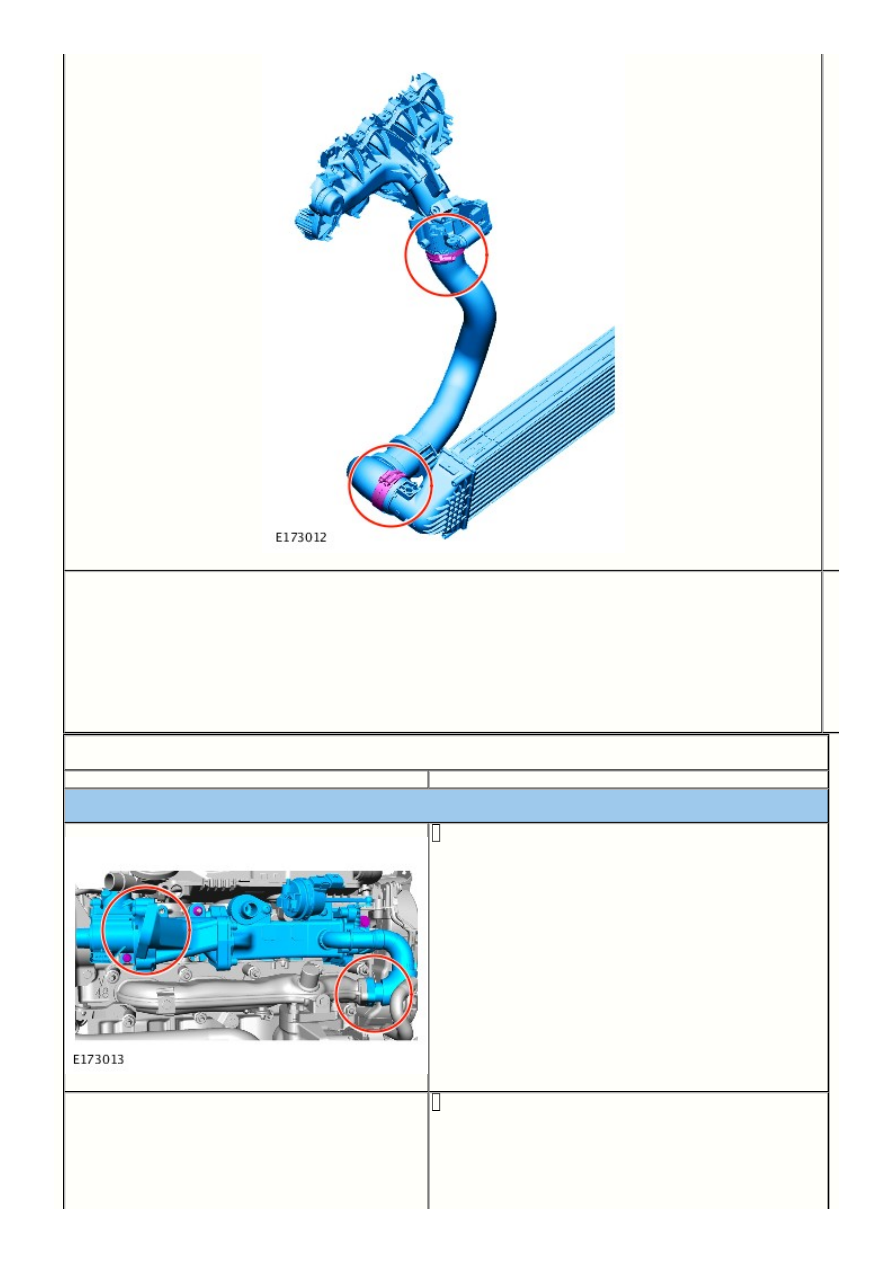

Шланги наддува неправильно
установлены, плохо закреплены, имеют
утечки, засорения или повреждения?
Да

Нет

PINPOINT-ТЕСТ C : ПРОВЕРКИ СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРКИ СИСТЕМЫ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (EGR) НА НАЛИЧИЕ УТЕЧЕК ВОЗДУХА ИЛИ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ

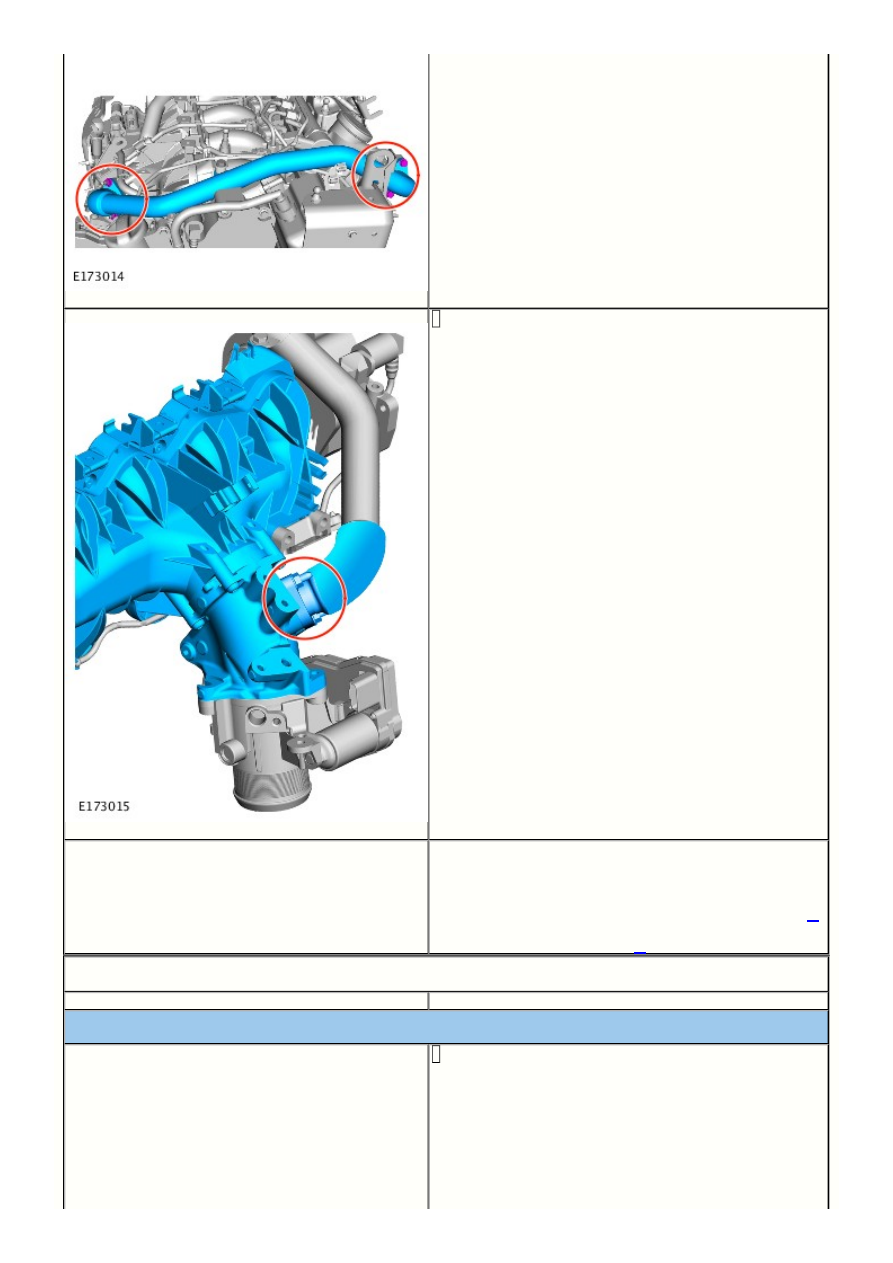

Проверьте систему рециркуляции отработавших газов (EGR) на
наличие утечек воздуха или охлаждающей жидкости в указанных
ключевых областях

Проверьте систему рециркуляции отработавших газов (EGR) на
наличие утечек воздуха или охлаждающей жидкости в указанных
ключевых областях

1

3

Проверьте систему рециркуляции отработавших газов (EGR) на
наличие утечек воздуха или охлаждающей жидкости в указанных
ключевых областях

Имеются ли утечки воздуха или охлаждающей жидкости из системы
рециркуляции отработавших газов (EGR)?
Да

Выполните требуемые действия по устранению неисправности.
Затем выполните следующее: Перейдите к PINPOINT-ТЕСТУ

D.

Нет

Перейдите к PINPOINT-ТЕСТУ

D.

PINPOINT-ТЕСТ D : ПРОВЕРКИ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ СИСТЕМУ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ НА НАЛИЧИЕ УТЕЧЕК, ЗАСОРЕНИЯ, А ТАКЖЕ ПРОВЕРЬТЕ
ПРАВИЛЬНОСТЬ УСТАНОВКИ

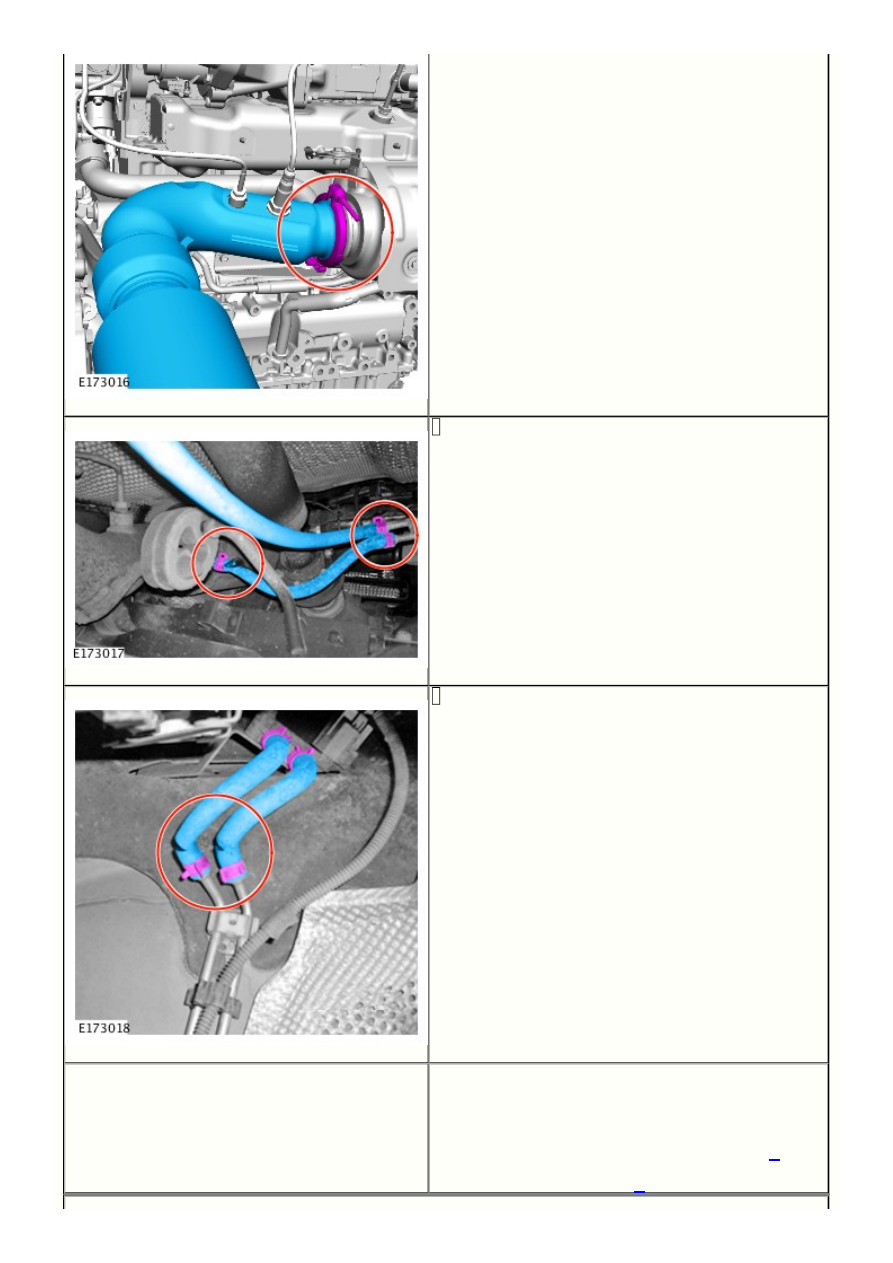

Проверьте систему выпуска отработавших газов на наличие дыр,
повреждений и разошедшихся швов в указанных ключевых
областях. Убедитесь, что все компоненты системы выпуска
надежно закреплены. Проверьте на наличие очевидных
признаков изгибов и вмятин. Проверьте на наличие изменений
цвета корпуса каталитического нейтрализатора, что может
указывать на перегрев и/или засорение. Проверьте на наличие
следов утечки масла из-под хомута системы выпуска
противосажевого фильтра (DPF)

3

2

Убедитесь в отсутствии разрывов в резиновых шлангах датчика
DPF, как показано на рисунке

Убедитесь в отсутствии разрывов в резиновых шлангах датчика
DPF, как показано на рисунке

Имеются ли неправильно установленные или ненадежно
закрепленные компоненты системы выпуска/DPF, или утечки,
засорения, разрывы или повреждения компонентов?
Да

Отремонтируйте или замените по необходимости. Затем
выполните следующее: Перейдите к PINPOINT-ТЕСТУ

E.

Нет

Перейдите к PINPOINT-ТЕСТУ

E.

4.

3.

2.

1.

1

PINPOINT-ТЕСТ E : ПРОВЕРКИ ТУРБОКОМПРЕССОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОВЕРЬТЕ ТУРБОКОМПРЕССОР НА НАЛИЧИЕ УТЕЧЕК, ЗАСОРЕНИЯ, А ТАКЖЕ ПРОВЕРЬТЕ ПРАВИЛЬНОСТЬ УСТАНОВКИ

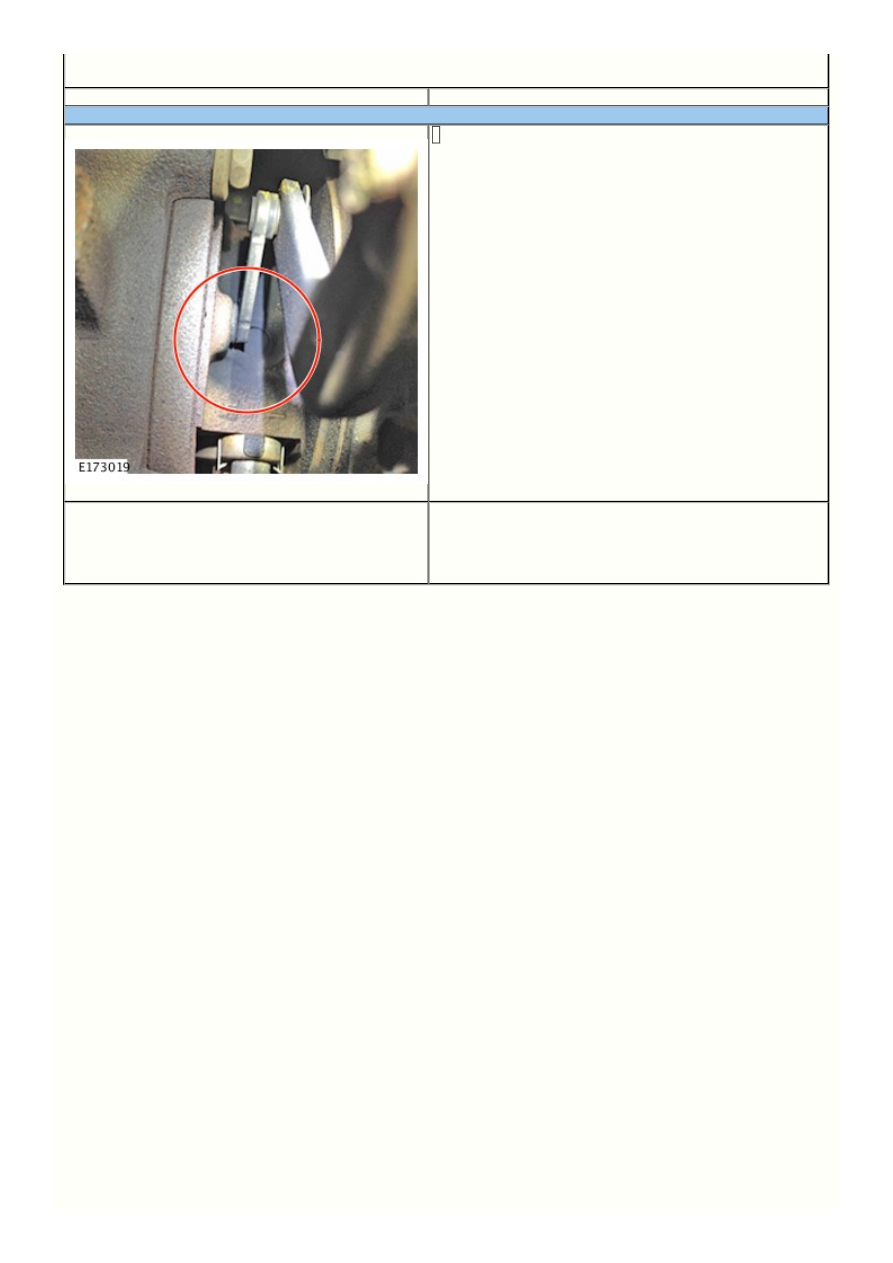

Осмотрите турбокомпрессор на наличие чрезмерных отложений
сажи в пространстве между турбиной и корпусом наносного
колеса. ПРИМЕЧАНИЕ. Нормальным считается наличие
небольших количеств сажи. Однако если сажи больше, чем
показано на рисунке, сфотографируйте узел и отправьте запрос
TA для получения помощи

Имеются ли чрезмерные отложения сажи в пространстве между
турбиной и корпусом наносного колеса?
Да

Предоставьте фотографию отложений сажи и отправьте запрос
TA для получения помощи

Инструкции по дальнейшей диагностике

После того как были выполнены все диагностические проверки и связанные корректирующие действия, выполните следующее:

ПРИМЕЧАНИЕ. Данный этап действителен только для автомобилей, предназначенных для рынка Великобритании. С

помощью линейного диагностического блока (IDU) проверьте приводы турбокомпрессора и системы EGR. Сообщите о
результатах, включая скриншоты

Запустите на SDD динамическую проверку турбокомпрессора, EGR и воздуховода и запишите результаты, включая

скриншоты

Запустите процедуру настройки воздуховода в SDD при работающем мониторинге канала CAN

Повторно запустите динамическую проверку турбокомпрессора, EGR и воздуховода и запишите результаты, включая

скриншоты

Если при выполнении описанных выше проверок не были обнаружены проблемы и на автомобиле по-прежнему присутствует
описанная клиентом неисправность, отправьте запрос TA для получения дополнительной помощи. Убедитесь, что все собранные
данные переданы вместе с TA, а также отправлены фотографии любых ремонтных операций, выполненных в составе описанных выше
диагностических процедур

Указатель кодов DTC

Полный перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.
За дополнительной информацией обратитесь к: Diagnostic Trouble Code (DTC) Index - TD4 2.2L Diesel, DTC: Engine Control Module
(PCM) (100-00 General Information, Описание и принцип действия).
