Range Rover Evoque. Руководство - часть 547





4.

3.

2.

1.

Подача топлива и органы управления - турбокомпрессор - Дизельный двигатель TD4 2.2L
- Шток привода турбокомпрессора

Снятие и установка

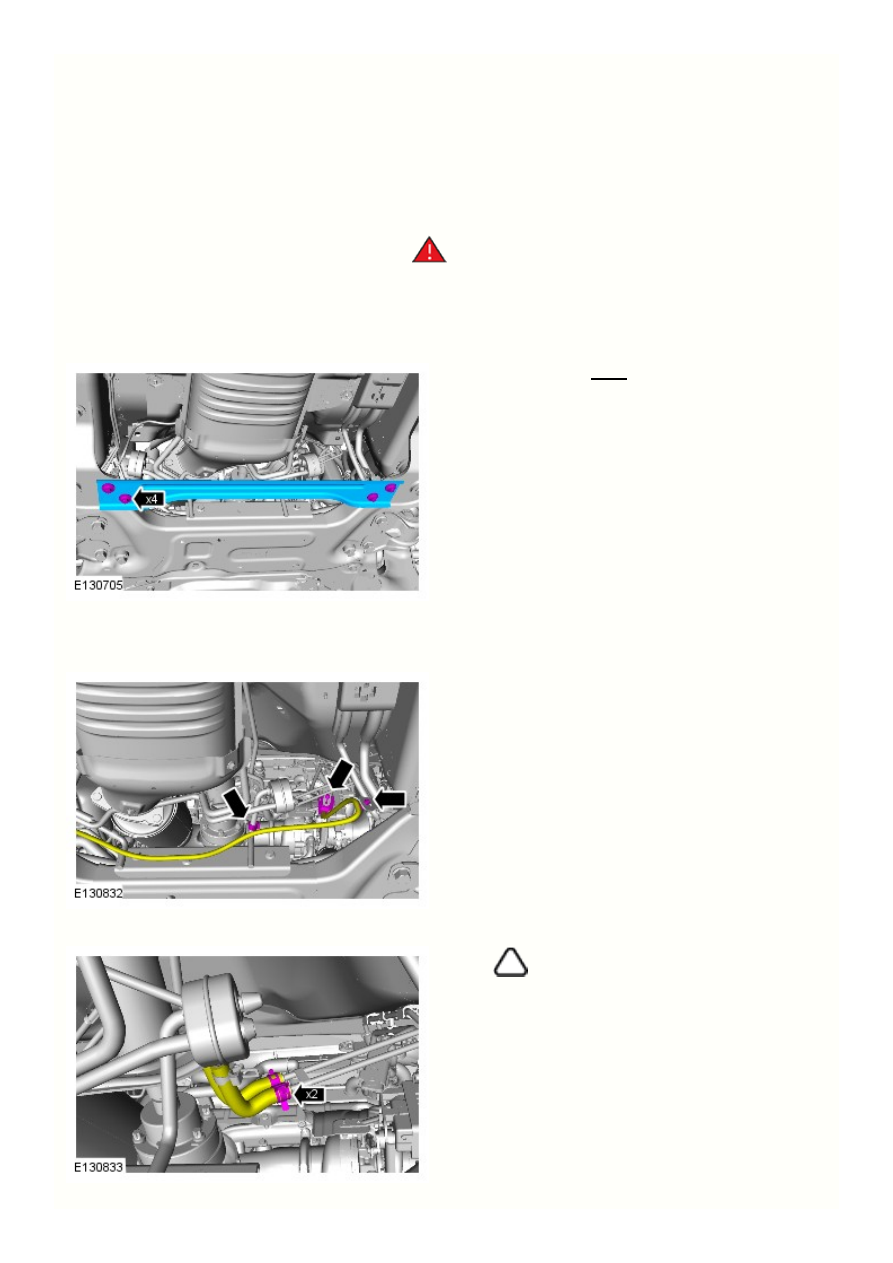

Снятие

Для всех автомобилей

ПРЕДУПРЕЖДЕНИЕ: Запрещается работать вблизи автомобиля



или под ним, если он опирается только на домкрат. Обязательно
устанавливайте под автомобиль страховочные опорные стойки.

Поднимите автомобиль и установите опоры.



Момент затяжки:

25 Nm

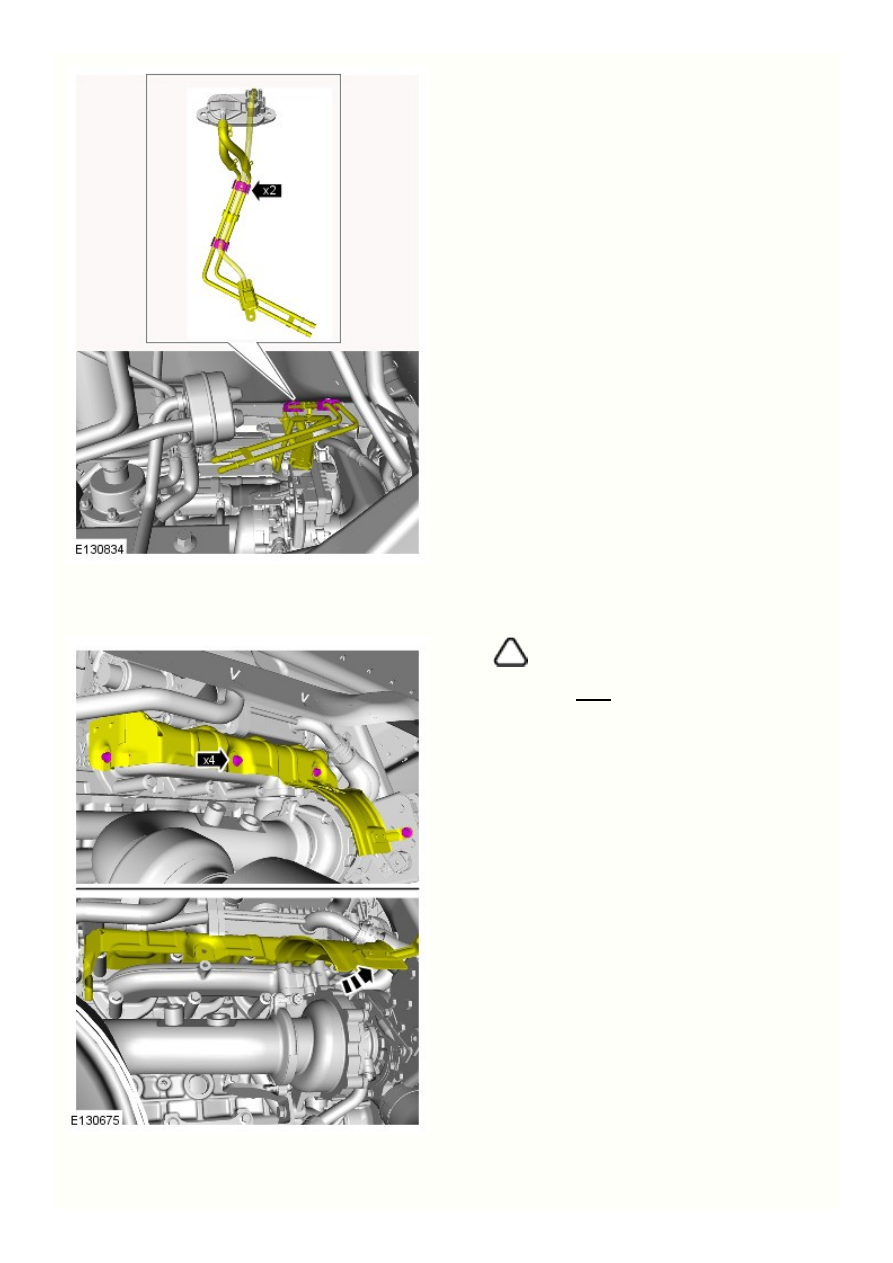

Автомобили с противосажевым фильтром (DPF)

ПРИМЕЧАНИЕ: Отметьте расположение шлангов.



7.

6.

5.

Для всех автомобилей

ПРИМЕЧАНИЕ: Все автомобили.





Момент затяжки:

10 Nm

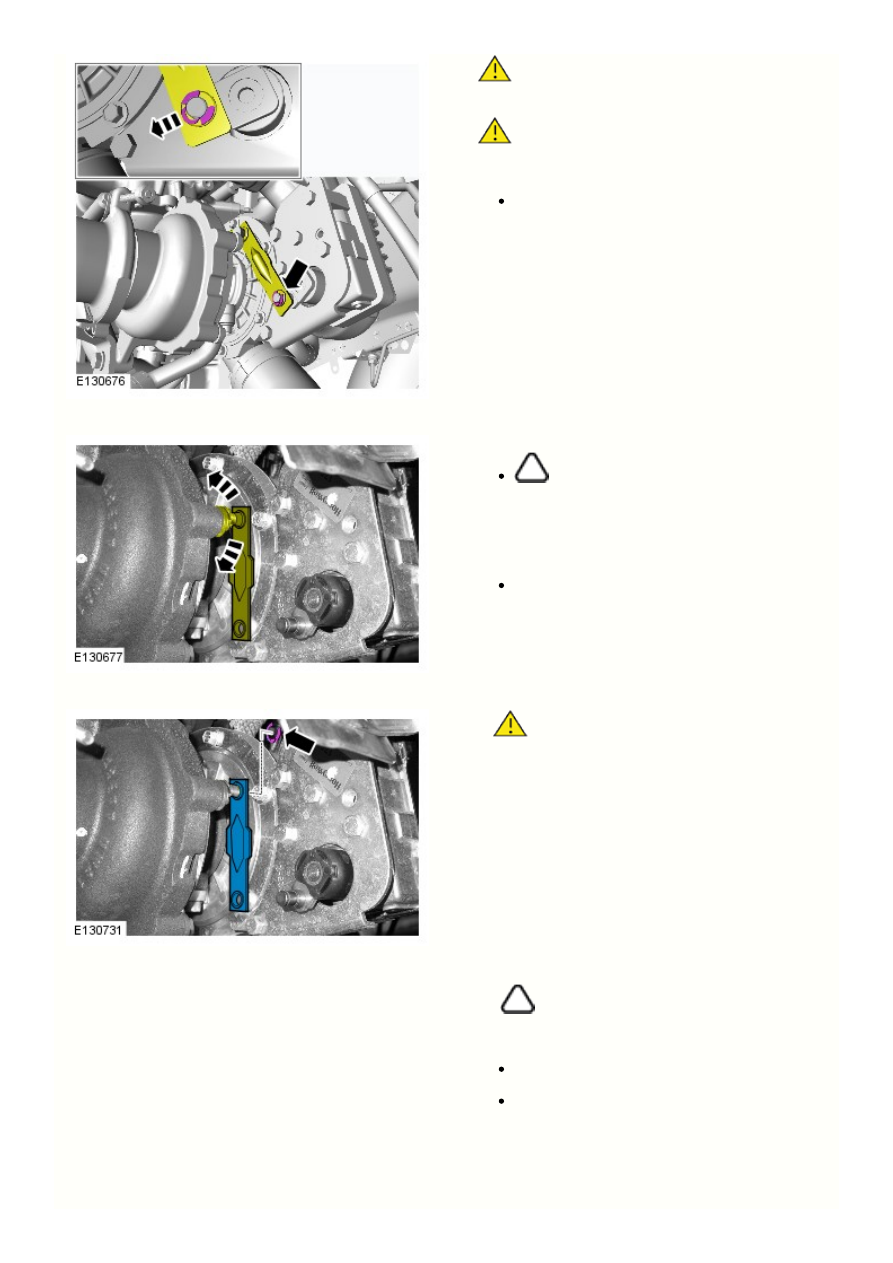

Предостережения:

10.

9.

8.

Соблюдайте особую осторожность, чтобы не



повредить соседние компоненты.

Во избежание повреждения червячной передачи не



поворачивайте кривошип привода турбокомпрессора с
изменяемой геометрией при снятии.

Может потребоваться вставить подходящий
инструмент между плечом вала и штоком привода, и
покачать из стороны в сторону.



ПРИМЕЧАНИЕ: Поначалу перемещения могут



быть затруднены из-за скопления углеродистых
отложений.

Нажимая пальцем, подвигайте механизм привода
турбокомпрессора с переменной геометрией, чтобы
убедиться в наличии достаточного хода.
Проверните 10-20 раз при необходимости для
облегчения движения.

ПРЕДОСТЕРЕЖЕНИЕ: Не прилагайте излишнее



усилие и не используйте рычаг для плеча кривошипа, так как
это может деформировать плечо кривошипа или повредить
механизм турбины.

При необходимости используйте легкопроникающий спрей.

ПРИМЕЧАНИЕ: Для полировки и устранения



коррозии может потребоваться очень тонкая влажная и сухая
бумага.

Нанесите легкопроникающее масло на штифты
турбокомпрессора и привода.
Очистите поверхности штифтов.

3.

2.

1.

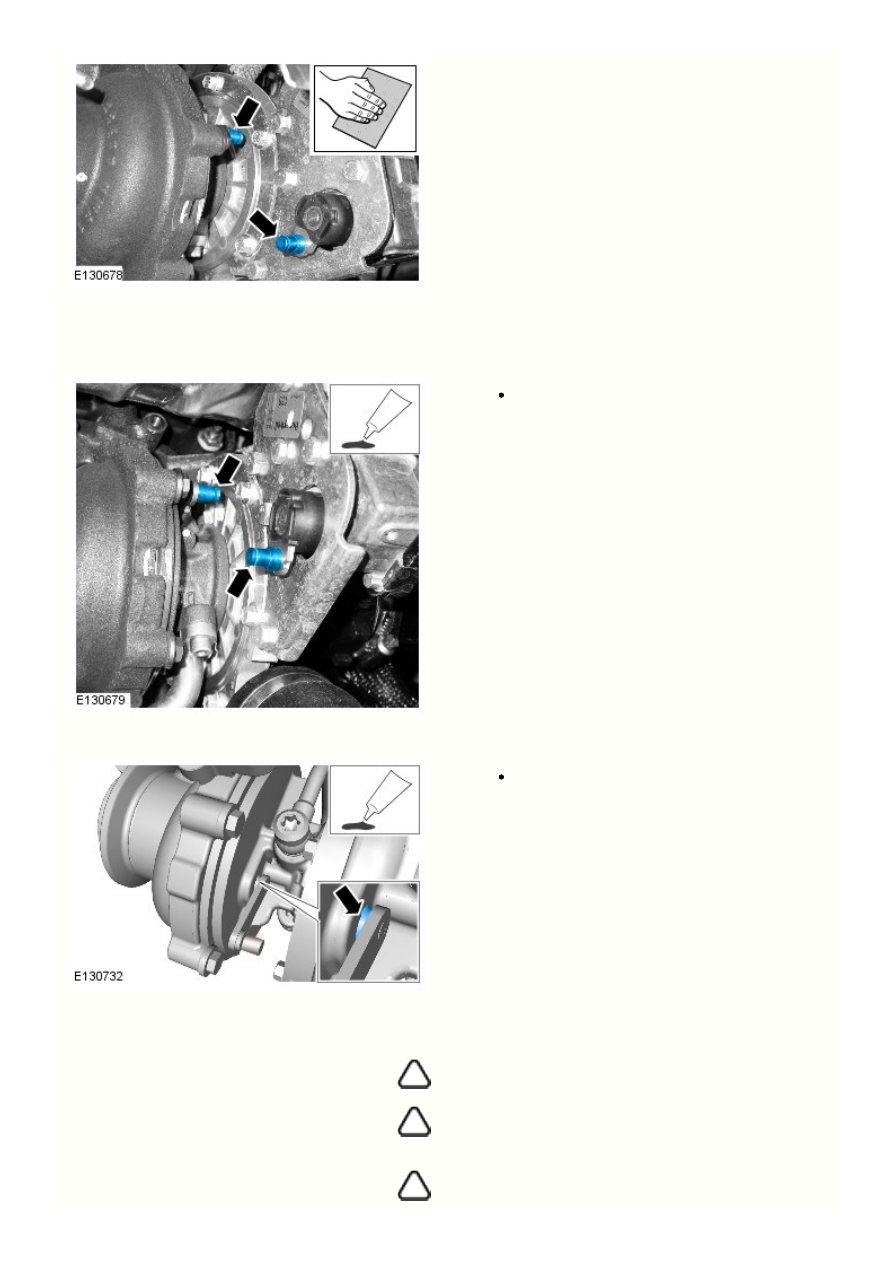

Установка



Нанесите смазку для высоких температур M1C9107 на
всю поверхность обоих штифтов.



Нанесите смазку для высоких температур M1C9107 на
всю поверхность обоих штифтов.

Примечания:

Установите новые фиксаторы.



С помощью подходящего инструмента проверните новые фиксаторы



в пазах, чтобы проверить правильность установки.

Нанесите смазку на штифты и соединения привода.
