6

5

4

3

2

1

Поз.

17

16

15

14

Коронная шестерня

Ведущая шестерня

Солнечные шестерни

Коронная шестерня

В коробке передач AW F21 используются одноступенчатый планетарный ряд и двухступенчатый планетарный ряд. Передачи этого
типа называются рядами Равинье и обеспечивают выбор 6 передач переднего хода и 1 передачи заднего хода.

Посредством включения одной или нескольких муфт крутящий момент двигателя передается на две планетарные передачи. Обеими
передачами управляют реактивные моменты тормозных муфт, создавая шесть передач переднего хода и одну передачу заднего хода.
Передаточные числа ступеней:

Шестерня

1-я

2-я

3-я

4-я

5-я

6-я

Задний ход

Коэффициент

4,148

2,370

1,556

1,155

0,859

0,686

3,394

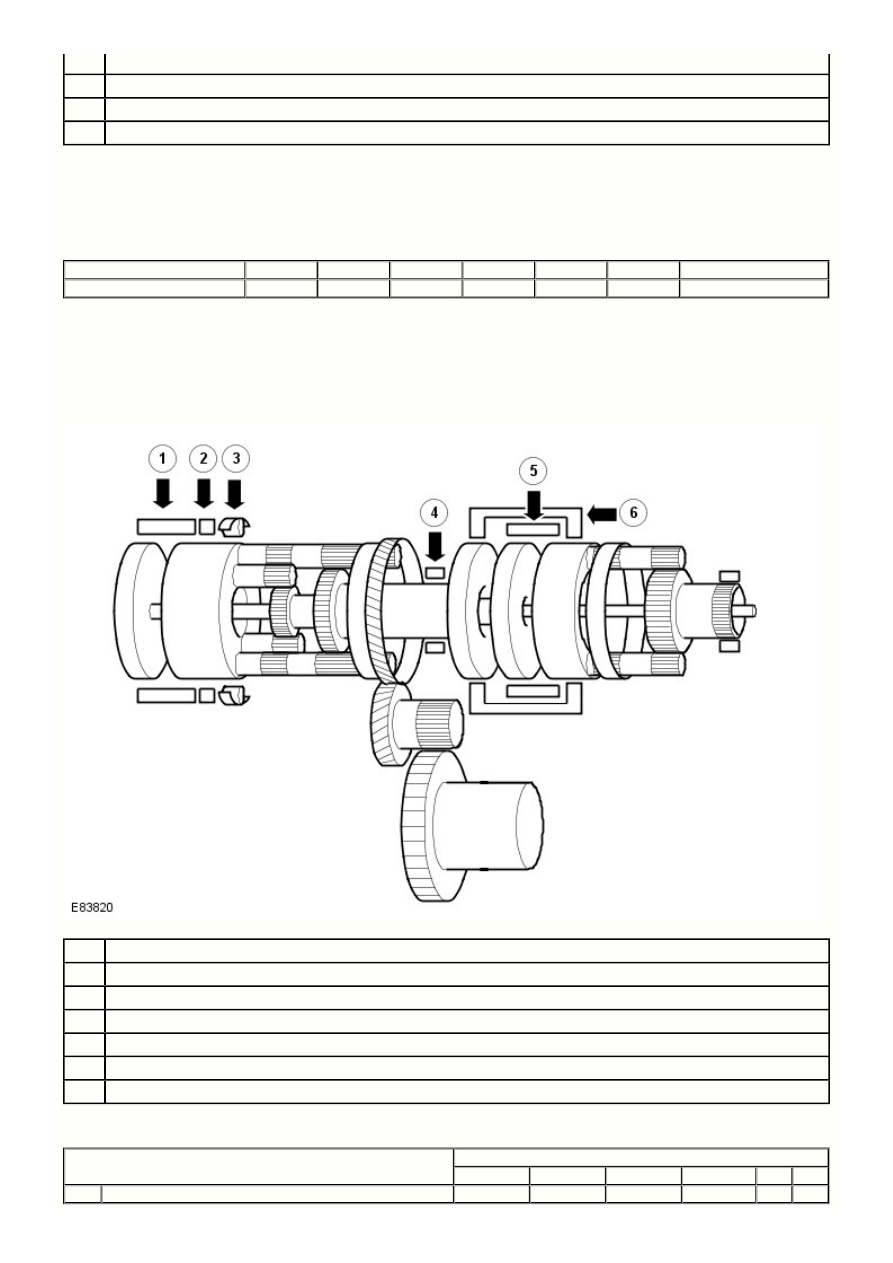

РАСПРЕДЕЛЕНИЕ ПОТОКОВ МОЩНОСТИ

Работой коробки передач управляет

 , который осуществляет переключение передач, включая и выключая различные

TCM

электромагнитные клапаны. Последовательность включения электромагнитных клапанов определяется сохраненной в памяти

TCM

программой и физическими условиями работы коробки передач: скоростью движения автомобиля, положением дроссельной заслонки,
нагрузкой двигателя и положением

 .

TCS

Наименование

Муфта: C2

Тормоз: B2

Муфта свободного хода: F1

Тормоз: B1

Муфта: C1

Муфта: C3

Поток мощности: 1-я передача, торможение двигателем

Работа электромагнитных клапанов

Положение переключателя TCS

Соленоид

SLC 1

SLC 2

SLC 3

SLB 1

S1

S2

D

Моторный тормоз

-

X

X

X

X

X

 = работает

X

Когда работает моторный тормоз, движущая сила передается на коробку передач от колес через раздаточную коробку. Водило заднего
планетарного ряда заблокировано односторонней муфтой (F1) и тормозом (B2) от вращения по часовой стрелке. Это приводит к тому,
что крутящий момент от колес передается непосредственно на двигатель, обеспечивая торможение двигателем.

Работа электромагнитных клапанов

Положение переключателя TCS

Соленоид

SLC 1

SLC 2

SLC 3

SLB 1

S1

S2

D

1-я передача

-

X

X

X

-

-

 = работает

X

Работа муфт и тормозов

Положение переключателя TCS

Сцепление

Тормозная система

Муфта свободного хода

C1

C2

C3

B1

B2

F1

D

1-я передача

X

-

-

-

-

X

 = работает

X

Планетарные ряды находятся в следующих состояниях:

Передний планетарный ряд

-  Подвод: коронная шестерня
-  Заблокированный элемент: солнечная шестерня
-  Отвод: водило

Задний планетарный ряд

-  Подвод: задняя солнечная шестерня
-  Заблокированный элемент: водило
-  Отвод: коронная шестерня

Передний планетарный ряд

Входной вал приводится в движение гидротрансформатором и вращается по часовой стрелке. Коронная шестерня планетарной
передачи вращается по часовой стрелке вместе с сателлитом, который также вращается по часовой стрелке вокруг своей оси и по
орбите. Солнечная шестерня планетарной передачи заблокирована гидравлическим насосом, который прижимает ее к коронной
шестерне планетарной передачи и перемещает солнечную шестерню по орбите, вращая вокруг ее оси.

Водило переднего планетарного ряда вращается по часовой стрелке в том же направлении, что и сателлит. Муфта (С1) включена и
блокирует водило планетарной передачи с солнечной шестерней заднего планетарного ряда.

Задний планетарный ряд

Солнечная шестерня планетарной передачи вращается по часовой стрелке. Короткий сателлит вращается против часовой стрелки.
Водило планетарной передачи пытается вращаться в том же направлении, но удерживается муфтой свободного хода (F1)

Длинный сателлит вращается по часовой стрелке вокруг своей оси, а средняя солнечная шестерня вращается против часовой стрелки
вхолостую. Коронная шестерня вращается длинным сателлитом и приводит в движение обратную ведущую шестерню, которая
вращается против часовой стрелки.

Обратная ведомая шестерня приводится в движение против часовой стрелки и, в свою очередь, приводит в движение коронную
шестерню дифференциала по часовой стрелке.

Поток мощности: 2-я передача

Работа электромагнитных клапанов

Положение переключателя TCS

Соленоид

SLC 1

SLC 2

SLC 3

SLB 1

S1

S2

D

2-я передача

-

X

X

-

-

-

 = работает

X

Работа муфт и тормозов

Положение переключателя TCS

Сцепление

Тормозная система

Муфта свободного хода

C1

C2

C3

B1

B2

F1

D

2-я передача

X

-

-

X

-

-

 = работает

X

Планетарные ряды находятся в следующих состояниях:

Передний планетарный ряд

-  Подвод: коронная шестерня
-  Заблокированный элемент: солнечная шестерня
-  Отвод: водило

Задний планетарный ряд

-  Подвод: задняя солнечная шестерня
-  Заблокированный элемент: средняя солнечная шестерня
-  Отвод: коронная шестерня

Передний планетарный ряд

Входной вал приводится в движение гидротрансформатором и вращается по часовой стрелке. Коронная шестерня планетарной
передачи вращается по часовой стрелке вместе с сателлитом, который также вращается по часовой стрелке вокруг своей оси и по
орбите. Солнечная шестерня планетарной передачи заблокирована гидравлическим насосом, который прижимает ее к коронной
шестерне планетарной передачи и перемещает солнечную шестерню по орбите, вращая вокруг ее оси.

Водило переднего планетарного ряда вращается по часовой стрелке в том же направлении, что и сателлит. Муфта (С1) включена и
блокирует водило планетарной передачи с солнечной шестерней заднего планетарного ряда.

Задний планетарный ряд

Солнечная шестерня планетарной передачи и водило вращаются по часовой стрелке. Средняя солнечная шестерня блокируется
тормозом (В1). Короткие сателлиты вращаются против часовой стрелки вокруг своей оси и движутся по орбите по часовой стрелке.
Длинные сателлиты вращаются по часовой стрелке вокруг своей оси и по орбите.

Коронная шестерня вращается по часовой стрелке длинным сателлитом. Коронная шестерня и обратная ведущая шестерня
вращаются по часовой стрелке.

Обратная ведомая шестерня приводится в движение против часовой стрелки и, в свою очередь, приводит в движение коронную
шестерню дифференциала по часовой стрелке.

ПРИМЕЧАНИЕ: Торможение двигателем доступно при выборе этой передачи.



Поток мощности: 3-я передача

Работа электромагнитных клапанов

Положение переключателя TCS

Соленоид

SLC 1

SLC 2

SLC 3

SLB 1

S1

S2

D

3-я передача

-

X

-

X

-

-

 = работает

X

Работа муфт и тормозов

Положение переключателя TCS

Сцепление

Тормозная система

Муфта свободного хода

C1

C2

C3

B1

B2

F1

D

3-я передача

X

-

-

X

-

-

 = работает

X

Планетарные ряды находятся в следующих состояниях:

Передний планетарный ряд

-  Подвод: коронная шестерня
-  Заблокированный элемент: солнечная шестерня
-  Отвод: водило

Задний планетарный ряд

-  Подвод: средняя солнечная шестерня
-  Заблокированный элемент: -
-  Отвод: коронная шестерня

Передний планетарный ряд

Входной вал приводится в движение гидротрансформатором и вращается по часовой стрелке. Коронная шестерня планетарной
передачи вращается по часовой стрелке вместе с сателлитом, который также вращается по часовой стрелке вокруг своей оси и по
орбите. Солнечная шестерня планетарной передачи заблокирована гидравлическим насосом, который прижимает ее к коронной
шестерне планетарной передачи и перемещает солнечную шестерню по орбите, вращая вокруг ее оси.

Водило переднего планетарного ряда вращается по часовой стрелке в том же направлении, что и сателлит. Муфта (С1) включена и
блокирует водило планетарной передачи с солнечной шестерней заднего планетарного ряда. Муфта (С3) также включена и блокирует
водило со средней солнечной шестерней.

Задний планетарный ряд

Короткий сателлит и длинный сателлит входят в зацепление, что приводит к блокировке обоих сателлитов вследствие разного
направления вращения. Крутящий момент от солнечной шестерни и средней солнечной шестерни передается на коронную шестерню,
которая вращается по часовой стрелке в том же направлении, что и водило планетарной передачи.

Обратная ведущая шестерня вращается по часовой стрелке вместе с коронной шестерней.

Обратная ведомая шестерня вращается против часовой стрелки и, в свою очередь, приводит в движение коронную шестерню
дифференциала по часовой стрелке.

ПРИМЕЧАНИЕ: Торможение двигателем доступно при выборе этой передачи.



Поток мощности: 4-я передача

Работа электромагнитных клапанов

Положение переключателя TCS

Соленоид

SLC 1

SLC 2

SLC 3

SLB 1

S1

S2

D

4-я передача

-

-

X

X

-

-

 = работает

X

Работа муфт и тормозов

Положение переключателя TCS

Сцепление

Тормозная система

Муфта свободного хода

C1

C2

C3

B1

B2

F1

D

4-я передача

X

X

-

-

-

-

 = работает

X

Планетарные ряды находятся в следующих состояниях:

Передний планетарный ряд

-  Подвод: коронная шестерня
-  Заблокированный элемент: солнечная шестерня
-  Отвод: водило

Задний планетарный ряд

-  Подвод: задняя солнечная шестерня, водило
-  Заблокированный элемент: -
-  Отвод: коронная шестерня

Передний планетарный ряд

Входной вал приводится в движение гидротрансформатором и вращается по часовой стрелке. Коронная шестерня планетарной
передачи вращается по часовой стрелке вместе с сателлитом, который также вращается по часовой стрелке вокруг своей оси и по
орбите. Солнечная шестерня планетарной передачи заблокирована гидравлическим насосом, который прижимает ее к коронной
шестерне планетарной передачи и перемещает солнечную шестерню по орбите, вращая вокруг ее оси.

Водило переднего планетарного ряда вращается по часовой стрелке в том же направлении, что и сателлит. Муфта (С1) включена и
блокирует водило планетарной передачи с солнечной шестерней заднего планетарного ряда. Промежуточный вал вращается в том же
направлении, что и входной вал. Муфта (С2) также включена и вращается в том же направлении, что и промежуточный вал.

Задний планетарный ряд

Водило планетарной передачи вращается по часовой стрелке вместе с промежуточным валом. Короткий сателлит вращается по
часовой стрелке вокруг своей оси и движется по орбите с большей скоростью, чем солнечная шестерня. Длинный сателлит вращается
против часовой стрелки вокруг своей оси и по орбите. Коронная шестерня вращается по часовой стрелке медленнее, чем вращается
водило, так как водило препятствует вращению длинного сателлита.

Обратная ведущая шестерня вращается по часовой стрелке вместе с коронной шестерней.

Обратная ведомая шестерня вращается против часовой стрелки и, в свою очередь, приводит в движение коронную шестерню
дифференциала по часовой стрелке.

ПРИМЕЧАНИЕ: Торможение двигателем доступно при выборе этой передачи.



Поток мощности: 5-я передача

Работа электромагнитных клапанов

Положение переключателя TCS

Соленоид

SLC 1

SLC 2

SLC 3

SLB 1

S1

S2

D

5-я передача

X

-

-

X

-

-

 = работает

X

Работа муфт и тормозов

Положение переключателя TCS

Сцепление

Тормозная система

Муфта свободного хода

C1

C2

C3

B1

B2

F1

D

5-я передача

-

X

X

-

-

-

 = работает

X
