Range Rover Evoque. Руководство - часть 298

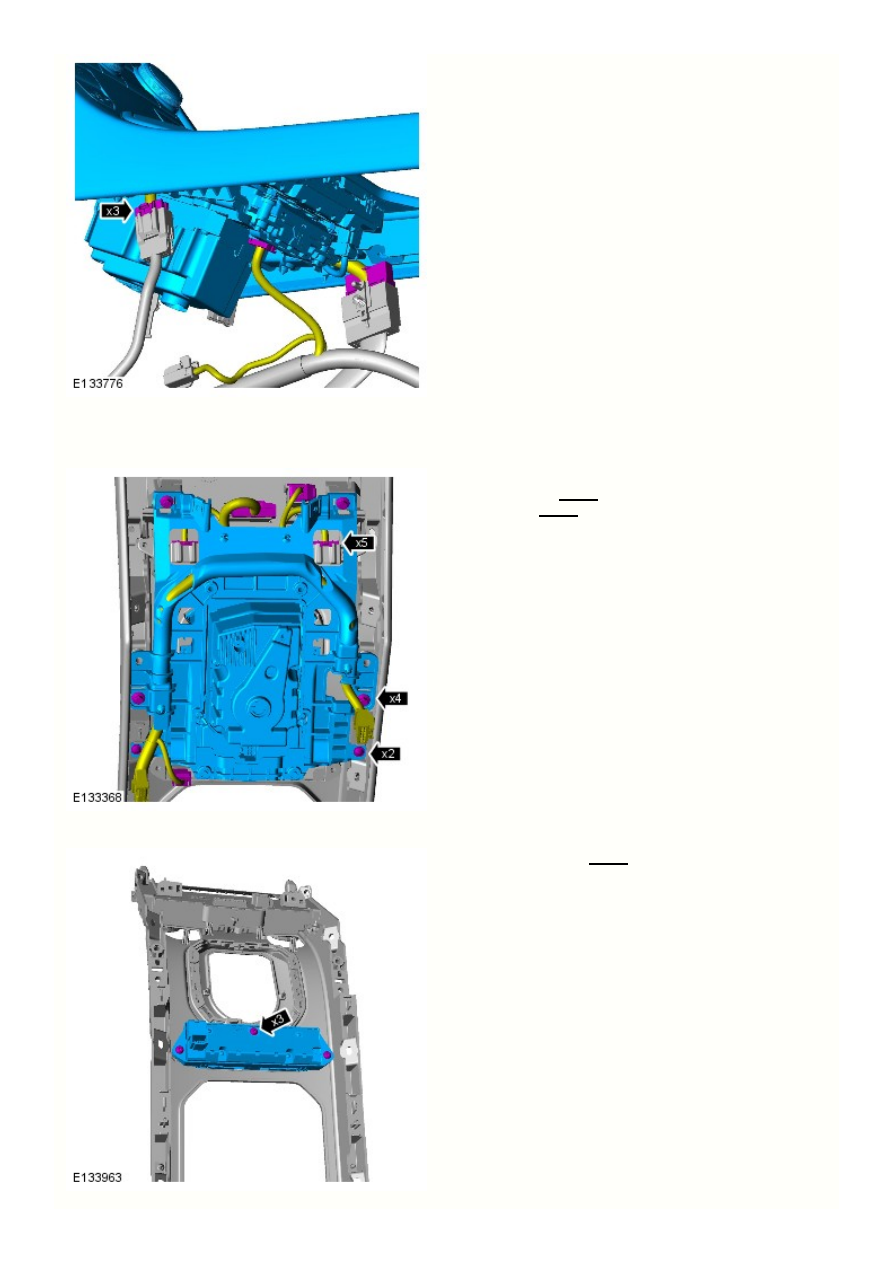

8.

7.

Для всех автомобилей

Момент затяжки:

Болт M5  1,5 Nm
Винт  1,1 Nm



Момент затяжки:

1,1 Nm

1.

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

Карданный вал -

Моменты затяжки

Описание

Nm lb-ft lb-in

Болты крепления монтажного кронштейна промежуточной опоры к промежуточной опоре

25

18

-

Болты крепления карданного вала к раздаточной коробке

40

30

-

Болты крепления карданного вала к фланцу вала заднего дифференциала

40

30

-

Болт крепления промежуточной опоры к кузову

25

18

-

Крепление теплового экрана противосажевого фильтра к кузову

2,5

-

22,1

5.

4.

3.

2.

1.

Карданный вал - Карданный вал Дизельный двигатель TD4 2.2L, В комплектацию
автомобиля не входит: Противосажевый фильтр

Снятие и установка

Снятие

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Exhaust System (309-00B, Снятие и установка).

Предостережения:

Отметьте положение фланца карданного вала



относительно фланца ведущей шестерни.

Во избежание повреждения шарнира или чехла, не



допускайте, чтобы карданный вал висел, не закрепленный с
одной стороны.

Закрепите карданный вал с помощью подходящих



строп.

Утилизируйте болты.



Предостережения:

Отметьте положение фланца карданного вала



относительно фланца ведущей шестерни.

Во избежание повреждения шарнира или чехла, не



допускайте, чтобы карданный вал висел, не закрепленный с
одной стороны.

Утилизируйте болты.



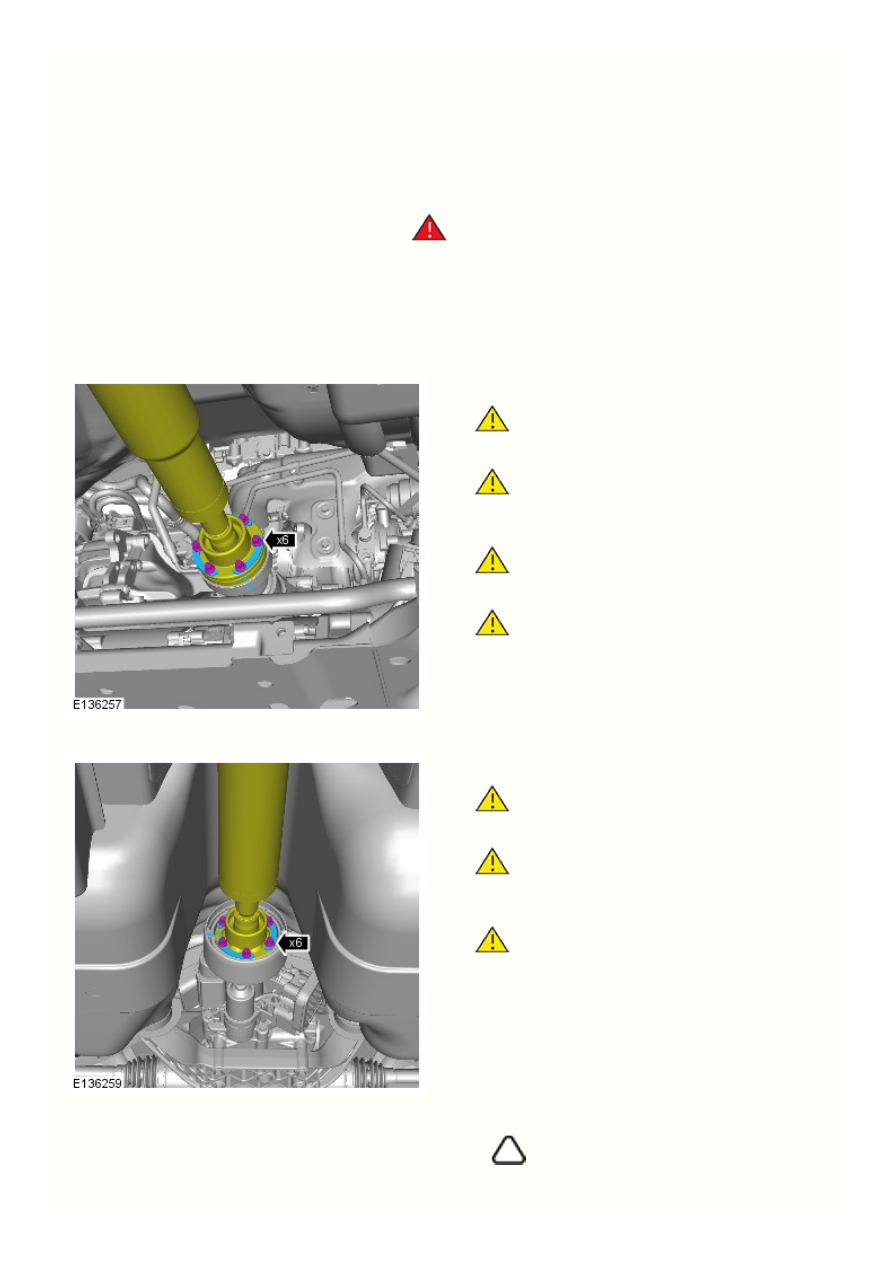

ПРИМЕЧАНИЕ: Используйте пропиточное масло –



распылите через отверстия болтов карданного вала, как
показано на рисунке.
