Оптимизация характеристик подвески и управляемости автомобиля - Оптимизация
характеристик подвески и управляемости автомобиля

Диагностика и проверки

Принципы работы

За подробным описанием системы оптимизации ходовых и динамических характеристик обратитесь к соответствующему разделу
"Описание и работа" в руководстве для станций технического обслуживания. За дополнительной информацией обратитесь к: Ride and
Handling Optimization - AWD (204-06 Ride and Handling Optimization, Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

. Подстановка блоков

ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться

гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли для замены предварительное разрешение согласно какой-либо действующей
специальной программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех

десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните

основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Наружный осмотр

Механика

Электрика

Элементы двигателя
Элементы коробки передач
Элементы трансмиссии
Элементы подвески
Элементы антиблокировочной системы тормозов

Плавкие предохранители
Жгуты проводов и электрические разъемы

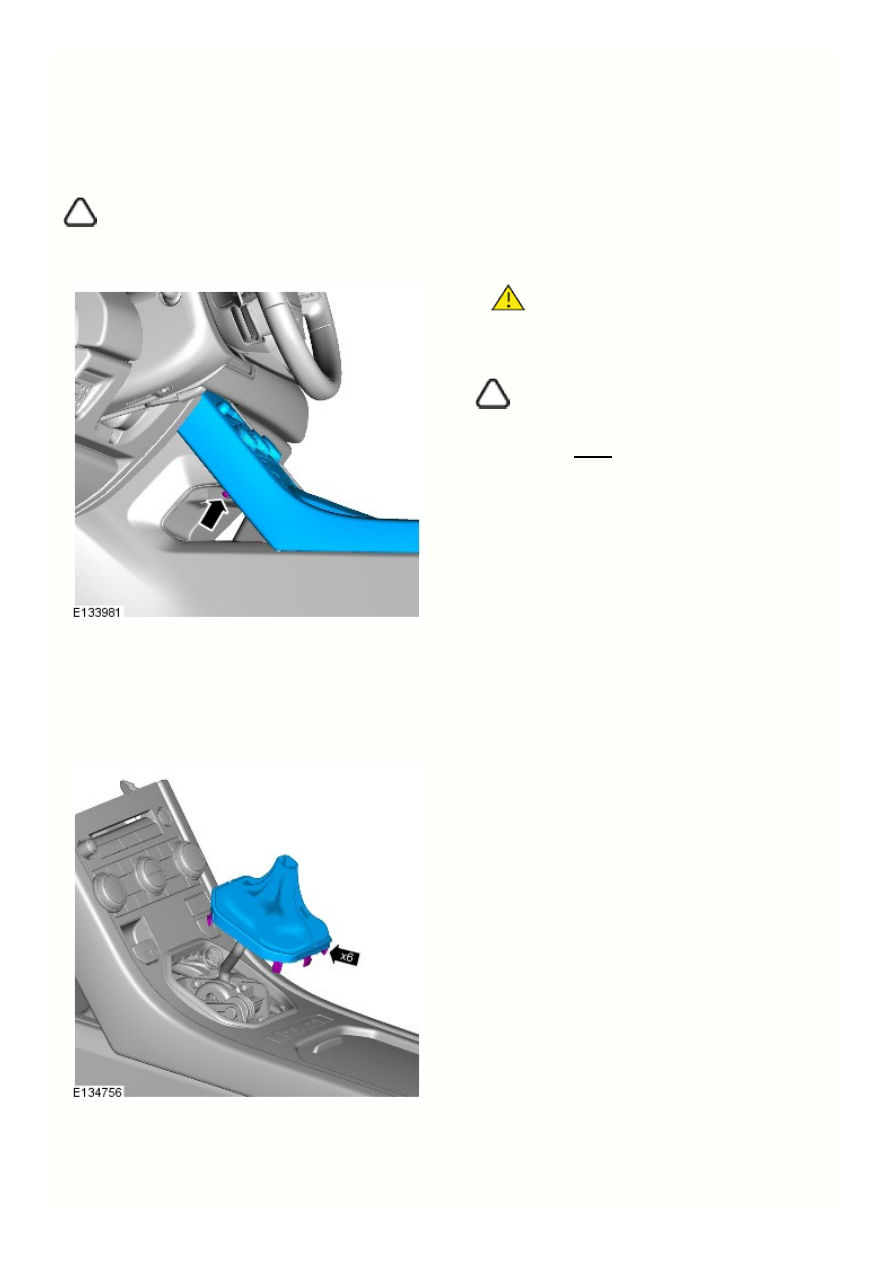

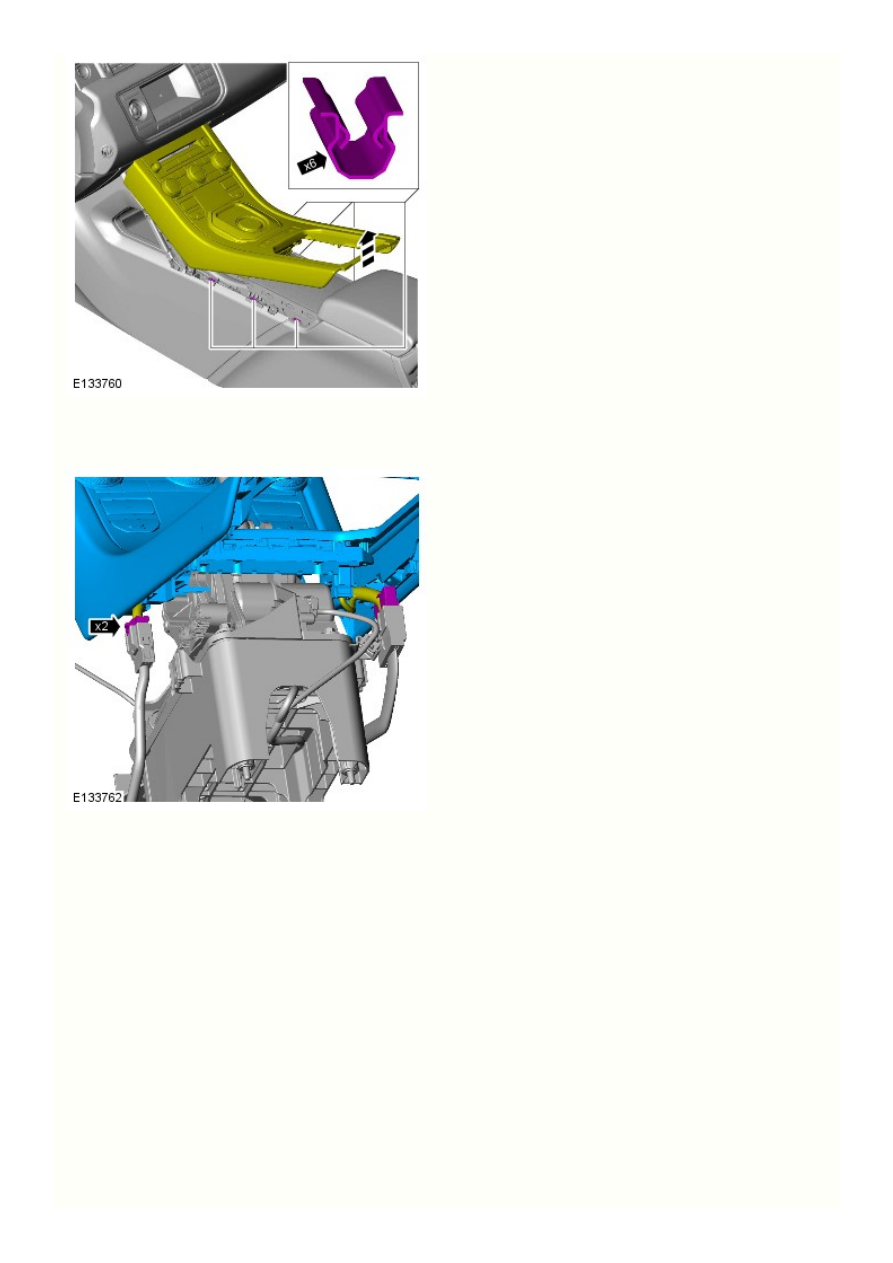

Блок переключателей системы Terrain Response
Блок управления двигателем
Контроллер коробки передач
Блок управления дифференциалом заднего моста
Блок управления подвеской
Блок управления антиблокировочной системой тормозов

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина не очевидна при осмотре, проверьте признак неисправности и обратитесь к таблице признаков

неисправности, или проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC)

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и сообщениям SSM, имеющим

отношение к конкретной жалобе клиента, и выполните рекомендации при необходимости

Таблица признаков неисправностей

Общее функционирование системы зависит от подсистем, поэтому существует вероятность неправильной интерпретации данных на
информационной панели как неисправностей системы Terrain Response, хотя на самом деле они являются результатом неисправности
в одной из подсистем.

Признак

Возможные причины

Действие

На информационной панели отображается
сообщение "SPECIAL PROGRAMS NOT
AVAILABLE" (СПЕЦИАЛЬНЫЕ ПРОГРАММЫ
НЕДОСТУПНЫ) и другие сообщения о
неисправности системы

Неисправность
системы двигателя
Неисправность
системы коробки
передач
Неисправность
системы
трансмиссии
Неисправность
системы
адаптивной
подвески
Неисправность
антиблокировочной
системы тормозов

С помощью одобренной изготовителем
диагностической системы проверьте блок
управления двигателем на наличие сопутствующих
кодов DTC и обратитесь к соответствующему
указателю кодов DTC
С помощью одобренной изготовителем
диагностической системы проверьте блок
управления коробкой передач на наличие
сопутствующих кодов DTC и обратитесь к
соответствующему указателю кодов DTC
С помощью одобренной изготовителем
диагностической системы проверьте наличие кодов
DTC, относящихся к блоку управления задним
дифференциалом, и уточните их значения по
соответствующему указателю кодов DTC
С помощью одобренной изготовителем
диагностической системы проверьте блок
управления подвеской на наличие относящихся к
нему кодов DTC, и уточните их значения по
соответствующему указателю кодов DTC
С помощью одобренной изготовителем
диагностической системы проверьте блок
управления антиблокировочной системой тормозов
на наличие связанных с ним кодов DTC и уточните
их значение по соответствующему указателю кодов
DTC

На информационной панели отображается
сообщение "SPECIAL PROGRAMS NOT
AVAILABLE" (СПЕЦИАЛЬНЫЕ ПРОГРАММЫ
НЕДОСТУПНЫ), и

светодиодные

все

индикаторы переключателей Terrain
Response включены.

Цепь
высокоскоростной
шины CAN:
короткое
замыкание на
"массу"/цепь
питания, обрыв
цепи, высокое
сопротивление

Выполните проверку целостности шины CAN,
используя одобренную изготовителем
диагностическую систему. Руководствуясь
электрическими схемами, проверьте цепь
высокоскоростной шины CAN на наличие короткого
замыкания на "массу"/цепь питания, обрыва цепи
или высокого сопротивления

Невозможно изменить специальную
программу

Ошибка
пользователя

- Двигатель не

работает

- Попытка

изменения
специальной
программы
при
работающей
системе
ABS, DSC и
HDC

См. соответствующий раздел руководства по
ремонту. Убедитесь, что водитель знает правила
эксплуатации системы

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00. За
дополнительной информацией обратитесь к: Diagnostic Trouble Code (DTC) Index - DTC: Terrain Response Switchpack (TR) (100-00
General Information, Описание и принцип действия).
