Range Rover Evoque. Руководство - часть 296





Система динамической стабилизации (DSC), которая является одной из функций

 , способна блокировать управление активной

ABS

муфтой и уменьшать используемый момент блокировки во время работы DSC.

УПРАВЛЕНИЕ СИСТЕМОЙ ABS

Блок

 управляет несколькими функциями и корректирует рабочие параметры этих функций для оптимизации выбранной

ABS

программы Terrain Response™.

Противобуксовочная система

Для улучшения сцепления шин с поверхностью и устойчивости автомобиля в противобуксовочной системе используются разные
настройки пределов пробуксовки и ускорения. Например, чувствительность системы увеличивается на скользких поверхностях, таких
как мокрая трава или снег, для снижения пробуксовки колёс. Если в таких условиях допустить пробуксовку колес, в результате
повреждения поверхности может произойти потеря сцепления (на мокрой траве) или автомобиль не сможет двигаться (на снегу) из-за
пробуксовки.

Система динамической стабилизации

Если система DSC выключена (переключателем DSC) во время использования специальной программы Terrain Response™, то при
последующем переключении программы DSC автоматически включится.

Система DSC использует различные пороговые значения для выбранной программы, чтобы автоматически ограничивать
вмешательство DSC. Это освобождает водителя от необходимости выключать систему DSC для уменьшения ее вмешательства в
работу двигателя, что иногда бывает необходимо в экстремальных условиях бездорожья. На тяжелой песчаной поверхности в
дополнение к выбору программы «песок» может помочь выключение функции DSC переключателем DSC.

В программе «грязь/колея» пороговое значение поворота вокруг вертикальной оси для системы DSC увеличивается. Это позволяет
увеличить разницу между фактическим и требуемым вращением колес до начала вмешательства системы динамической стабилизации
(DSC). Это позволяет системе DSC игнорировать раскачку автомобиля в колее или регулирование угла поворота передних колес.

Система Terrain Response™ может влиять на соотношение вмешательства в работу двигателя и тормозной системы. Например, при
выборе программы «песок» система DSC уменьшает степень вмешательства в работу двигателя и повышает степень вмешательства в
работу тормозной системы с целью поддержания момента движения автомобиля и предотвращения увязания в случае обнаружения
пробуксовки колес.

Система управления движением под уклон

В соответствии с выбранной программой Terrain Response™ автоматически включается и выключается функция HDC и изменяется
заданная частота оборотов. Чувствительность HDC также увеличивается при необходимости.

Автоматическое работа системы HDC помогает водителю, включая и выключая систему, когда это наиболее рационально. HDC
включается автоматически лишь в случае выбора программы «грязь/колея». HDC не включается автоматически при выборе других
программ.

УПРАВЛЕНИЕ АДАПТИВНОЙ ДИНАМИЧЕСКОЙ СИСТЕМОЙ

В режиме специальной динамической программы подвеска обеспечивает более плотное управление кузовом при более комфортной
работе и высокой чувствительности.

УПРАВЛЕНИЕ СИСТЕМОЙ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Блок усилителя рулевого управления изменяет режимы рулевого управления для выбранной программы Terrain Response™. При этом
изменяются функции активного рулевого управления (самоцентрирование) и активной подвески системы рулевого управления по
сравнению с режимом отключения специальных программ. Например, при использовании программы «песок» рулевое управление
отличается большим крутящим моментом самоцентрирования с целью преодоления повышенного сопротивления при движении по
глубокому мягкому песку. При эксплуатации автомобиля в таких условиях данный режим значительно облегчает управление
автомобилем и обеспечивает лучшие характеристики обратной связи с колесами.

НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ ПРОГРАММ

Для предотвращения неправильного выбора программы предусмотрено следующее:

Значок включенной программы постоянно отображается на экране центра сообщений панели приборов.
Блок управления системой Terrain Response™ блокирует определенные функции некоторых программ, например:

-  Круиз-контроль доступен только при выключении специальных программ или при выборе программы «трава/гравий/снег».
-  На автомобилях с автоматической коробкой передач спортивный режим отключается при использовании всех

специальных программ Terrain Response™. Автомобиль автоматически включает Command Shift™, если используется
одна из специальных программ Terrain Response™.

Если зажигание постоянно находилось в выключенном режиме более 6 часов, система Terrain Response™ по умолчанию
отключает специальные программы.

При неправильном для конкретной поверхности выборе программы водитель не подвергается опасности, и это не приводит к
повреждению автомобиля. Однако длительное использование неподходящей программы может привести к сокращению срока службы
некоторых компонентов. При выключении специальных программ водитель может заметить снижение реакций автомобиля в целом, а
также двигателя и коробки передач. Кроме того, в некоторых программах HDC продолжает работать, о чем свидетельствует индикатор
HDC на панели приборов.

ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

На информационной панели имеются значки программ Terrain Response™, которые отображают текущую программу. Если
специальные программы выключены, значки не отображаются.

Необходимые изменения настроек подсистем также передаются водителю путем включения индикаторов на панели приборов или
соответствующих сообщений на центре сообщений (например, «HDC OFF» (система HDC выкл.)).

В определенных дорожных ситуациях система Terrain Response™ также отображает советы или предупреждения, помогающие
водителю полностью использовать потенциал автомобиля, например, угол поворота рулевого колеса отображается на
информационной панели для предотвращения движения по глубокой колее с включенным замком рулевой колонки.

ДИАГНОСТИКА

В блоке управления системы Terrain Response™ хранятся данные об обнаруженных неисправностях и

CAN (протокол передачи

 ошибках системы Terrain Response™, которые можно запросить с помощью одобренного диагностического оборудования.

данных)

Подсистемы Terrain Response™ и панель приборов также сохраняют информацию об ошибках

 из блока управления Terrain

CAN

Response™.

Блок управления также сохраняет для отдельных программ данные о пробеге и прошедшем времени, которые затем могут быть
считаны с помощью одобренного диагностического оборудования. Эта информация помогает диагностировать систему Terrain
Response™, а также указывает на неправильное использование водителем системы Terrain Response™, что может привести к
преждевременному выходу из строя компонентов. Эти данные также можно использовать для проверки жалоб клиента (например, на
высокий расход топлива, который может быть вызван продолжительным использованием определенной программы).

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ СИСТЕМЫ TERRAIN RESPONSE™

Работа системы Terrain response™ основывается на правильном функционировании пяти подсистем. Если в одной из подсистем
возникает неисправность, система Terrain Response НЕ работает, даже если неисправность не находится в системе Terrain
Response™.

Блок управления системой Terrain Response™ не может вызвать сбои в работе (включение сигнализатора или вывод предупреждения)
любой из подсистем. Включение предупредительного сигнализатора подсистемы и/или появление сообщения, относящегося к
подсистеме, никогда не связаны с работой блока управления Terrain Response™ или с неисправностью системы Terrain Response™.

Блок выключателей Terrain Response™ следует проверять только в том случае, если не найдено явных неисправностей в подсистемах.
После устранения неисправности в подсистеме система Terrain Response™ начинает работать в штатном режиме после включения и
выключения зажигания (режим 1 и 2).

НЕИСПРАВНОСТИ ПОДСИСТЕМ TERRAIN RESPONSE™

При возникновении неисправности в подсистеме водитель получает уведомление путем включения сигнализатора или появления
соответствующего сообщения для данной подсистемы на центре сообщений панели приборов. В случае неисправности системы
Terrain Response™ предупреждение не появляется.

Если имеется неисправность подсистемы и водитель пытается выбрать другую программу Terrain Response™ или при следующем
включении зажигания (режим 2) на информационной панели появляется сообщение «SYSTEM FAULT SPECIAL PROGRAMS NOT
AVAILABLE» (Неисправность системы. Специальные программы недоступны). Это означает, что система Terrain Response™
неисправна, но только из-за неисправности подсистемы. Данное сообщение отображается в течение 5 секунд в цикле включения
зажигания (режим 2) и повторяется, если водитель делает выбор с помощью блока выключателей Terrain Response™ или при
следующем включении зажигания (режим 2).

ПРИМЕЧАНИЕ: Сообщение «Неисправность системы. Специальные программы недоступны» может также появляться из-за



неисправности блока выключателей или блока управления Terrain Response™. Далее подробно описаны неисправности блока
выключателей и блока управления.

Блок управления системой Terrain Response™ не может вызвать сбои в работе (включение сигнализатора или вывод предупреждения)
любой из подсистем. Включение предупредительного сигнализатора подсистемы и/или появление сообщения, относящегося к
подсистеме, никогда не связаны с работой блока управления Terrain Response™ или с неисправностью системы Terrain Response™.

Блоки управления подсистемами могут обнаруживать неисправность по сигналу

 , передаваемому с блока управления Terrain

CAN

Response™. При обнаружении неисправности в системе Terrain Response™ блоки управления подсистемами работают в режиме
«специальные программы выключены». Блоки управления подсистемами регистрируют код неисправности для ошибки сигнала Terrain
Response™, передаваемого по шине

 . Данные неисправности можно проверить с помощью одобренной диагностической системы;

CAN

эти сведения дают ценную информацию для проверки блока управления Terrain Response™ и шины

 .

CAN

2

1

B

A

Поз.

НЕИСПРАВНОСТИ БЛОКА ВЫКЛЮЧАТЕЛЕЙ И БЛОКА УПРАВЛЕНИЯ TERRAIN RESPONSE™

В случае неисправности блока выключателей Terrain Response™ оранжевые

 на всех значках блока выключателей

LED (светодиод)

гаснут и выбор программ не происходит. При неисправности подсистемы на информационной панели появляется сообщение «SYSTEM
FAULT SPECIAL PROGRAMS NOT AVAILABLE» (Неисправность системы. Специальные программы недоступны.) в том случае, если
неисправность присутствует и водитель пытается выбрать специальную программу (если блок управления может сделать это) или при
следующем включении зажигания (режим 2).

Блок выключателей и блок управления Terrain Response™ находятся в едином модуле. При возникновении неисправности в любом из
компонентов необходимо заменить весь блок. Перед заменой блока выключателей/блока управления Terrain Response™ убедитесь в
том, что неисправен блок управления Terrain Response™, а не модуль подсистемы.

Если система Terrain Response™ не работает из-за неисправности

 , подсвечиваются все значки на блоке выключателей Terrain

CAN

Response™ и выбор программ не осуществляется.

Если панель приборов не получает сообщение системы Terrain Response™ по шине

 от блока управления Terrain Response™, в

CAN

момент возникновения неисправности появится сообщение «Неисправность системы. Специальные программы недоступны.», которое
будет повторяться при каждом включении зажигания (режим 2).

Ошибка водителя

Следующие случаи неправильного использования системы могут быть расценены как неисправность системы:

Двигатель не работает: переключение программ и советы водителю доступны только при работающем двигателе.
Попытка переключения специальной программы при активной системе DSC или

 (в том числе переключение

 при

ABS

ABS

использовании HDC на скользких или непрочных поверхностях).
Попытка переключения специальной программы в условиях перегрева активной муфты.

Наименование элемента

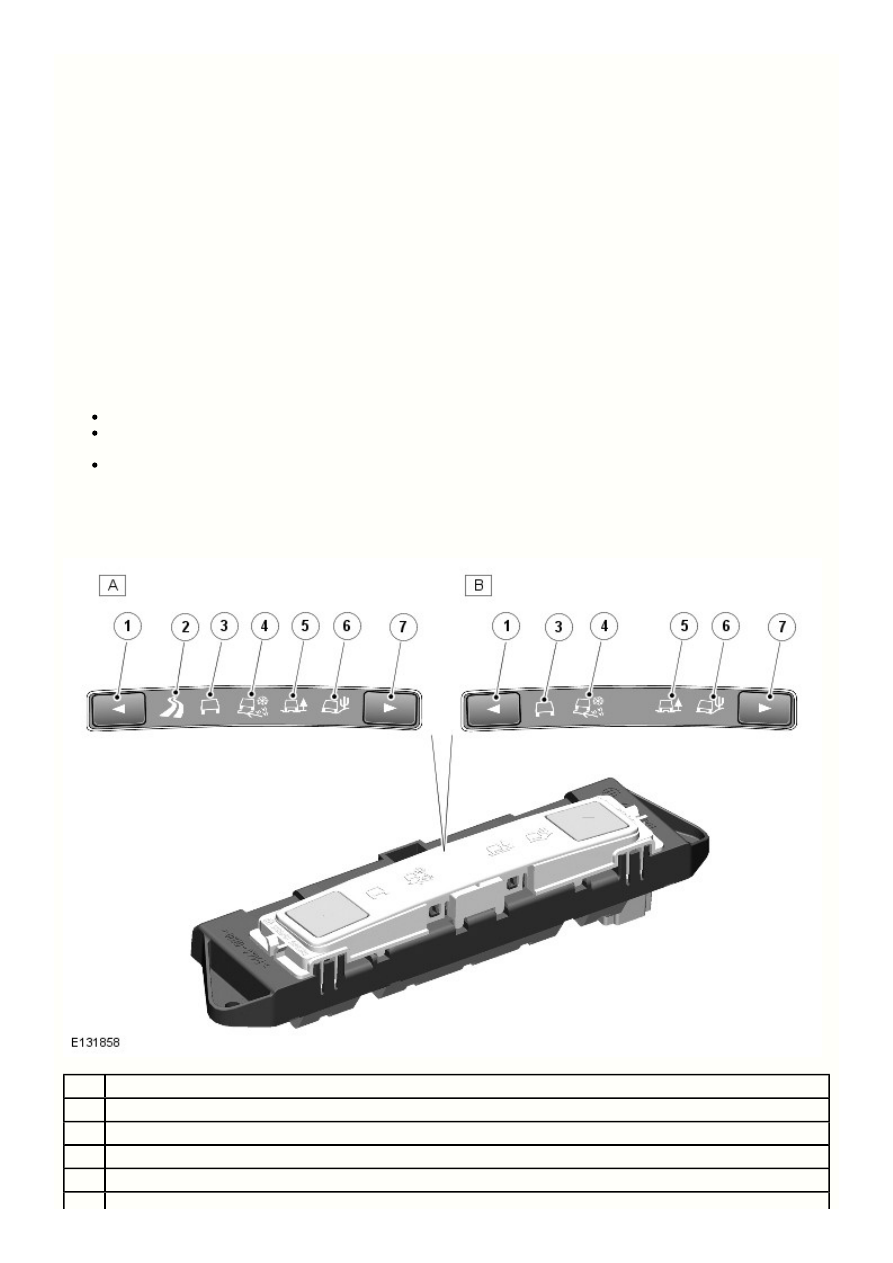

БЛОК ВЫКЛЮЧАТЕЛЕЙ И БЛОК УПРАВЛЕНИЯ TERRAIN RESPONSE™

Наименование

Пять программ Terrain Response™

Четыре программы Terrain Response™

Левый переключатель

Индикатор динамической программы

7

6

5

4

3

Индикатор выключения специальных программ

Индикатор программы «Трава/гравий/снег»

Индикатор программы «Грязь/колея»

Индикатор программы «Песок»

Правый переключатель

Блок выключателей и блок управления установлены в напольной консоли непосредственно за селектором коробки передач. Каждая
программа обозначена символом, который изображает тип поверхности. Выбор программ осуществляется при помощи левого или
правого переключателя, при этом подсвечивается индикатор необходимой программы.

Блок выключателей подключен к электропроводке автомобиля с помощью разъема жгута проводов, соединенного с цепью питания
освещения, цепью питания зажигания, массой и высокоскоростной шиной

 (положительные и отрицательные контуры).

CAN
