Defender (2007+). Сборка механической коробки передач MT82 (двигатель ID4 2.4L) - часть 3

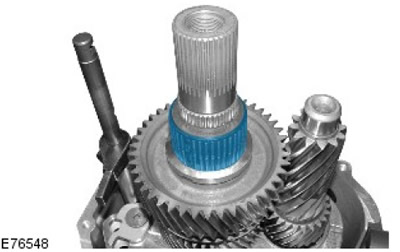

28. Установите игольчатый подшипник задней передачи.

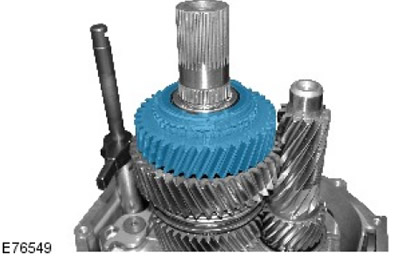

29. Установите заднюю передачу на вторичный вал.

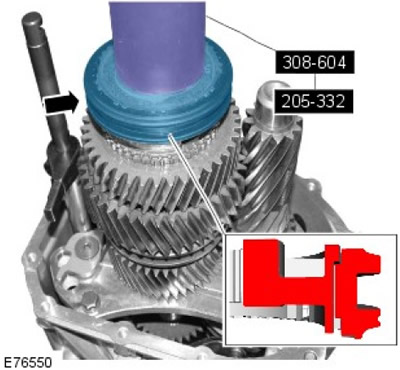

30. Используя специальный инструмент, установите синхронизатор задней передачи на вторичный вал.
31. Установите селектор 1-и/2-и передачи. Установите новый штифт.
32. Установите селектор задней передачи.

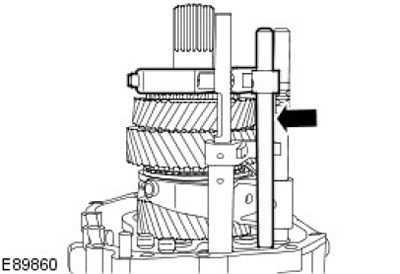

33. Выберите передачу.
34. Установите магнит.
35. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.

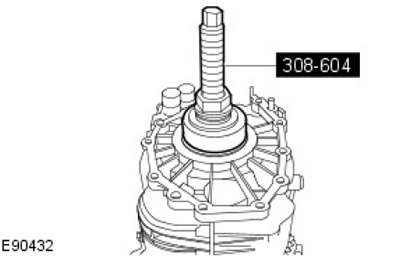

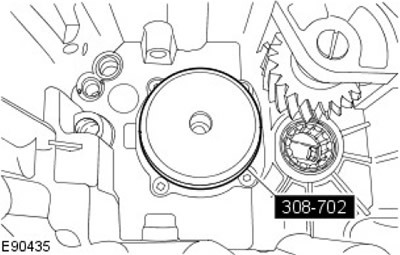

ПРИМЕЧАНИЕ: Нагрейте специальный инструмент с помощью термовентилятора до температуры примерно 100°C и перенесите его на подшипник.
Используя специальный инструмент, нагрейте внутреннее кольцо подшипника.
36. Установите корпус коробки передач.
- Нанесите герметик на сопрягающиеся поверхности. герметик
- Вверните, но не затягивайте болты корпуса коробки передач.

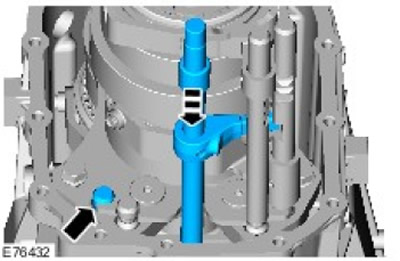

37. Установите болты крепления вилки селектора задней передачи.
- Совместите вилку селектора.
- Затяните (момент затяжки 37 Нм).

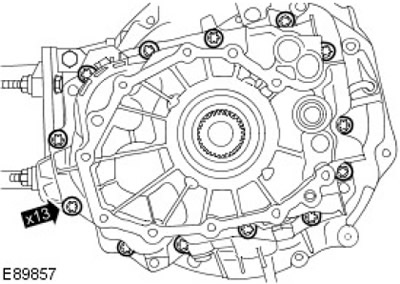

38. Затягивайте болты картера коробки передач по перекрестной схеме. Затяните (момент затяжки 24 Нм).

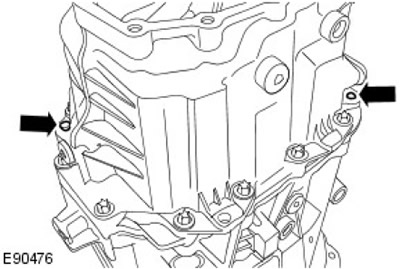

39. Переустановите установочные штифты.

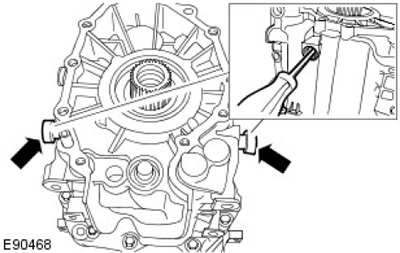

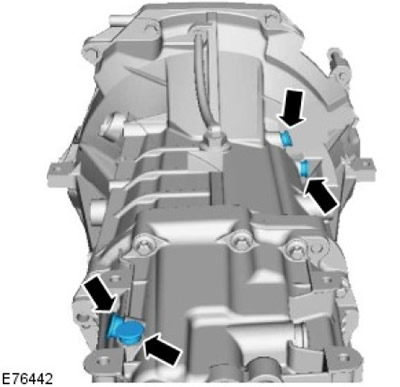

40. Установите новые стопоры вала выбора передач.
41. Переместите главный вал выбора передач в нейтральное положение.
42. Установите новый стопор вала выбора передач.

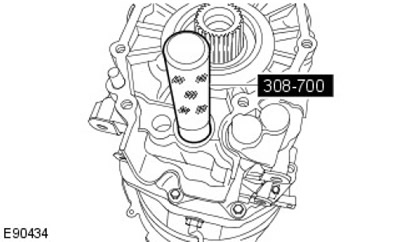

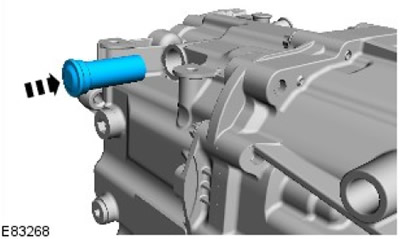

43. Используя специальные инструменты, установите сальник главного вала выбора передач.
44. Установите сальник вторичного вала коробки передач.
45. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
ПРИМЕЧАНИЕ: С помощью термовентилятора нагрейте выходной фланец коробки передач примерно до 100°C.

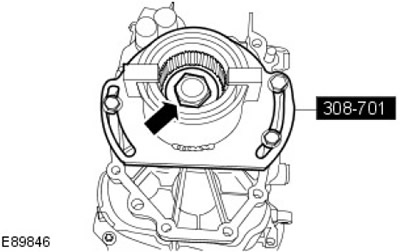

Используя специальные инструменты, установите выходной фланец коробки передач.
- Затяните болт (момент затяжки 210 Нм).
- Ослабьте болт.
- Нанесите фиксирующий состав для резьбы.клей
- Затяните болт (момент затяжки 180 Нм).
46. ПРИМЕЧАНИЕ: Убедитесь, что передача включена.

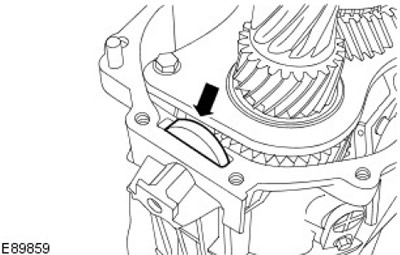

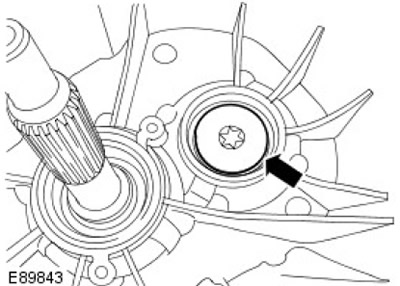

Установите болт фиксации промежуточного вала. Затяните (момент затяжки 95 Нм).

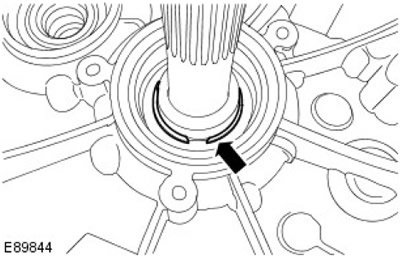

47. Установите стопорное кольцо первичного вала. Установите новое пружинное кольцо.
48. Поверните валы коробки передач и проверьте работу всех передач.

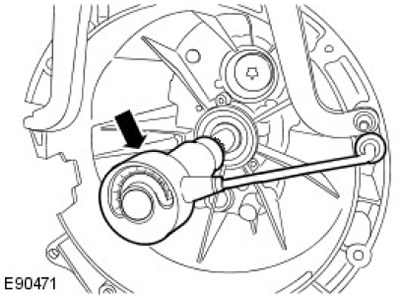

49. С помощью подходящего инструмента проверьте крутящий момент первой на нейтральной передаче, заблокировав выходной фланец. Максимальный крутящий момент 1,2 Нм.

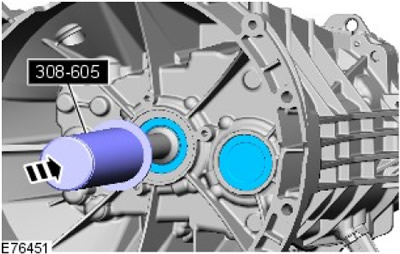

50. используя специальный инструмент, установите сальники первичного и промежуточного валов коробки передач.
51. Снимите коробку передач со стенда.
52. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите автомобиль и вставьте под него опоры.
53. Установите коробку передач в блоке с ведущим мостом.
За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).
54. Заправьте коробку передач маслом.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
55. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
