Специальный инструмент(ы)
| Монтажный инструмент, наружное кольца подшипника/уплотнение ступицы переднего колеса 204-087 | |
| Съемник, подшипник/шестерня 205-310 | |
| Монтажный кронштейн, двигатель/дифференциал 205-329 | |
| Защита, полуось 205-332 | |
| Монтажный инструмент, уплотнение фланца вторичного привода 308-604 | |
| Монтажный инструмент, уплотнение первичного вала 308-605 | |
| Ручка, монтажный инструмент для подшипников 308-705 | |
| Монтажный инструмент, подшипник промежуточного вала 308-704 | |
| Монтажный инструмент, подшипник первичного вала 308-703 | |
| Монтажный инструмент, подшипник вторичного вала 308-702 | |
| Монтажный инструмент, уплотнение вала выбора передач 308-700 |
Общее оборудование
- Хомуты
- Термофен для подачи горячего воздуха
- Гидравлический пресс
Материалы
| Наименование | Спецификация |
| Трансмиссионная жидкость | WSD-M2C200-C |
| Высокотемпературная смазка | ESD-M1C220-A |
| Герметик | WSK-M2G348-A5 |
| Клей - Loctite 243 | WSK-M2G349-A7 |
Сборка
1. ПРИМЕЧАНИЕ: Перед сборкой смажьте все кольца синхронизатора и игольчатые подшипники чистым трансмиссионным маслом.

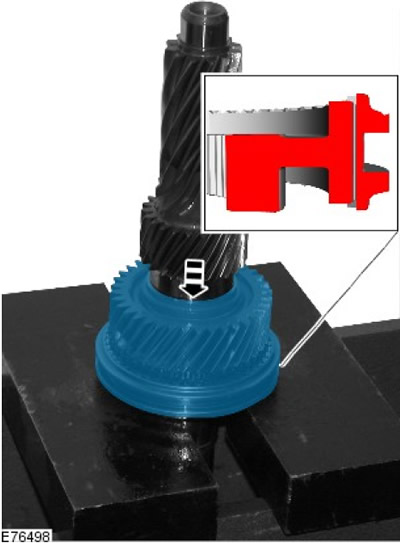

2. Установите 4-ю передачу и синхронизатор 3-Й/4-Й передач в сборе на промежуточный вал.

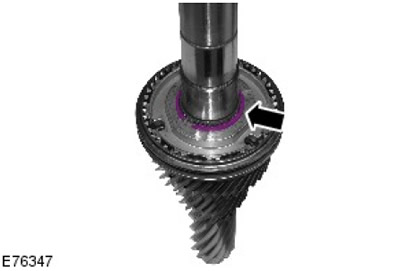

3. Установите стопорное кольцо синхронизатора 3й/4-й передачи в сборе на промежуточный вал. Установите новое пружинное кольцо.

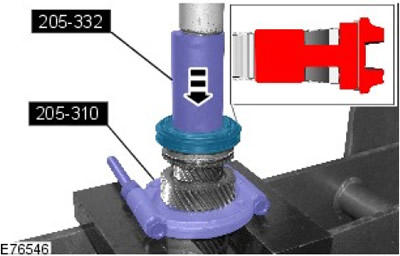

4. С помощью специального инструмента установите 6-ю передачу на промежуточный вал.

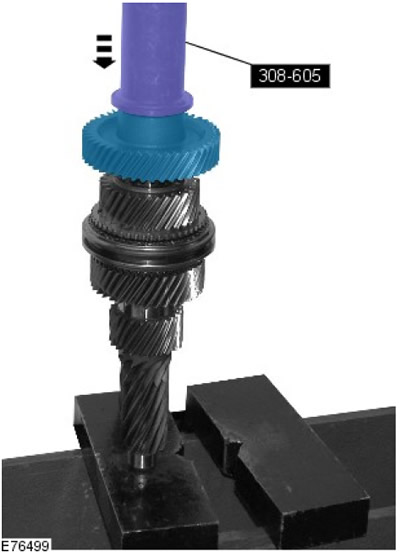

5. Используя специальные инструменты, установите 5-ю передачу.

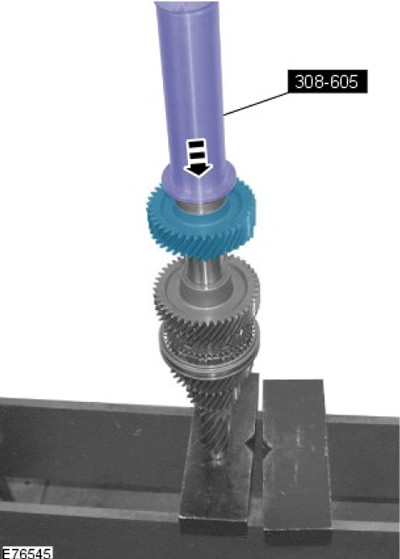

6. Используя специальные инструменты, установите синхронизатор 5-Й/6-Й передачи в сборе на вторичный вал.
7. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
ПРИМЕЧАНИЕ: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.
Используя специальный инструмент, установите внешнюю дорожку качения подшипника промежуточного вала в корпус коробки передач.
8. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
ПРИМЕЧАНИЕ: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.

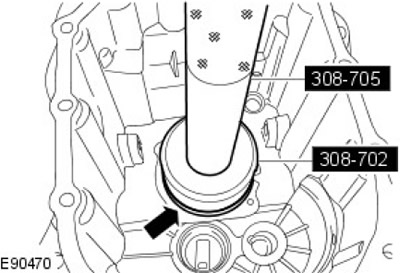

Используя специальные инструменты, установите подшипник вторичного вала.

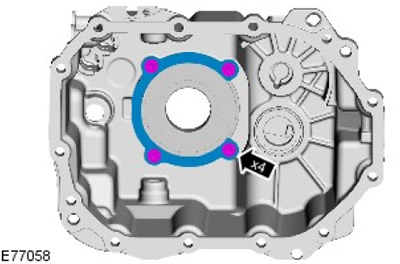

9. Установите стопорную планку вторичного вала. Затяните болты усилием 10 Нм.
10. ПРИМЕЧАНИЕ: Установите узлы в положение, помеченное при снятии.

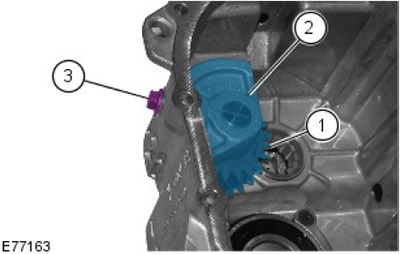

Установите узлы в корпус коробки передач следующим образом.
- 1. Роликовый подшипник промежуточного вала.
- 2. Промежуточная шестерня заднего хода.
- 3. Крепление промежуточной шестерни заднего хода.
- 4. Затяните болт (момент затяжки 27 Нм).
11. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
ПРИМЕЧАНИЕ: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.

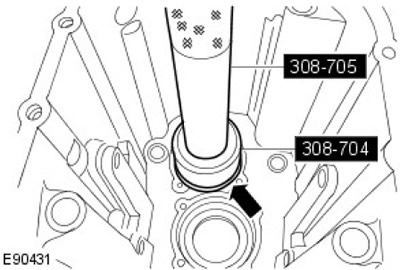

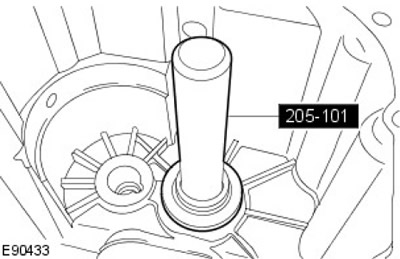

Используя специальный инструмент, установите подшипник промежуточного вала.
12. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
ПРИМЕЧАНИЕ: Нагрейте корпус коробки передач примерно до 100°C с помощью термовентилятора.

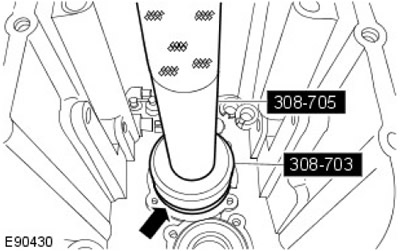

Используя специальные инструменты, установите подшипник первичного вала.
