Defender (2007+). Сборка механической коробки передач MT82 (двигатель ID4 2.4L) - часть 2

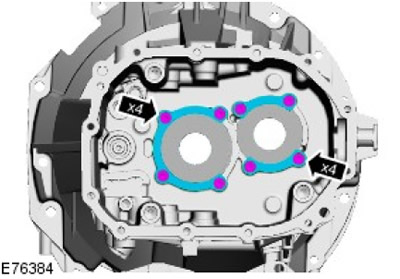

13. Установите стопорные пластины подшипника. Затяните болты усилием 10 Нм.

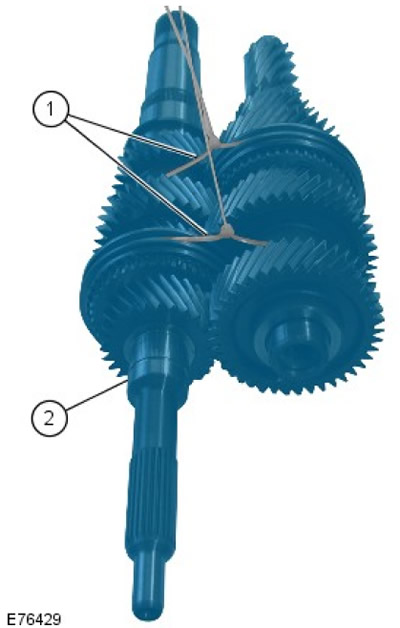

14. Соедините валы в сборе.

  • 1. Установите подходящие хомуты в указанных точках.
  • 2. Убедитесь, что первичный вал не отсоединился.






15. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.

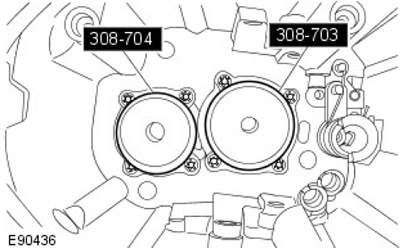

ПРИМЕЧАНИЕ: Нагрейте специальные инструменты с помощью термовентилятора до температуры примерно 100°C и перенесите их на подшипники.

Используя специальные инструменты, нагрейте средние кольца подшипников.

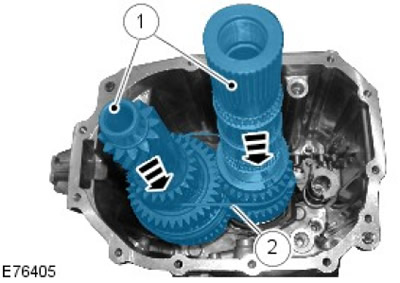

16. Установите узлы вторичного и промежуточного валов. Снимите и отбракуйте хомуты.






17. Установите селекторы 3-Й/4-Й и 5-Й/6-Й передач. Затяните болты усилием 37 Нм.

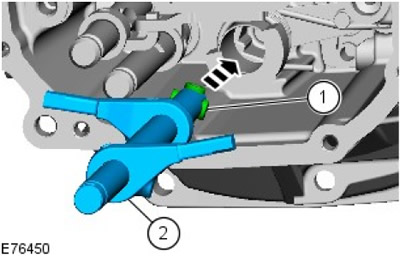

18. Установите главный селектор.

  • 1. Нанесите на подшипники консистентную смазку.консистентная смазка
  • 2. Установите главный селектор.

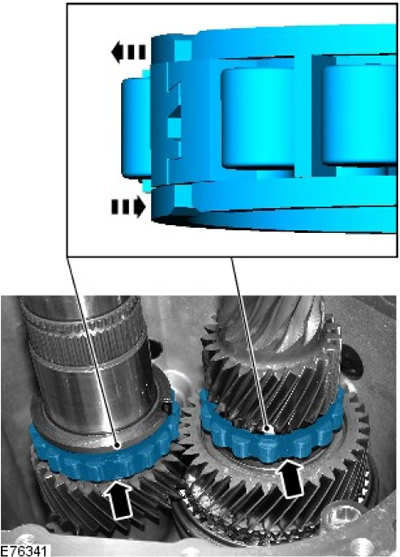

19. Установите центральные подшипники.

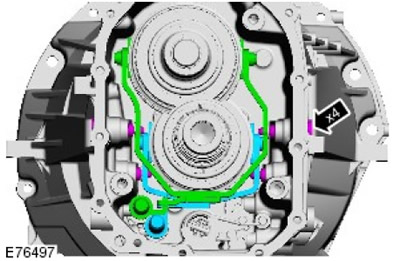

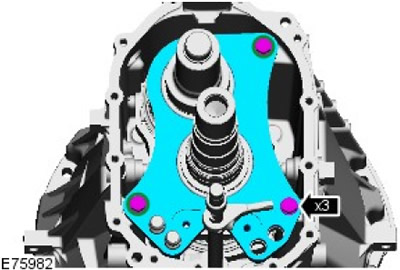

20. Установите монтажную пластину центрально го подшипника. Затяните болты (момент затяжки 24 Нм).

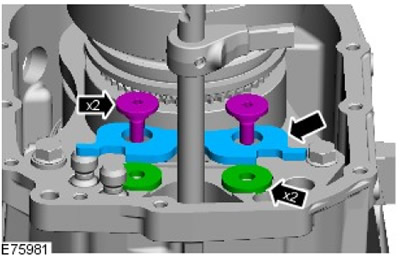

21. Установите стопорную планку вала выбора передач.

  • Установите распорные втулки.
  • Затяните болты (момент затяжки 24 Нм).

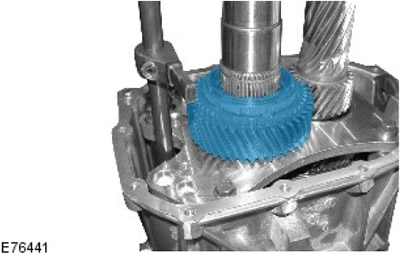

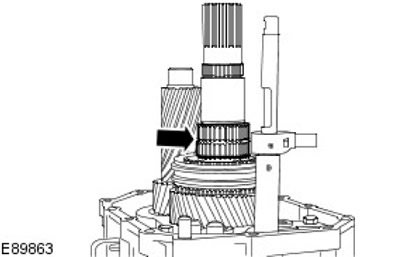

22. Установите 2-ю передачу и подшипник на вторичный вал.

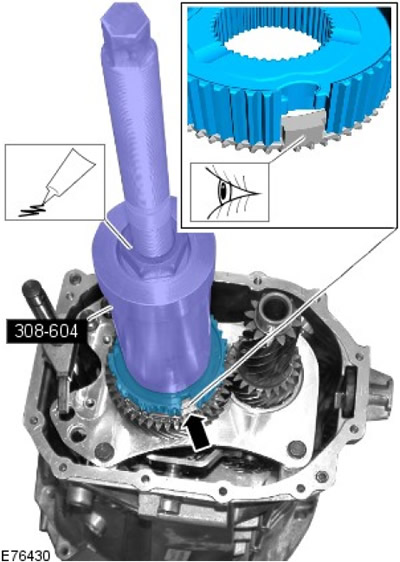

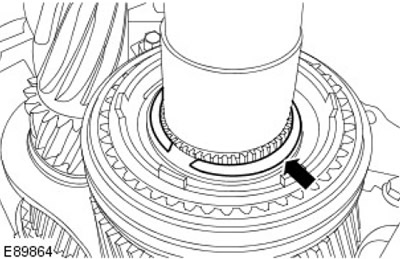

23. Используя специальные инструменты, установите синхронизатор 1-Й/2-Й передачи в сборе на вторичный вал.






24. Установите стопорное кольцо синхронизатора 1-Й/2-Й передач. Установите новое пружинное кольцо.






25. Установите игольчатый подшипник 1-й передачи.

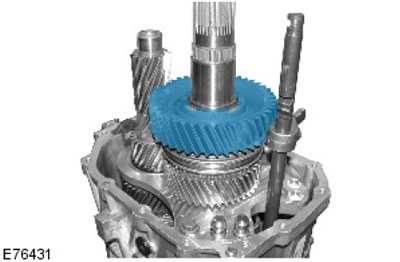

26. Установите 1-ю передачу.






27. ПРЕДУПРЕЖДЕНИЕ: При использовании термовентилятора соблюдайте осторожность. Несоблюдение этого указания может привести к травме.

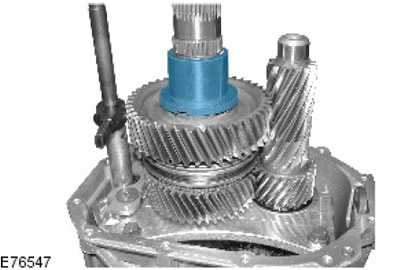

ПРИМЕЧАНИЕ: Нагрейте внутреннее кольцо подшипника задней передачи примерно до 100°C с помощью термовентилятора.

Установите внутреннее кольцо подшипника задней передачи.
