Специальный инструмент(ы)
Домкрат для силового агрегата в сборе HTJ1200-02 | |
Инструмент для регулировки механизма выбора передач 308-561 |
Установка
ПРИМЕЧАНИЕ: Если устанавливается новая коробка передач, следует предварительно установить на коробку передач болты крепления рычага переключения передач, чтобы нарезать резьбу. Неследование этому указанию приведет к увеличению затруднений при установке рычага переключения передач на коробку передач.

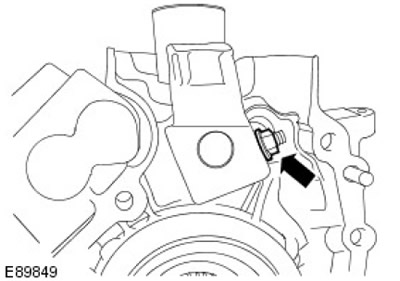

1. ПРИМЕЧАНИЕ: Убедитесь, что шпилька вставлена слева направо, если смотреть с обратной стороны коробки передач.
Установите вилку переключения передач.
- Установите штифт.
- Затяните гайку с моментом затяжки 12 Нм.

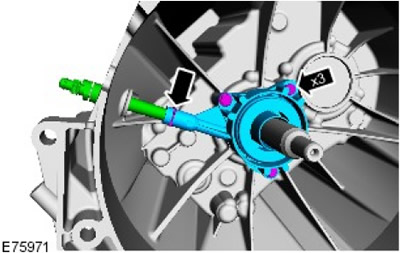

2. Установите рабочий цилиндр сцепления.
- Затяните болты (момент затяжки 11 Нм).
- Установите соединительную трубку.
- Установите фиксатор соединительной трубки.

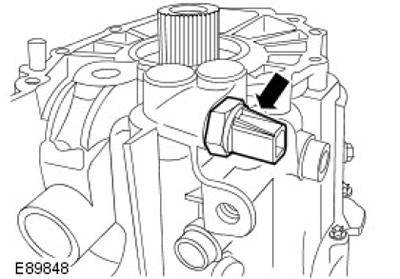

3. Установите выключатель фонарей заднего хода. Затяните (момент затяжки 20 Нм).

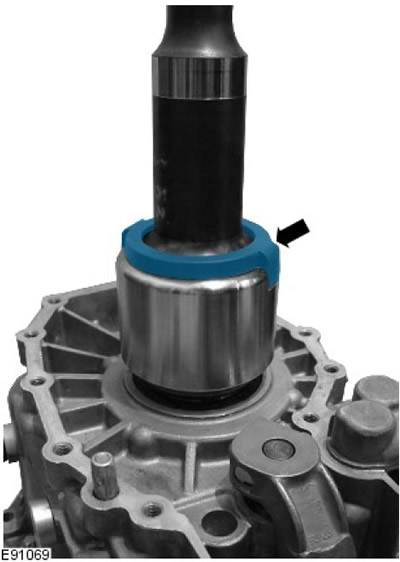

4. Установите уплотнение.
5. ПРИМЕЧАНИЕ: Нанесите на шлицы противозадирную смазку.

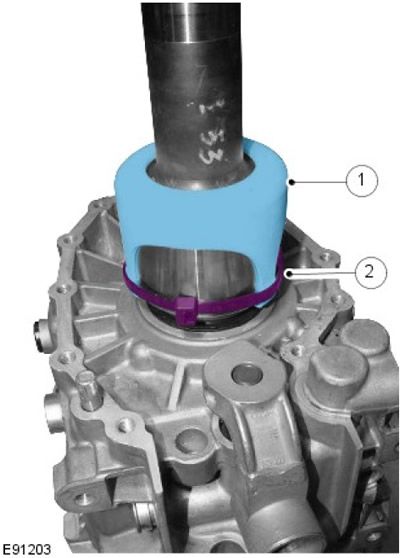

ПРИМЕЧАНИЕ: Убедитесь, что хомут установлен между выступами крышки уплотнения удлинительного вала, и что он обрезан вровень с выступами.
Установите удлинительный вал коробки передач.
- Установите крышку.
- Установите хомут.

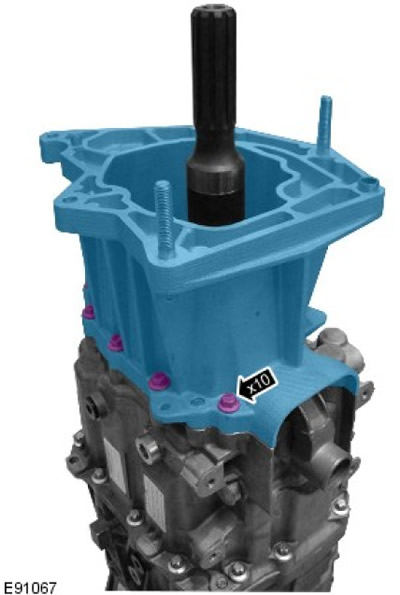

6. Установите корпус консоли коробки передач. Затяните болты (момент затяжки 25 Нм).
7. ПРИМЕЧАНИЕ: Нанесите на резьбу болтов герметик STC 50552.

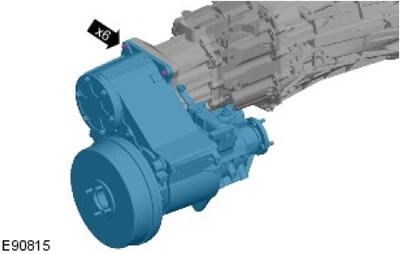

Вместе с помощником установите раздаточную коробку.
- Затяните болты (момент затяжки 45 Нм).
- Затяните гайки усилием 45 Нм.
8. ПРИМЕЧАНИЕ: Действия по этому пункту следует выполнять только при установке новой коробки передач.
Вверните болты крепления корпуса механизма переключения передач, чтобы нарезать новую резьбу. Выверните болты.

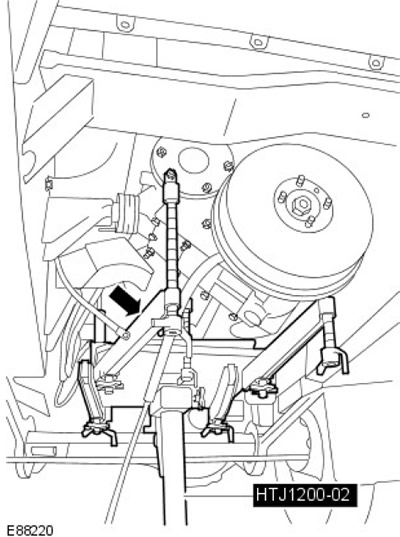

9. ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте осторожность при подстыковке коробки передач к сцеплению.
Установите коробку передач и раздаточную коробку.
