Defender (2007+). Описание и принцип действия механической коробки передач MT82 (двигатель ID4 2.4L)

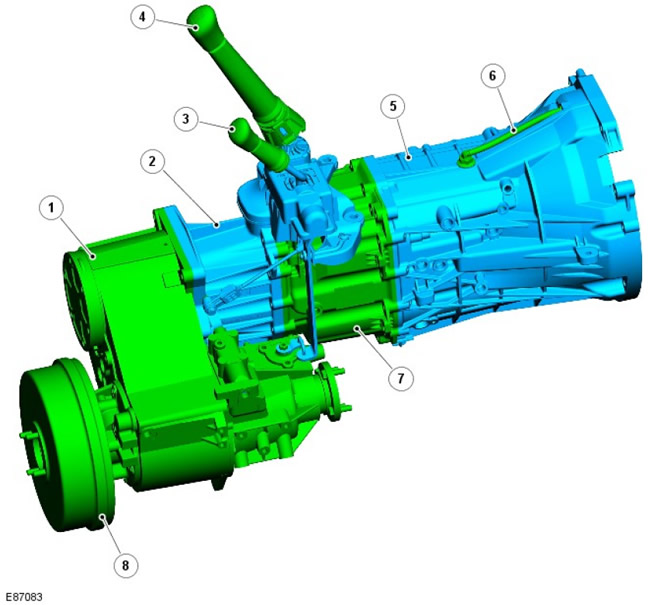

Расположение элементов








Поз. № запасной части Наименование
1 - Раздаточная коробка в сборе
2 - Удлинитель картера коробки передач
3 - Рычаг селектора раздаточной коробки
4 - Рычаг выбора передач
5 - Лобовой картер коробки передач
6 - Вентиляционный трубопровод
7 - Картер коробки передач
8 - Стояночный тормоз коробки передач



Обзор


У механической коробки передач MT82 имеется шесть передач переднего хода и передача заднего хода. Она установлена по продольной оси автомобиля, и её максимальный крутящий момент составляет 360 Нм. Литой алюминиевый корпус коробки передач крепится к раздаточной коробке болтами через литой алюминиевый удлинитель.

Передаточное число 6-й передачи было выбрано в целях повышения экономичности и обеспечения комфортности при быстрой езде. Оптимальное переключение передач обеспечивает экономичный расход топлива и эффективное использование крутящего момента двигателя. Шестиступенчатая коробка передач обеспечивает широкий диапазон выбора передач для повышения экономии и управляемости (например, при маневрировании на низкой скорости или при езде с прицепом).

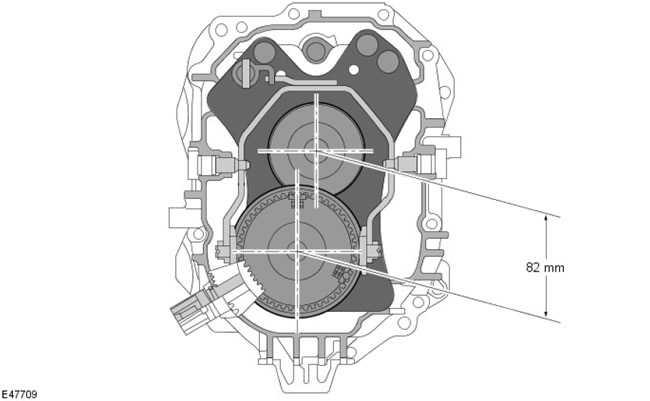

Название "MT82" отражает расстояние между двумя валами в коробке передач:

  • M - механическая
  • T - коробка передач
  • 82 - расстояние между двумя валами в мм






Коробка передач заправляется на весь срок службы, и проверка уровня при обслуживании не требуется, если только не обнаружена утечка.



Технические данные



Входной крутящий момент Передаточные числа Сухой

вес

Заправка

масла

Спецификация

масла

1-я 2-я 3-я 4-я 5-я 6-я Задняя
360Nm 5,441 2,840 1,721 1,223 1,00 0,742 4,935 50,8 kg 2.4L WSD-M2C200-C

На 5-й передаче входной и выходной валы напрямую соединяются друг с другом. При этом имеет место передаточное число 1:1.

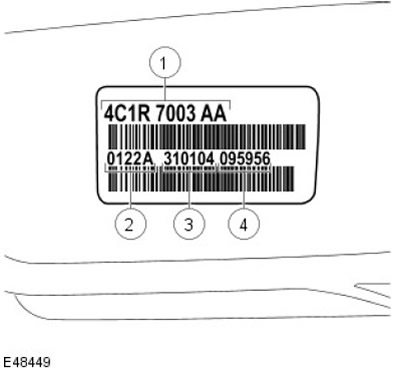

Табличка с указанием модели








Поз. № запасной части Наименование
1 - Номер запасной части
2 - Место изготовления (Halewood)
3 - Дата изготовления автомобиля
4 - Время изготовления

Паспортная табличка с правой стороны коробки передач в зоне выходного фланца для крепления карданного вала.

Она предназначена исключительно для идентификации коробки передач. Все заказы запасных частей осуществляются в дальнейшем с помощью идентификационного номера автомобиля (VIN).

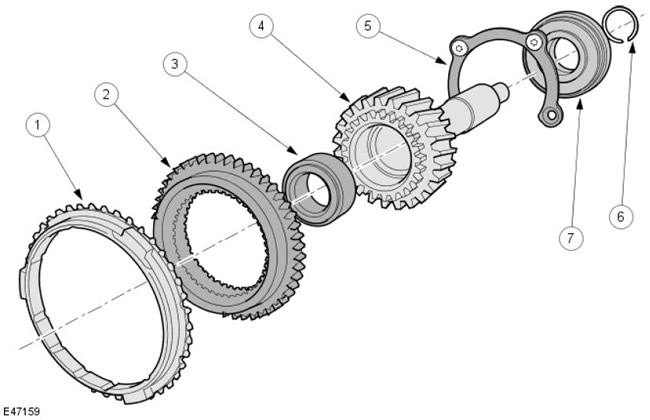

Первичный вал








Поз. № запасной части Наименование
1 - Стопорное кольцо синхронизатора 5-й передачи
2 - Зубчатый венец синхронизатора 5-й передачи
3 - Направляющий подшипник вторичного вала
4 - Входной вал
5 - Стопорная пластина подшипника
6 - Стопорное кольцо шарикового подшипника
7 - Шариковый подшипник первичного вала

Первичный вал подвижно соединяется с вторичным валом через направляющий подшипник (3). Для восприятия осевых сил шариковый подшипник первичного вала (7) имеет дополнительную защиту.

Все компоненты первичного вала могут обслуживаться по отдельности.



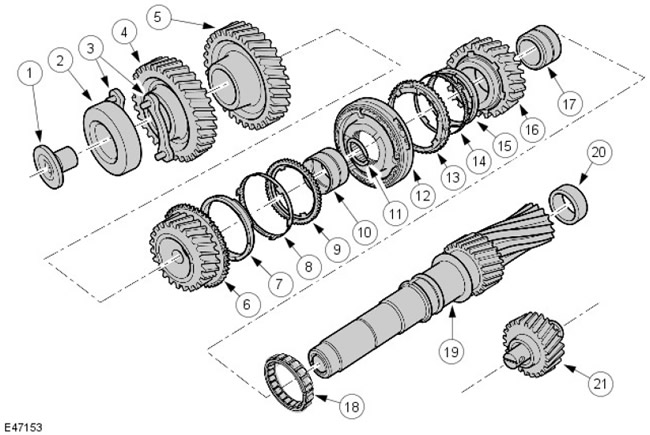

Промежуточный вал








Поз. № запасной части Наименование
1 - Болт крепления
2 - Шариковый подшипник промежуточного вала
3 - Стопорная пластина подшипника
4 - Ведущая шестерня промежуточного вала
5 - Ведомая шестерня 6-й передачи
6 - Шестерня третьей перед ачи
7 - Конус синхронизатора 3-й передачи
8 - Внутреннее кольцо синхронизатора
9 - Наружное кольцо синхронизатора 3-й передачи
10 - Игольчатый роликовый подшипник
11 - Стопорное кольцо
12 - Муфта синхронизатора третьей и четвертой передачи в сборе
13 - Наружное кольцо синхронизатора 4-й передачи
14 - Внутреннее кольцо синхронизатора
15 - Конус синхронизатора 4-й передачи
16 - Шестерня 4-ой передачи
17 - Игольчатый роликовый подшипник
18 - Центральный подшипник промежуточного вала
19 - Промежуточный вал
20 - Роликовый подшипник промежуточного вала
21 - Промежуточная шестерня передачи заднего хода

Промежуточный вал передает крутящий момент от первичного вала к вторичному. На валу расположены ведущие и ведомые шестерни, а также муфта синхронизатора 3-й/4-й передач. Шестерни 1-й и 2-й передач и передачи заднего хода - несъемные.

Ведущие и ведомые шестерни промежуточного вала можно заменять по отдельности. Благодаря улучшенным производственным допускам необходимость замены пар шестерен отпадает.

Промежуточный вал является цельным. Чтобы предотвратить осевое перемещение вала, он дополнительно закреплен с помощью болта (1) и стопорной пластины подшипника (3).

Направление вращения вторичного вала изменяется с помощью промежуточной шестерни передачи заднего хода (21).

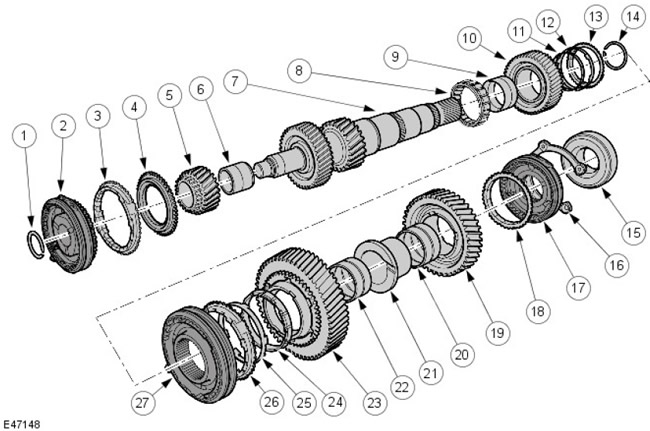

Вторичный вал








Поз. № запасной части Наименование
1 - Стопорное кольцо
2 - Муфта синхронизатора 5-й/6-й передач
3 - Стопорное кольцо синхронизатора 6-й передачи
4 - Зубчатый венец синхронизатора 6-й передачи
5 - Ведущая шестерня 6-й передачи
6 - Игольчатый роликовый подшипник
7 - Выходной вал
8 - Промежуточный подшипник вторичного вала
9 - Игольчатый роликовый подшипник
10 - Вед ущая шестерня 2-й перед ачи
11 - Конус синхронизатора 2-й передачи
12 - Внутреннее кольцо синхронизатора
13 - Наружное кольцо синхронизатора 2-ой передачи
14 - Стопорное кольцо
15 - Шариковый подшипник вторичного вала
16 - Стопорная пластина подшипника
17 - Муфта синхронизатора передачи заднего хода
18 - Стопорное кольцо синхронизатора передачи заднего хода
19 - Ведущая шестерня передачи заднего хода
20 - Игольчатый роликовый подшипник
21 - Внутреннее кольцо игольчатого роликового подшипника
22 - Игольчатый роликовый подшипник
23 - Вед ущая шестерня первой перед ачи
24 - Конус синхронизатора 1-й передачи
25 - Внутреннее кольцо синхронизатора 1-ой передачи
26 - Наружное кольцо синхронизатора 1-ой передачи
27 - Муфта синхронизатора 1-й/2-й передач

Вращение вторичного вала передаётся через выходной фланец на удлинительный вал, соединённый с раздаточной коробкой. Шестерни 1-й, 2-й и 6-й передач, а также шестерня передачи заднего хода расположены на вторичном вале. Шестерни 3-й и 4-й передач на вторичном валу - несъемные.

По аналогии с первичным валом на ведущей шестерне 6-й передачи находится насаженный зубчатый венец синхронизатора (4). Оно обеспечивает передачу крутящего момента при включенной 6-й передаче.

Ведущие и ведомые шестерни вторичного вала можно заменять по отдельности.

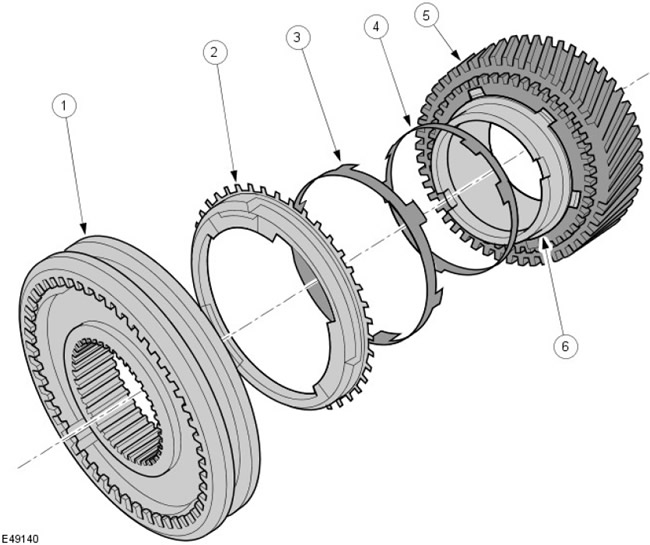

Тройной синхронизатор в сборе








Поз. № запасной части Наименование
1 - Муфта синхронизатора 1-й/2-й передач
2 - Наружное кольцо синхронизатора
3 - Внутреннее кольцо синхронизатора
4 - Конус синхронизатора
5 - Вед омая шестерня
6 - Поверхность конуса

Узел синхронизатора имеет три фрикционных поверхности. За счет дополнительной конусной поверхности (6) общая поверхность трения при тройной синхронизации существенно возрастает. Это позволяет уменьшить необходимое усилие переключения на 1-ю и 2-ю передачу.

Поскольку коническая поверхность является частью ведущей шестерни, дополнительного кольца синхронизатора не требуется.

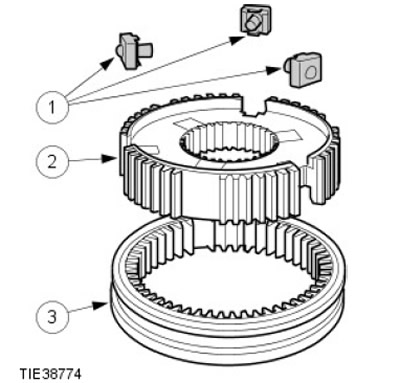

Синхронизатор в сборе








Поз. № запасной части Наименование
1 - Узел каретки
2 - Ступица синхронизатора
3 - Скользящая муфта синхронизатора

Нажимные пружины и фиксирующие шарики каретки объединены в один узел.

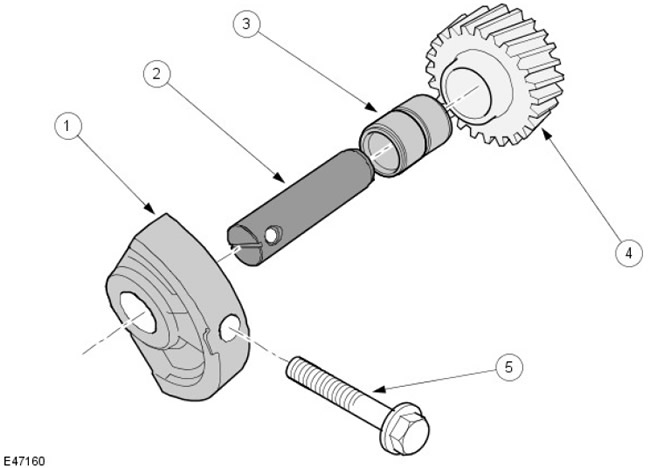

Промежуточная шестерня передачи заднего хода








Поз. № запасной части Наименование
1 - Опорный кронштейн
2 - Ось промежуточной шестерни передачи заднего хода
3 - Игольчатый роликовый подшипник
4 - Промежуточная шестерня передачи заднего хода
5 - Болт крепления опорного кронштейна передачи заднего хода

С помощью промежуточной шестерни передачи заднего хода обеспечивается изменение направления вращения вторичного вала. Промежуточная шестерня передачи заднего хода снабжена игольчатым роликовым подшипником, установленным на оси промежуточной шестерни. Ось крепится в опорном кронштейне (1) и ответном отверстии картера коробки передач.

Для восприятия радиальных сил промежуточная шестерня передачи заднего хода дополнительно располагается на опорном кронштейне.

Если промежуточную шестерню передачи заднего хода можно заменять отдельно.
