Defender (2007+). Установка механической коробки передач MT82 (двигатель ID4 2.4L) - часть 2

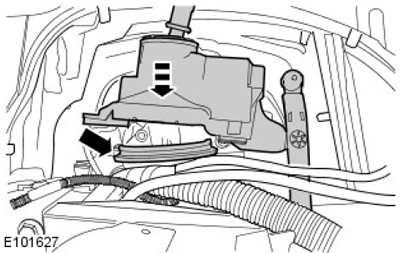

10. ПРИМЕЧАНИЕ: Перед установкой установите резиновую прокладку на корпус рычага переключения передач.
Установите корпус механизма переключения передач.
11. ПРИМЕЧАНИЕ: Из-под автомобиля.

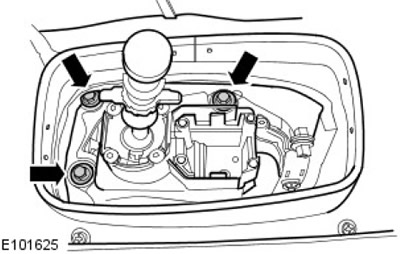

Вверните три доступных болта крепления корпуса механизма переключения передач и затяните только усилием руки.
12. Прикрепите коробку передач к двигателю.

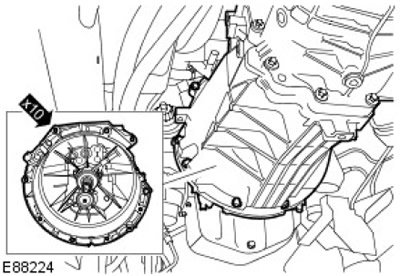

13. Вверните болты крепления передней секции картера. Затяните усилием 40 Нм.

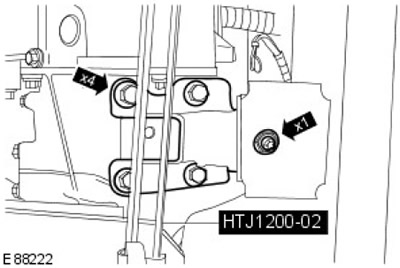

14. Установите правый опорный кронштейн раздаточной коробки.
- Затяните гайку усилием 48 Нм.
- Затяните болты усилием 85 Нм.

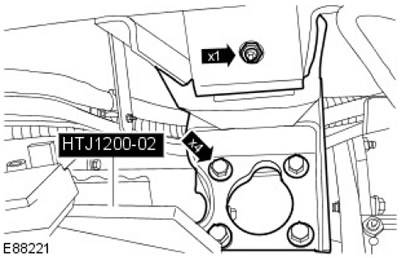

15. Установите левую опору и опорный кронштейн коробки передач.
- Затяните гайку усилием 48 Нм.
- Затяните болты усилием 85 Нм.

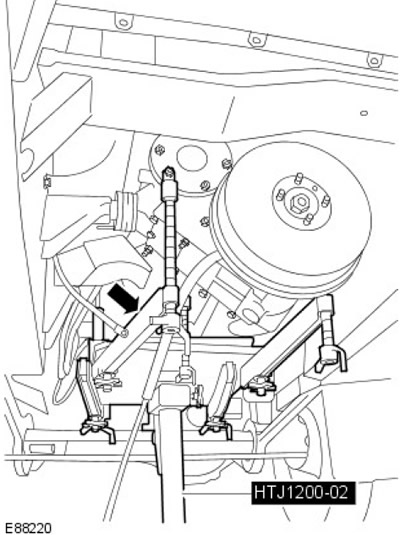

16. Снимите специальный инструмент HTJ1200-02 с коробки передач и раздаточной коробки.
17. Подсоедините шланг к рабочему цилиндру сцепления.
- Снимите заглушки с отверстий.
- Установите новое уплотнительное кольцо шланга рабочего цилиндра сцепления.
- Установите зажим трубки рабочего цилиндра сцепления.

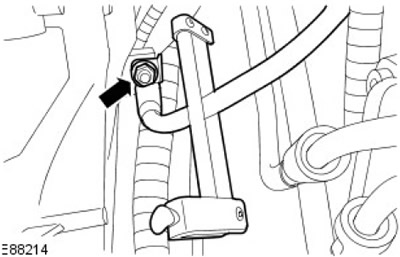

18. Установите и полностью затяните гайку и болт крепления опорного кронштейна шланга рабочего цилиндра сцепления.
- Снимите зажим трубопровода с шланга рабочего цилиндра сцепления.
- Затяните болт усилием 25 Нм.
19. Закрепите жгут электропроводки на коробке передач.
20. Переместите жгут электропроводки и наверните гайку и вверните болт крепления кронштейна жгута электропроводки коробки передач. Затяните усилием 47 Нм.

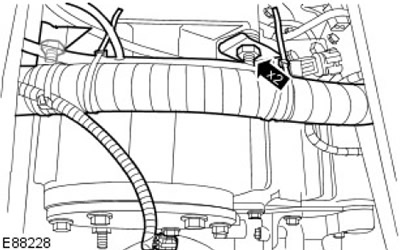

21. Установите трубопровод сапуна раздаточной коробки.
- Установите новые уплотнительные шайбы на болт крепления трубопровода сапуна раздаточной коробки.
- Вверните болт.
- Затяните усилием 15 Нм.
22. Присоедините электрический разъем датчика блокировки дифференциала. Закрепите электрический разъем на кронштейне.
23. Переместите и закрепите электрический разъем переключателя определения высокого-низкого диапазона на раздаточной коробке. Закрепите электрический разъем на кронштейне.

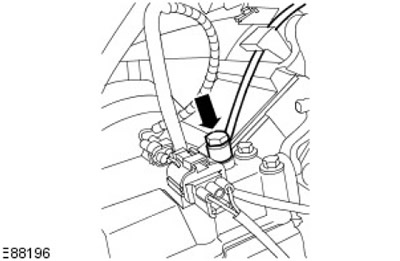

24. Вверните болт крепления правых проводов заземления раздаточной коробки. Затяните усилием 12 Нм.

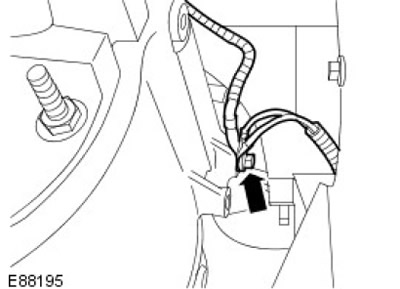

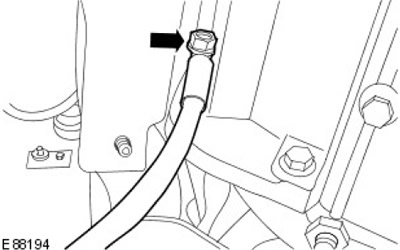

25. Наверните гайку крепления левого провода заземления раздаточной коробки. Затяните усилием 45 Нм.
26. Состыкуйте электрический разъем привода электронного спидометра на раздаточной коробке.

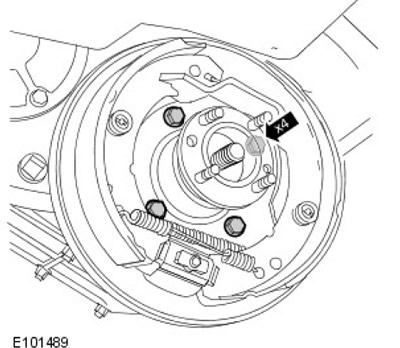

27. Установите стояночный тормоз в сборе.
- Вверните четыре болта.
- Затяните усилием 73 Нм.
28. Установите барабан тормозного барабана. Вверните винт.
