Специальный инструмент

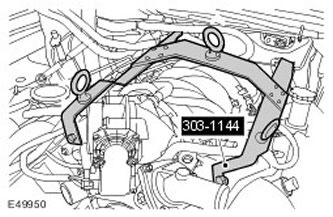

Лебедка для подъема двигателя 303-1144 |
Приспособление для размыкания пружинных замков топливной системы 310-D005 |
Съемник шаровых шарниров 205-754(LRT-54-027) |
Установка
1. Установите двигатель.
- Присоедините подъемные цепи.
- Поднимите двигатель.
- Очистите контактные поверхности деталей.
- Очистите установочные штифты.

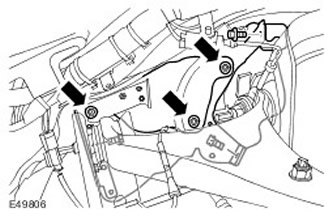

3. Установите кронштейн передней опоры двигателя.
- Затяните новые болты усилием 45 Нм, а затем доверните еще на 60 градусов.

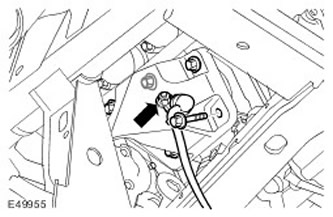

- Подсоедините провод "массы" двигателя и вверните болт (момент затяжки 25 Нм).
4. Очистите контактные поверхности деталей.

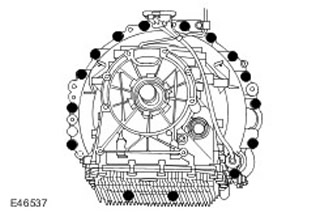

5. С помощью другого механика выровняйте двигатель относительно коробки передач и опор.
- Вверните болты крепления коробки передач.
- Затяните болты (момент затяжки 45 Нм).
- Затяните гайки опоры двигателя (момент затяжки 90 Нм).

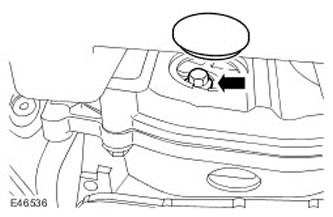

6. Установите гибкую пластину на гидротрансформатор.
- Проверните коленчатый вал, чтобы получить доступ к крепежным болтам.
- Равномерно, в 2 этапа, затяните болты.
- Затяните болты с моментом 15 Нм.
- Затяните болты (момент затяжки 110 Нм).
- Установите уплотнительную втулку.

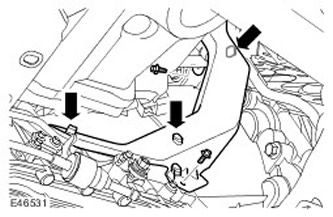

7. Установите теплозащитный экран коробки передач.

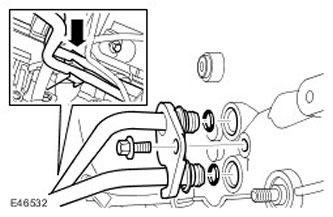

8. Установите трубопроводы системы охлаждения коробки передач.
- Очистите контактные поверхности деталей.
- Установите новые кольцевые уплотнения.
- Установите зажим.
- Затяните болт (момент затяжки 25 Нм).
9. Установите компрессор кондиционера в сборе. Затяните болты (момент затяжки 25 Нм).

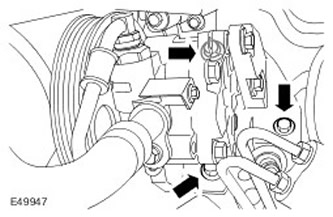

10. Установите насос усилителя рулевого управления. Затяните болты (момент затяжки 25 Нм).
11. Установите систему выпуска отработавших газов. Для получения дополнительной информации обратитесь к Система выпуска (30.10.08)
12. Установите масляный радиатор двигателя на место. Затяните болт с шестигранным шлицем (момент затяжки 60 Нм).
13. Отсоедините подъемные цепи.
14. Отсоедините специальные инструменты. Снимите подъемные кронштейны.

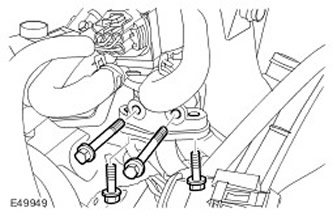

15. Установите клапан EGR в трубку EGR, а затем вставьте болты и затяните их (момент затяжки 25 Нм). Установите и выровняйте новую прокладку.
16. Установите теплозащитные экраны верхнего рычага подвески и тормозного трубопровода.
- Вставьте и затяните болты (момент затяжки 10 Нм).
- Затяните гайки (момент затяжки 10 Нм).

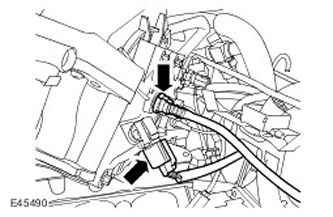

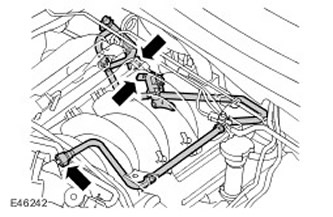

17. Присоедините топливопровод к топливной рампе.
- Очистите контактные поверхности деталей.
- Закрепите зажимы.

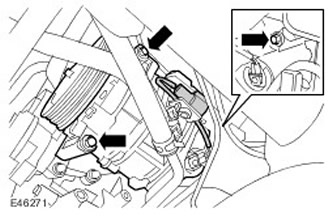

19. Подсоедините жгут электропроводки двигателя.
- Подсоедините провод "массы".
- Подсоедините электрические разъемы.
- Установите кассету.
21. Присоедините положительный кабель аккумуляторной батареи к коммутационной коробке аккумуляторной батареи (BJB). Затяните болт (момент затяжки 10 Нм).

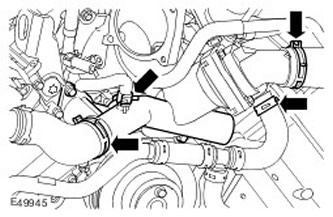

22. Присоедините и закрепите шланги охлаждающей жидкости.
23. Установите натяжитель ремня привода вспомогательных агрегатов. Затяните болт (момент затяжки 45 Нм).
24. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
25. Установите правый воздушный фильтр в сборе. Для получения дополнительной информации обратитесь к Воздушный фильтр (19.10.01)

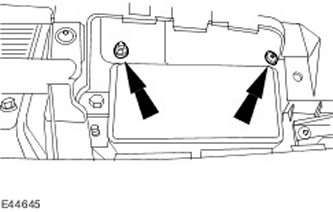

26. Установите лоток дополнительной аккумуляторной батареи. Для получения дополнительно й информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
27. Установите лоток аккумуляторной батареи. Для получения дополнительно й информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
28. Залейте в двигатель масло. Для получения дополнительной информации обратитесь к Слив и заправка моторного масла (12.60.05)
29. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
30 . Залейте охлаждающую жидкость в систему охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
31. Выведите капот из сервисного положения.
- Освободите 2 зажима.
- Присоедините стойки и закрепите их зажимами.
