Discovery 3. Секция заднего лонжерона




Снятие


ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена участка лонжерона вместе с задней панелью и задней поперечной балкой.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите заднюю панель. Для получения дополнительной информации обратитесь к Задняя панель (77.80.20)

3. Снимите заднюю поперечную балку. Для получения дополнительной информации обратитесь к Задний поперечный элемент.

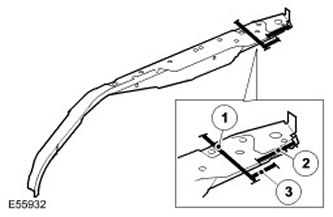

4.






Наименование пункта Описание
1 2 пробочных сварных шва. (см. также рисунок E55932)
2 2 пробочных сварных шва.
3 Стыковой сварной шов.

5.






Наименование пункта Описание
1 Стыковой сварной шов.
2 2 пробочных сварных шва.
3 4 пробочных сварных шва.

4. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.











Discovery 3. Секция задней панели пола





Снятие


ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена участка панели заднего пола вместе с задней панелью и задней поперечной балкой.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите заднюю панель. Для получения дополнительной информации обратитесь к Задняя панель (77.80.20)

3. Снимите заднюю поперечную балку. Для получения дополнительной информации обратитесь к Задний поперечный элемент.

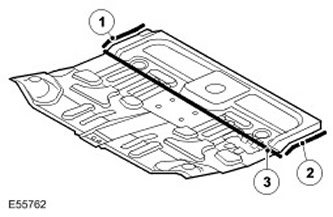

4.






Наименование пункта Описание
1 Сварной шов МИА.
2 Сварной шов МИА.
3 Сварные швы МИА и 18 пробочных швов.

5. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.
