Discovery 3. Закрывающая панель стойки D




Снятие


ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена декоративной панели стойки задней двери вместе с задней боковой панелью.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите заднюю боковую панель. Для получения дополнительной информации обратитесь к Панель задней боковой части кузова (77.40.09)

3.

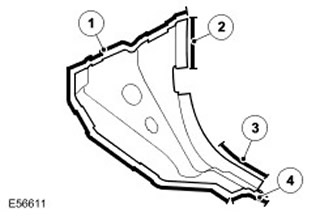

Наименование пункта Описание
1 Сварной шов МИА.
2 2 пробочных сварных шва.
3 1 пробочный сварной шов.
4 4 пробочных сварных шва.

4. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.













Discovery 3. Панель задней боковой части кузова




Снятие


1. Поставьте автомобиль на эстакаду.

2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

3. Снимите заднее колесо.

4. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)

5. Снимите решетку вытяжного отверстия.

6. Правая сторона: Снимите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.01)

7. Правая сторона: Снимите трубку заливной горловины топливного бака. Для получения дополнительной информации обратитесь к Заливной патрубок топливного бака (19.55.07)

8. Правая сторона: Снимите устройство блокировки лючка топливозаправочной горловины. Для получения дополнительной информации обратитесь к Защелка запирания лючка заливной горловины топливного бака (19.55.17)

9. Снимите обивку потолка. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)

10. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)

11. Снимите датчик бокового удара с задней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.24)

12. Снимите модуль подушки безопасности занавесочного типа. Для получения дополнительной информации обратитесь к Модуль верхней боковой подушки безопасности (76.74.40)

13. Снимите стекло заднего окна-форточки. Для получения дополнительной информации обратитесь к Стекло окна задней боковой части кузова (76.81.20)

14. Снимите накладку панели порога.

15. Снимите теплозащитный экран выпускной трубы.

16. Снимите защелку задней двери. Для получения дополнительной информации обратитесь к Защелка откидной двери багажного отделения (76.37.83)

17. Снимите уплотнение проема задней двери.

18. С посторонней помощью снимите заднюю дверь.

19. Снимите облицовки багажного отделения.

20. Снимите ковровое покрытие багажного отделения.

21. Освободите жгут электропроводки.

22.

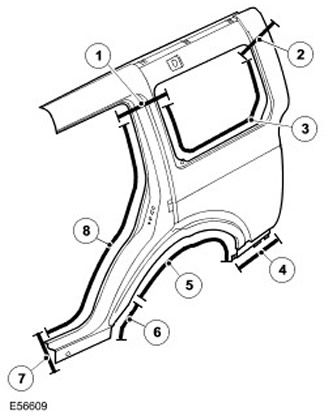

Наименование пункта Описание
1 Стыковой сварной шов.
2 Стыковой сварной шов.
3 50 точечных сварных швов.
4 5 точечных сварных швов.
5 40 точечных сварных швов.
6 9 точечных сварных швов.
7 Стыковой сварной шов.
8 40 точечных сварных швов.

23.

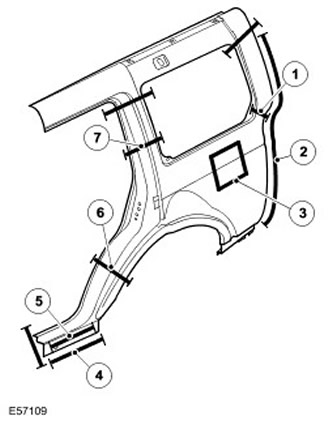

Наименование пункта Описание
1 Шумоизоляция.
2 16 пробочных сварных швов.
3 Правая шумоизоляция.
4 7 пробочных сварных швов.
5 3 пробочных сварных шва.
6 Шумоизоляция.
7 Шумоизоляция.

24. Дополнительная информация:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполнять в обратной к демонтажу последовательности.
