Устройство для демонтажа модуля подушки безопасности
водителя 501-106
Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к
выполнению любых работ с системой SRS, необходимо внимательно
прочитать соответствующую информацию.
ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой
SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В
первую очередь отсоедините кабель "массы". Никогда не подсоединяйте
аккумуляторную батарею с нарушением полярности.
ПРИМЕЧАНИЕ: Если требуется замена компонентов
системы SRS, то необходимо записать штриховой код новой детали.
1. Отсоедините провод "массы" от аккумуляторной батареи. Для
получения дополнительной информации обратитесь к Спецификация.
2. Обезопасьте систему SRS. Для получения дополнительной информации
обратитесь к Стандартные технические приемы, используемые на станции
технического обслуживания.
3. Снимите модуль подушки безопасности водителя.

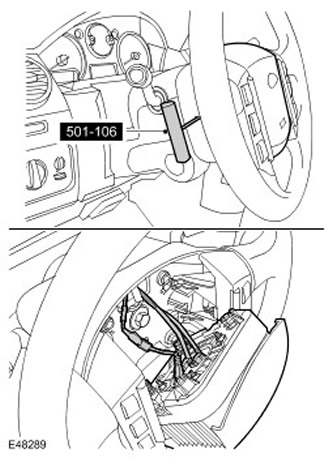

С помощью специального инструмента освободите зажим.
Повторите описанную выше процедуру с другой стороны.
Отсоедините провод "массы".
Освободите зажимы и отсоедините 2 электрических разъема.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Устройства системы SRS имеют
уникальные электрические разъемы. ЗАПРЕЩАЕТСЯ прилагать усилие при
соединении разъемов или пытаться соединять неподходящие разъемы.
Установите модуль подушки безопасности водителя.
Подсоедините провод "массы".
Подсоедините электрические разъемы.
2. ПРЕДОСТЕРЕЖЕНИЕ: Об установке модуля подушки
безопасности водителя свидетельствуют два щелчка: каждая из двух
пружин производит по одному щелчку. Края модуля должны располагаться
заподлицо с рулевым колесом.
Установите модуль подушки безопасности водителя.
Выровняйте модуль относительно рулевого колеса.
Убедитесь. что находящиеся за модулем провода не защемлены.
Выровняйте установочные штифты и пружины.
Discovery 3. Модуль подушки безопасности пассажира
Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к
выполнению любых работ с системой SRS, необходимо внимательно
прочитать соответствующую информацию.
ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой
SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В
первую очередь отсоедините кабель "массы". Никогда не подсоединяйте
аккумуляторную батарею с нарушением полярности.
1. Отсоедините провод "массы" от аккумуляторной батареи.
Для получения дополнительной информации обратитесь к Спецификация.
2. Обезопасьте систему SRS.
Для получения дополнительной информации обратитесь к Стандартные
технические приемы, используемые на станции технического
обслуживания
3. Снимите верхнюю часть панели управления.
Для получения дополнительной информации обратитесь к Верхняя секция
панели приборов (76.46.04)
4. Снимите модуль подушки безопасности пассажира.

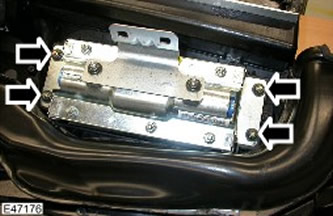

Отверните 4 гайки.
5. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж.
если деталь снимается только для получения доступа.
Снимите кронштейн модуля подушки безопасности пассажира.
Отверните 2 гайки.
Установка

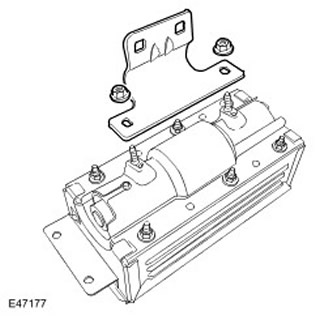

1. Установите кронштейн модуля подушки безопасности пассажира.
Затяните гайки (момент затяжки 10 Нм).
2. Установите модуль подушки безопасности пассажира.
Затяните гайки (момент затяжки 10 Нм).
3. Установите верхнюю часть панели управления.
Для получения дополнительной информации обратитесь к Верхняя секция
панели приборов (76.46.04)
