Discovery 3. Замок правого заднего ремня безопасности с сиденьем 40/60



Снятие

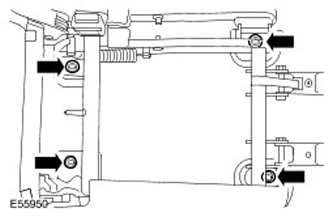

1. Освободите крепление правого заднего сиденья.

  • Сложите подушку сиденья вперед.
  • Выверните и отбракуйте 4 болта с головкой Torx.
  • Сложите назад спинку заднего сиденья.




2. Снимите правое заднее сиденье.

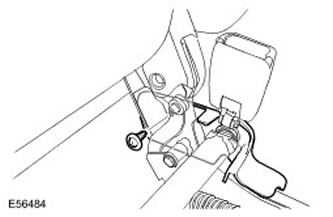

3. Снимите боковую облицовку подушки заднего сиденья. Выверните винт.

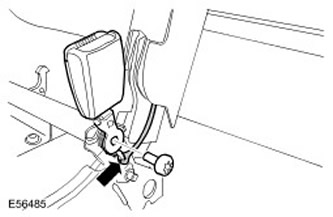

4. Снимите замок ремня безопасности.

  • Поднимите подушку сиденья.
  • Освободите крепежную ленту.
  • Выверните болт и отбракуйте его.






Установка


1. Установите замок ремня безопасности.

  • Затяните болт с головкой Torx (момент затяжки 40 Нм).
  • Присоедините крепежную ленту.
  • Опустите подушку сиденья.
2. Установите боковую облицовку подушки заднего сиденья. Затяните винт.

3. Установите правое заднее сиденье. Установите сиденье на штифты.

4. Закрепите правое заднее сиденье.

  • Верните спинку сиденья в вертикальное положение.
  • Затяните новые болты (момент затяжки 40 Нм).
  • Сложите подушку сиденья вперед.













Discovery 3. Механизм втягивания ремня центрального сиденья 40/20/40





Снятие


1. Снимите центральное сиденье.

Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 40/20/40 (78.10.70/78.10.71)

2. Освободите крышку преднатяжителя ремня безопасности и направляющую

  • Выверните 2 винта.
  • Снимите направляющую ремня безопасности.
  • Снимите крышку преднатяжителя.




3. Снимите нижнее крепление ремня безопасности.

  • Откиньте левое крайнее заднее сиденье вперед.
  • Выверните и выбросите болт с головкой Torx.




4. Снимите преднатяжитель ремня безопасности в сборе. Выверните и выбросите болт с головкой Torx.








Установка


1. Установите узел преднатяжителя ремня безопасности. Затяните новый болт с головкой Torx (момент затяжки 40 Нм).

2. Установите крышку преднатяжителя ремня безопасности и направляющую ремня безопасности.

  • Закрепите крышку преднатяжителя ремня безопасности и направляющую ремня безопасности.
  • Затяните винты.
3. Установите нижнее крепление ремня безопасности.

  • Затяните новую гайку (момент затяжки 40 Нм).
  • Опустите подушку сиденья.
4. Установите центральное сиденье.

Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 40/20/40 (78.10.70/78.10.71)









Discovery 3. Механизм втягивания ремня центрального сиденья 60/40





Снятие


1. Освободите крышку инерционной катушки ремня безопасности и направляющую

  • Выверните два винта.
  • Снимите направляющую ремня безопасности.
  • Снимите крышку инерционной катушки.




2. Снимите нижнее крепление ремня безопасности.

  • Поднимите подушку сиденья.
  • Отверните и отбракуйте гайку.




3. Снимите узел инерционной катушки ремня безопасности.

  • Выверните и отбракуйте болт с головкой Torx.






Установка


1. Установите узел инерционной катушки ремня безопасности.

  • Затяните новый болт с головкой Torx (момент затяжки 40 Нм).
2. Установите крышку инерционной катушки ремня безопасности и направляющую ремня безопасности.

  • Присоедините крышку инерционной катушки ремня безопасности и направляющую ремня безопасности.
  • Затяните винты.
3. Установите нижнее крепление ремня безопасности.

  • Затяните новую гайку (момент затяжки 40 Нм).
  • Опустите подушку сиденья.
