Discovery 3. Спецификация вспомогательной удерживающей системы



Спецификации моментов затяжки



Позиция Nm lb-ft
Гайки кронштейна модуля подушки безопасности пассажира 10 7
Гайки модуля подушки безопасности пассажира 10 7
Винты с головкой Torx боковой подушки безопасности занавесочного типа задних сидений 10 7
Болты с головкой Torx датчика бокового удара на задней стойке кузова 8 6
Винты с головкой Torx боковой подушки безопасности занавесочного типа 10 7
Винты с головкой Torx датчика бокового удара на средней стойке кузова 8 6
Винты с головкой Torx модуля управления вспомогательной удерживающей системой подушек и ремней безопасности (RCM) 10 7
Болты с головкой Torx датчика бокового удара на передней двери 8 6
Гайки модуля боковой подушки безопасности 10 7
Болты с головкой Torx датчика фронтального удара 8 6








Discovery 3. Датчик бокового удара стойки B




Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к выполнению любых работ с системой SRS, необходимо внимательно прочитать соответствующую информацию.

ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой SRS всегда отключайте аккумуляторную батарею. В первую очередь отсоедините кабель "массы". Никогда не подсоединяйте аккумуляторную батарею с нарушением полярности.

ПРИМЕЧАНИЕ: Если требуется замена компонентов системы SRS, то необходимо записать штриховой код новой детали.

1. Переведите систему SRS в безопасный режим.

Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

2. Снимите панель отделки накладки порога двери.

Для получения дополнительной информации обратитесь к Панель отделки порога двери (76.49.54)

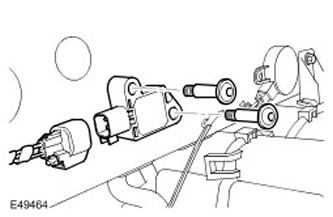

3. Снимите датчик бокового удара.

  • Выверните 2 болта с головкой Torx.
  • Рассоедините электрический разъем.






Установка


1. Установите датчик бокового удара.

  • Состыкуйте электрический разъем.
  • Затяните болты с головкой Torx (момент затяжки 8 Нм).
2. Установите панель отделки накладки порога двери.

Для получения дополнительной информации обратитесь к Панель отделки порога двери (76.49.54)





Discovery 3. Датчик бокового удара стойки C





Снятие


ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к выполнению любых работ с системой SRS, необходимо внимательно прочитать соответствующую информацию.

ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В первую очередь отсоедините кабель "массы". Никогда не подсоединяйте аккумуляторную батарею с нарушением полярности.

ПРИМЕЧАНИЕ: Если требуется замена компонентов системы SRS, то необходимо записать штриховой код новой детали.

1. Обезопасьте систему SRS.

Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

2. Снимите нижнюю панель отделки задней стойки кузова.

Для получения дополнительной информации обратитесь к Нижняя панель отд елки стойки (76.13.34)

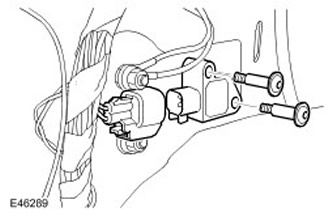

3. Снимите датчик бокового уд ара.

  • Выверните 2 болта с головкой Torx.
  • Отсоедините электрический разъем.






Установка


1. Установите датчик бокового удара.

  • Затяните болты с головкой Torx (момент затяжки 8 Нм).
  • Под соедините электрический разъем.
2. Установите панель отд елки зад ней стойки кузова.

Для получения дополнительной информации обратитесь к Нижняя панель отд елки стойки (76.13.34)
