Специальный инструмент
Устройство для расцепления пружинных замков 310-044 |
Снятие
1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация
2. Снимите переднюю решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)
3. Снимите расширительный бачок охлаждающей жидкости.
4. Откачайте жидкость из бачка усилителя рулевого управления.
5. ВНИМАНИЕ: Прежде чем приступить к отсоединению или демонтажу деталей, убедитесь, что вокруг контактных поверхностей чисто и сухо. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
ПРИМЕЧАНИЕ: В ходе данной операции неизбежно прольется некоторое количество жидкости.
При помощи специального инструмента отсоедините шланг теплообменника. Положите гигроскопическую ткань для впитывания пролитой жидкости.

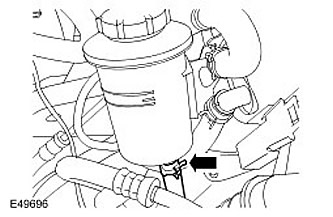

6. Отсоедините возвратный шланг бачка усилителя рулевого управления.
- Положите гигроскопическую ткань для впитывания пролитой жидкости.
- Отпустите зажим.

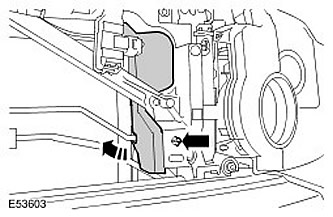

7. Отпустите нижний зажим левого воздушного дефлектора радиатора, отодвиньте дефлектор в сторону.

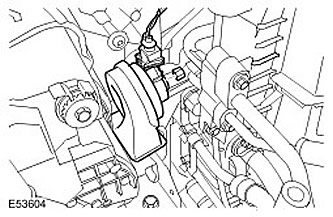

8. Для улучшения доступа отодвиньте в сторону левый звуковой сигнал. Отверните гайку.

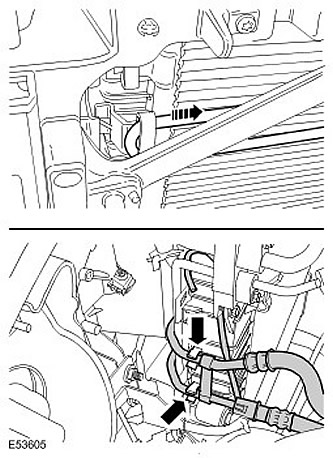

9. Снимите разделительный зажим трубки охладителя.
10. ПРИМЕЧАНИЕ: Будьте аккуратны, чтобы при снятии и установке не повредить элементы охладителя.
Снимите охладитель рабочей жидкости усилителя рулевого управления. Отпустите 3 зажима.
Установка
1. Установите охладитель усилителя рулевого управления. Установите и закрепите зажимами.
2. Установите разделительный зажим трубки охладителя.
3. Установите звуковой сигнал в сборе. Затяните гайку (момент затяжки 10 Нм).
4. Установите дефлектор радиатора. Закрепите зажимом.
5. Установите магистраль рабочей жидкости усилителя рулевого управления и шланг.
- Очистите контактные поверхности деталей.
- Закрепите шланг зажимом.
6. Установите расширительный бачок охлаждающей жидкости.
7. Установите решетку радиатора. Для получения дополнительной информации обратитесь к Решетка радиатора (76.55.03)
8. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
9. Заправьте рабочей жидкостью систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
