Обслуживание

В заднем дифференциале с электронным управлением используется масло Castrol SAF-Carbon Mod Plus. Это масло содержит уникальные присадки и улучшители трения, которые улучшают работу дифференциала. Запрещается использовать в заднем дифференциале с электронным управлением другое масло.

Ремонтопригодные детали заднего дифференциала с электронным управлением

Уплотнения полуосей
Игольчатый роликовый подшипник в сборе
Втулка/арматура шасси
Электродвигатель привода
Датчик температуры
Блок управления и кронштейн
Смазка.

Диагностика

Электронный блок управления задним дифференциалом способен сохранять в памяти коды неисправностей, которые могут быть считаны с помощью прибора T4 или любого другого диагностического прибора, использующего протокол ISO-14229.

Эта информация передается через диагностический разъем.

Диагностический разъем дает возможность различным модулям управления, подключенным к шинам, обмениваться данными с прибором T4 или другим подходящим средством диагностики. Данные поступают к разъему по шине CAN. Это позволяет считывать диагностическую информацию и программировать различные функции, используя прибор Т4 или другое подходящее средство диагностики.

Электронный блок управления задним дифференциалом использует диагностические коды неисправностей (DTC), которые соответствуют неисправностям в электрических цепях заднего дифференциала с электронным управлением.

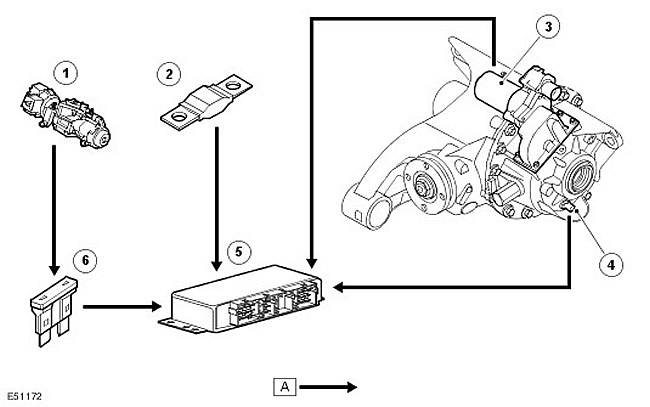

Discovery 3. Схема управления задним дифференциалом с эл. управлением

ПРИМЕЧАНИЕ: A = проводная связь

Наименование пункта	Каталожный номер запасной части	Описание
1	-	Замок зажигания
2	-	Плавкая вставка (аккумуляторная батарея)
3	-	Электродвигатель привода
4	-	Датчик температуры масла
5	-	Электронный блок управления задним дифференциалом
6	-	Предохранитель (зажигание)

Осмотр и проверка

1. Проверьте обоснованность жалобы клиента.

2. Подтвердите, какие, если имеются, контрольные лампы и/ или сообщения горят/ отображаются на щитке приборов. Для получения списка сообщений обратитесь к соответствующему разделу в руководстве для станций технического обслуживания.

3. Проведите визуальный осмотр для выявления явных признаков механических или электрических повреждений.

Механические факторы

Электрические факторы

Утечка масла из дифференциала
Установка датчика

Мощность
Плавкий(е) предохранитель(и)
Физическое повреждение или поступление воды в жгут электропроводки
Незакрепленные или корродированные электрические разъемы
Электрические цепи CAN (Control Area Network)
Датчики
Электронный блок управления задним дифференциалом

4. Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

5. Используйте одобренную диагностическую систему или сканирующий прибор (тестер), чтобы считать все диагностические коды неисправности (DTC) перед переходом к Таблице признаков неисправности или Указателю кодов DTC. Сотрите все коды DTC после устранения неисправностей.

Таблица признаков неисправности

Признак неисправности	Возможное сообщение	Другие возможные предупреждения	Возможные причины	Действие
Работа с ограниченными характеристиками при наличии неисправности	Неисправность заднего дифференциала	Включение контрольной лампы перегрева трансмиссии Включение контрольной лампы неисправности заднего дифференциала/ трансмиссии	Поступление воды в жгут электропроводки или электрические разъемы Ограничение характеристик дифференциала Повышенные допуски дифференциала Внутренняя неисправность Неисправность блока управления задним дифференциалом (блок управления задним дифференциалом)	Визуально осмотрите жгут электропроводки электрические разъемы на наличие поступления воды. Если подозреваете модуль, обратитесь к руководству по политике и процедурам гарантийного обслуживания
Перегрев заднего дифференциала	Замедление вследствие перегрева заднего дифференциала	Включение контрольной лампы перегрева трансмиссии	Неправильный уровень масла Неправильная спецификация масла Неисправность датчика Внутренняя неисправность	Проверьте правильность уровня и спецификации масла. Обратитесь к соответствующему разделу в руководстве для станций технического обслуживания
