Discovery 3. Задний дифференциал с электронным управлением

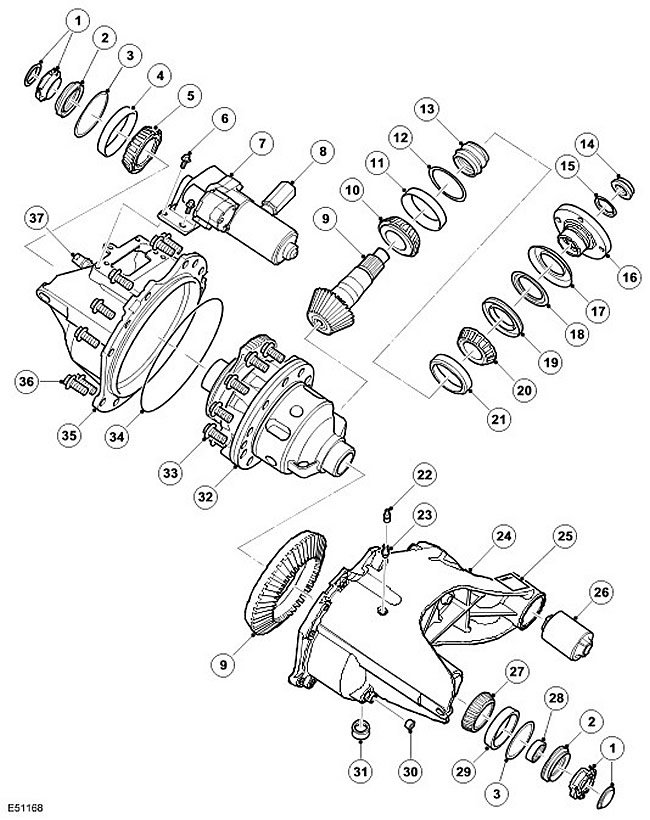

Наименование пункта Каталожный номер запасной части Описание
1 - Крышка
2 - Кольцевое уплотнение
3 - Дистанционная втулка преднатяга подшипника
4 - Подшипник
5 - Крышка подшипника
6 - Болт, 4 шт.
7 - Корпус и электродвигатель в сборе
8 - Демпфер
9 - Зубчатая передача в сборе
10 - Подшипник
11 - Крышка подшипника
12 - Шайба
13 - Деформируемая дистанционная втулка
14 - Гайка ведущей шестерни
15 - Прижим
16 - Фланец
17 - Наружный дефлектор
18 - Внутренний дефлектор
19 - Уплотнение
20 - Подшипник
21 - Крышка подшипника
22 - Крышка сапуна
23 - Сапун
24 - Корпус
25 - Местоположение данных
26 - Монтажная втулка
27 - Подшипник
28 - Подшипник в сборе без обоймы
29 - Крышка подшипника
30 - Заливная пробка
31 - Сливная пробка
32 - Дифференциал в сборе с электронным управлением
33 - Болт, 10 шт.
34 - Кольцевое уплотнение
35 - Крышка
36 - Болт, 12 шт.
37 - Датчик температуры

Задний дифференциал с электронным управлением имеет такой же принцип действия, что и задний дифференциал открытого типа, но при этом обладает функцией блокировки.

Многодисковая муфта с электронным управлением обеспечивает блокировку заднего дифференциала и изменение распределения крутящего момента для улучшения тягового усилия и курсовой устойчивости автомобиля.

Программа, управляющая электроникой многодисковой муфты заднего дифференциала в сборе, обеспечивает следующее:

  • предварительный натяг, увеличивающий момент блокировки с ростом крутящего момента привода;
  • контроль скольжения, увеличивающий момент блокировки в условиях бездорожья и уменьшающий его для достижения наилучшего комфорта, например, при парковке.

Первичный момент передается дифференциалу от выходного вала раздаточной коробки, а затем посредством дифференциала подводится к 2 задним полуосям.

Устройство распознает пробуксовку колес, используя сигналы различных систем автомобиля, поступающие в электронный блок управления задним дифференциалом, и соответствующим образом блокирует дифференциал.

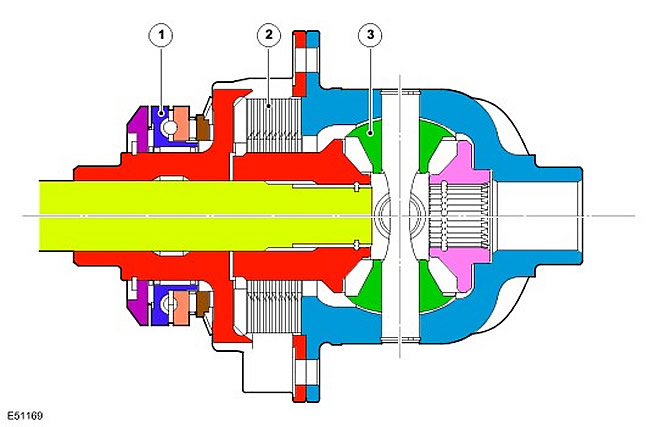

Наименование пункта Каталожный номер запасной части Описание
1 - Привод
2 - Пакет муфты
3 - Дифференциал

Блокировка и перераспределение крутящего момента заднего дифференциала с электронным управлением осуществляются электродвигателем постоянного тока, которым управляет электронный блок управления задним дифференциалом посредством сигналов широтно-импульсной модуляции (PWM).
