Discovery 3. Нижний рычаг (передняя подвеска)




Специальный инструмент




Съемник шаровых шарниров 205-754(LRT-54-027)

Приспособление для снятия/замены полуосей 204-506/1(LRT-60-030/1)

Приспособление для снятия/замены полуосей 204-506/3(LRT-60-030/3)




Держатели - приспособление для снятия/замены полуосей 204-506/5(LRT-60-030/5)

Переход ник приспособления для монтажа полуосей 204-506-01(LRT-60-030/4)




Снятие

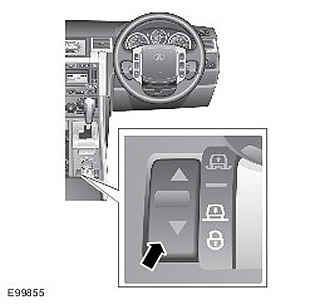

1. Установите автомобиль на высоту посадки.






2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

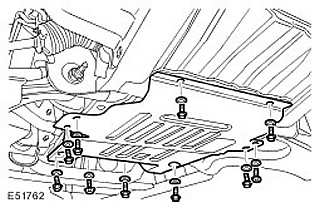

3. Снимите нижнюю защиту двигателя. Выверните 10 болтов и снимите шайбы.






4. Снимите колесо в сборе с шиной.

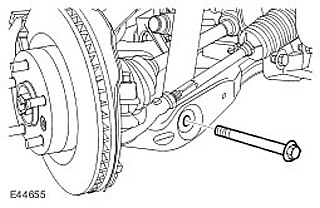

5. Отсоедините амортизатор в сборе с упругим элементом от нижнего рычага. Отверните гайку и выверните болт.

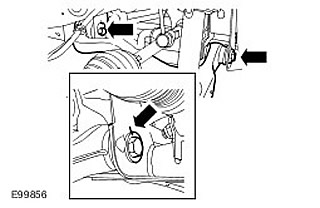

6. Сделайте пометки, чтобы запомнить положения болтов по отношению к кронштейнам шасси. Выверните 2 болта.






7. Отверните гайку крепления полуоси. Отбракуйте гайку.

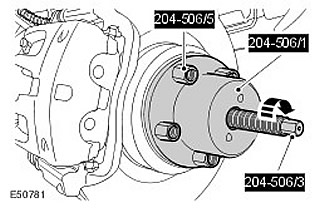

8. Используя специальный инструмент, отсоедините полуось от ступицы колеса.






9. ПРИМЕЧАНИЕ: Чрезмерный изгиб может привести к повреждению шарового шарнира нижнего рычага. Не следование этому указанию может привести к повреждению автомобиля.

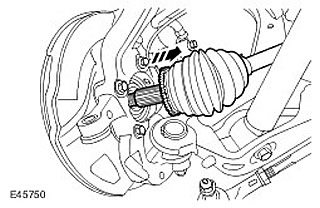

Отсоедините полуось от кулака колеса.






10. Закрепите полуось на уд алении от нижнего рычага.

11. Отверните гайку крепления нижнего шарового шарнира.

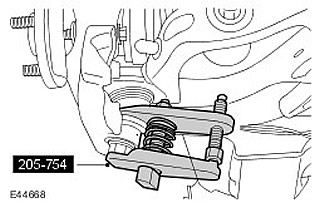

12. Используя специальный инструмент, отсоедините нижний шаровый шарнир от кулака колеса.






13. Снимите нижний рычаг.



Установка


1. Установите нижний рычаг. Вставьте болты, но пока не затягивайте их полностью.

2. ПРИМЕЧАНИЕ: Чрезмерный изгиб может привести к повреждению шарового шарнира нижнего рычага. Неследование этому указанию может привести к повреждению автомобиля.

Присоедините нижний рычаг к кулаку колеса. Затяните гайку крепления шарового шарнира нижнего рычага (момент затяжки 115 Нм).

3. Освободите полуось.

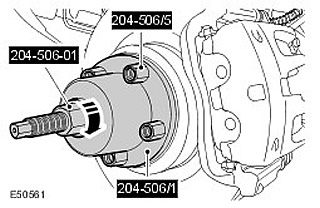

4. Используя специальные инструменты, установите полуось в ступицу колеса.






5. Наверните новую гайку крепления полуоси. Затяните новую гайку крепления полуоси (момент затяжки 350 Нм). Зашплинтуйте гайку на полуоси.

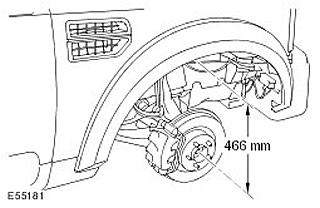

6. Настройте расстояние по высоте между центром конца полуоси и краем панели отд елки крыла на 466 мм.






7. Затяните болты нижнего рычага (момент затяжки 275 Нм). Выровняйте болты по ранее сделанным отметкам.

8. Отсоедините амортизатор в сборе с упругим элементом от нижнего рычага. Затяните гайку и болт (момент затяжки 300 Нм).

9. Установите нижнюю защиту двигателя. Затяните болты (момент затяжки 62 Нм).






10. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).

11. Отрегулируйте углы установки колес.
