Discovery 3. Передняя подвеска

Спецификация передней подвески





Пружинная подвеска



Наименование	Спецификация
Цветовая кодировка пружин:
	ЖЕЛТЫИ/СИНИИ
	ЖЕЛТЫИ/СЕРЫИ
	ЖЕЛТЫЙ

Примечание: Первый цвет показывает место установки пружины на автомобиль, т.е. спереди. Второй цвет определяет толщину виброизолирующей опоры, устанавливаемой на отдельную пружину для поддержания высоты кузова в заданных пределах. Пружины для замены будут поставляться вместе с соответствующей установленной опорой.



Спецификации моментов затяжки



Описание	Nm	lb-ft
* Гайки стоек штанги стабилизатора	115	85
Гайки хомутов штанги стабилизатора	115	85
Болты поперечины переднего моста	115	85
Болт крепления упругого элемента с амортизатором в сборе к нижнему рычагу	221	221
Гайки крепления амортизатора к верхней опоре	70	52
* Гайка фасонной пружины верхней втулки амортизатора	98	72
Болты крепления теплозащитного экрана	10	7
* Гайка крепления верхнего рычага к кулаку колеса	70	52
* Шайба шарового шарнира наконечника рулевой тяги	76	56
Болт крепления опорного кронштейна тормозного шланга к кулаку колеса	22	16
*+ Гайка крепления полуоси	350	258
Болт крепления тормозного шланга к верхнему рычагу	22	16
Гайки и болты верхнего рычага	175	129
Болты панели, закрывающей доступ к радиатору	10	7
Болты ступицы колеса	115	85
Болты защитного щитка тормозного диска	10	7
Болты нижнего рычага	275	203
Гайка крепления шарового шарнира нижнего рычага	115	85
Передний болт регулировки развала нижнего рычага	275	203
Задние болты нижнего рычага регулировки угла продольного наклона оси	275	203
Гайка крепления внутреннего шарового шарнира тяги регулировки схождения	133	98
Болты регулировки развала задних колес	133	98
Контргайки наконечника рулевой тяги	53	39
Болт датчика скорости колеса	10	7
Болт втулки несущего элемента моста - M14	105	77
Болты кронштейна несущего элемента моста	80	59
Колесные гайки	140	103

















Discovery 3. Амортизатор в сборе с пружиной



Снятие

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

2. Снимите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

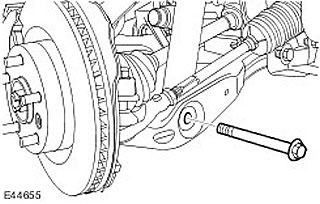

3. Отсоедините амортизатор в сборе с упругим элементом от нижнего рычага. Отверните гайку и выверните болт.

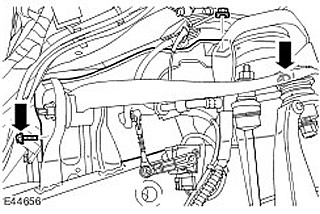

4. Снимите теплозащитный экран для доступа к внутренней гайке верхней опоры амортизатора в сборе с упругим элементом. Выверните три крепежных болта.

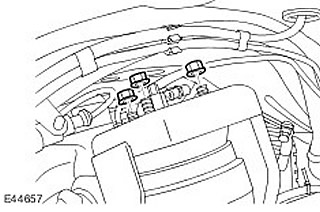

5. Снимите амортизатор в сборе с упругим элементом. Выверните три крепежных болта.







Установка

1. Установите амортизатор в сборе с упругим элементом.

Убедитесь, что контактные поверхности верхнего крепления амортизатора в сборе с упругим элементом к кузову чисты. Наверните новые гайки и затяните их усилием 70 Нм.

2. Закрепите теплозащитный экран. Вставьте и затяните 3 болта (момент затяжки 10 Нм).

3. Отсоедините амортизатор в сборе с упругим элементом от нижнего рычага. Затяните гайку и болт (момент затяжки 300 Нм).

4. Установите брызговик крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
